Маломощный беспроводной PIR детектор движения с длительным временем работы от одной батареи

TIDA-00489 – отладочная плата и референс-дизайн маломощного беспроводного PIR детектора. Время работы изделия от одной батарейки составляет более 10 лет. В изделии используются наномощные операционные усилители, компараторы и SimpleLink™ ультрамаломощная беспроводная субгигагерцовая микроконтроллерная платформа.  Применение указанных компонентов приводит к чрезвычайно длительному сроку службы батареи: стандартная Li-Ion батарея CR2032 обеспечивает работу платы, как уже было сказано, на протяжении более 10 лет. Изделие может использоваться в приложениях для обнаружения движения или включения освещения при обнаружении присутствия объекта. PIR датчик работает на расстояниях до 30 футов (т.е. до 9.414 метров), а ток в режиме ожидания составляет всего 1.65-µA.

Руководство пользователя включает в себя методы проектирования системы, подробные результаты и технологии испытаний, а также информацию для быстрого старта.

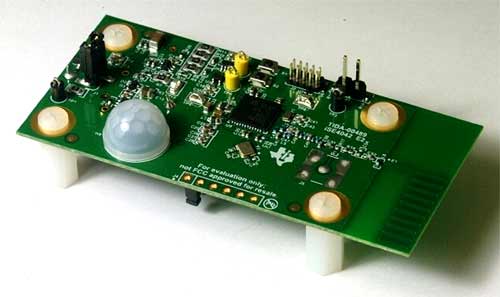

Рис. 1. Отладочная плата PIR детектора TIDA-00489

Отличительные особенности:

• использование наномощных и ультрамаломощных компонентов позволяет изделию работать от одной Li-Ion батареи CR2032 более 10 лет;
• низкий ток 1.65uA в режиме ожидания, при этом PIR датчик остается активным;
• ультранизкий ток в активном состоянии благодаря низкому току процессора и радиопередатчика;
• для увеличения экономии энергии управление субгигагерцовой беспроводной связью осуществляется с использованием прерываний;
• рабочая дистанция до 30 футов (до 9.414 метров).

Приобрести BOM и скачать исходники можно здесь.

Анонс составил и подготовил
Шрага Александр,
