Отладочная плата TIDA-00436 привода 36 В/ 1 кВт бесщеточного DC двигателя

TIDA-00436 - отладочная плата и референс-дизайн привода 36 В/ 1 кВт бесщеточного DC двигателя с временем отклика и ограничением тока (Stall Current) при наличии препятствия для вращения вала не более 1µs. Изделие представляет собой силовой каскад бесщеточных двигателей для садовых и других электроинструментов мощностью до 1 кВт с батарейным питанием, работающий от 10-элементного Li-Ion аккумулятора в диапазоне напряжений 36 В – 42 В. В дизайне используются 60 В N-канальные MOSFET транзисторы семейства NexFET^TM, в SMD корпусе SON5x6, характеризующиеся очень низким сопротивлением открытого канала сток-исток R_DS(ON)=1.8 мОм. Небольшие размеры корпусов транзисторов позволили разработать плату в маленьком 57х59 мм форм-факторе. Для управления трехфазным MOSFET мостом, который может работать в диапазоне напряжений 6 В – 60 В и поддерживать программируемый ток затвора с максимальными параметрами 2.3-A sink/ 1.7-A source, используется трехфазный драйвер. Вместе с этим силовым каскадом используется C2000™ Piccolo™ LaunchPad™ LAUNCHXL-F28027 и программно реализованное 120° трапецеидальное управление BLDC двигателем с датчиком Холла. Функция ограничения тока цикл за циклом в цепи затвор-драйвер защищает плату от чрезмерного тока в случае наличия препятствия для вращения вала двигателя, ограничивая максимально допустимый ток силового каскада до безопасного уровня.

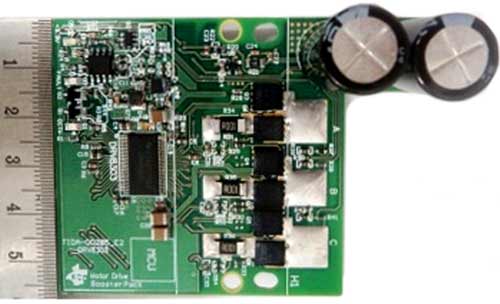

Рис. 1. Отладочная плата TIDA-00436

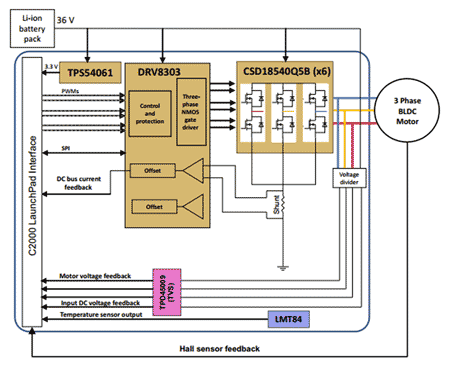

Рис. 2. Функциональная схема отладочной платы TIDA-00436

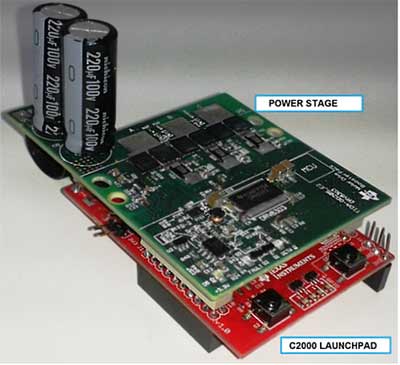

Рис. 3. Силовой каскад (отладочная плата TIDA-00436), подключенный к LaunchPad™

Отличительные особенности:

• 1 кВт силовой каскад с датчиком Холла, основанный на трапецеидальном управлении бесщеточным DC двигателем на основе микроконтроллера TMS320F28027;
• работа от 10-элементного Li-Ion аккумулятора в диапазоне напряжений 36 В – 42 В;
• обеспечение величины постоянного тока двигателя до 32 А_RMS при наличии воздушного охлаждения 400LFM;
• маленький PCB Form Factor 57 мм x 59 мм, использующий транзисторы MOSFET CSD18540Q5B с пароаметрами 60 В/ 400-A (пик), R_DS(ON)= 1.8-мОм, корпус SON5x6;
• используется трехфазный драйвер затвора DRV8303, который может работать в диапазоне входных напряжений 6 В – 60 В; драйвер поддерживает программируемый ток затвора до 2.3-A sink/ 1.7-A source;
• аппаратное цикл за циклом ограничение тока перегрузки с конфигурируемым порогом для защиты двигателя при наличии препятствия для вращения вала;
• понижающий преобразователь для питания MCU 3.3 В/ 0.15 A на основе TPS54061;
• рабочий температурный диапазон окружающей среды -20°С …+55°С.

Скачать документацию, заказать изготовление печатных плат можно здесь.
