Отладочный набор GSMEVB-KIT для GSM/GPRS модулей Quectel
GSMEVB-KIT – отладочный набор для разработки приложений на модулях GSM, UMTS и NB-IoT от компании Quectel. С набором совместимы Quectel GSM модули, модули UC15 и BC95. С помощью набора можно протестировать их базовые функции. Ряд интерфейсов и выводов для тестирования предназначены только для отладочных целей и не используются клиентами. Кроме того, ряд функций поддерживаются только некоторыми версиями программного обеспечения.
Общий вид оценочной платы набора приведен на Рис. 1 и Рис. 2.
Пользователю набором доступны:
- A: Порт отладки
- B: Главный порт
- C: Порт UART3
- D: Интерфейс адаптера
- E: Выключатель питания
- F: VCHG переключатель (не используется)
- G: D/L переключатель
- H: Кнопка PWKEY
- I: Кнопка EMERG_OFF
- J: Интерфейс громкоговорителя (не используется)
- K: Интерфейс наушников
- L: Интерфейс трубки аудиоканала 2
- M: Интерфейс трубки аудиоканала 1
- N: Тестовые точки
- O: Светодиоды состояния (D203&D204 не используются)
- P: 60-контактный TE-A интерфейс
- Q: Интерфейс батареи (не используются)
- R: Отверстие для крепления разъема RF-кабеля
- S: Интерфейс (U) SIM карты
- T: Крепежные отверстия платы
- U: Отверстия под винты для крепления модуля
- V: Интерфейс для SD карты

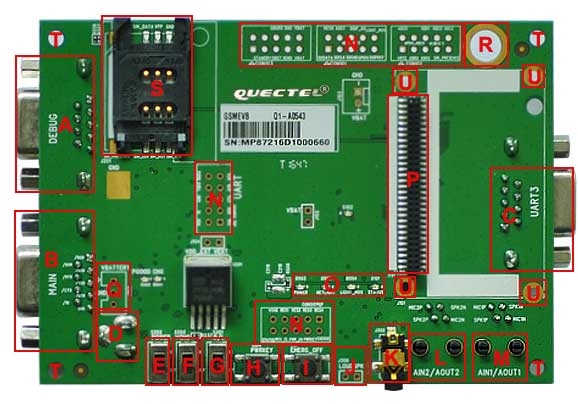

Рис. 1. Оценочная плата GSMEVB. Вид сверху

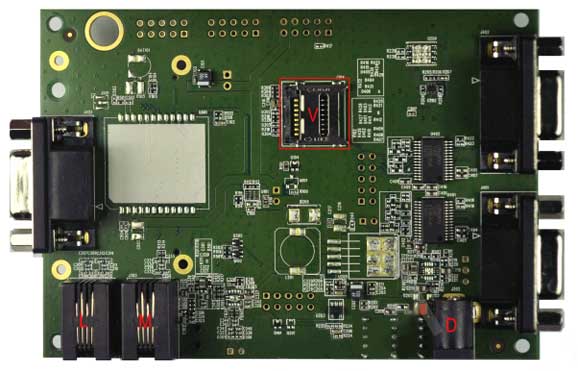

Рис. 2. Оценочная плата GSMEVB. Вид снизу

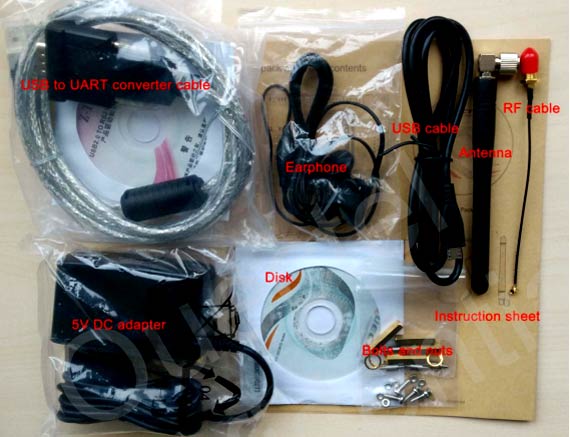

Рис. 3. Аксессуары набора GSMEVB-KIT
Отличительные особенности:
- Простота в использовании;
- Широкий набор функциональных интерфейсов;
- Визуализация рабочего состояния модулей с помощью светодиодов;
- CD диск с документацией и инструментальными средствами.
Подробную информацию об изделии GSMEVB-KIT можно найти на сайте производителя.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Quectel
Разделы: Демонстрационные платы
Опубликовано: 15.12.2017
