Комплект разработчика вcтраиваемых приложений VEEK-MT2S на основе SoC Cyclone V SX

VEEK-MT2S – отладочный набор, содержащий все необходимое для разработки встраиваемых систем на основе Intel Cyclone^® V SX SoC FPGA. VEEK-MT2S – это интегрированная платформа, включающая оборудование, инструменты для разработки и референс-дизайны для широкого спектра приложений.  В основе набора – отладочная плата DE10-Standard с  Intel Cyclone^® V SX SoC FPGA—5CSXFC6D6F31C6N, а также цветной мультимедийный LCD с емкостной 5-точечной сенсорной панелью. Сочетание LCD с сенсорной панелью и цифрового модуля изображения предоставляет разработчикам отличную платформу для проектирования мультимедийных приложений с хорошей производительностью. Платформа поддерживает работу с жестами. Набор позволяет снизить затраты на разработку за счет интеграции в FPGA мощных графических движков.

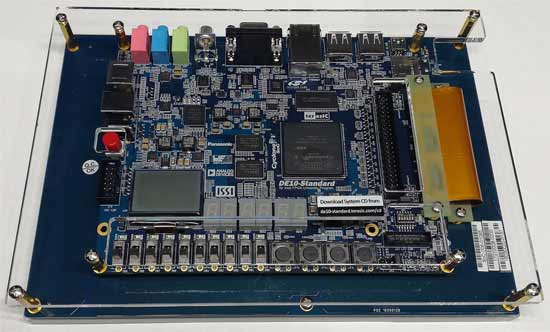

Рис. 1. Отладочная плата DE10-Standard, входящая в набор VEEK-MT2S

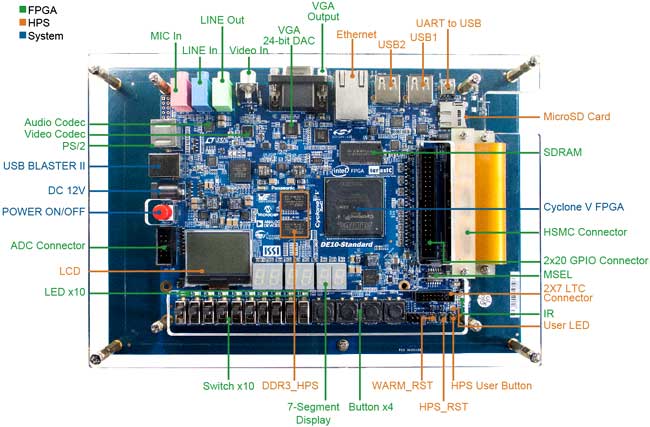

Рис. 2. Расположение некоторых компонентов на отладочной плате DE10-Standard

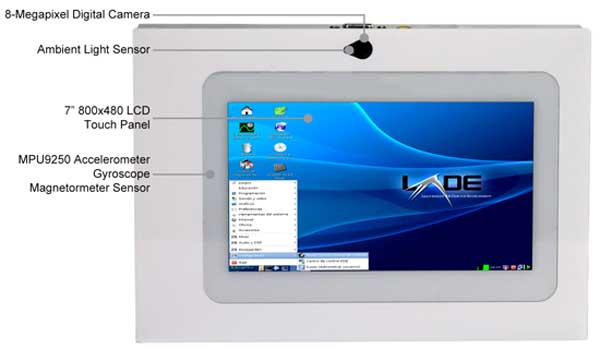

Рис. 3. Расположение цифровой камеры и датчиков в изделии

Отличительные особенности

Отладочная плата DE10-Standard

FPGA чип

• Cyclone V SX SoC—5CSXFC6D6F31C6N;
• 110K логических элементов (LE), 41509 адаптивных логических модулей (ALM);
• 5,761 кбит встроенной памяти;
• 6 FPGA PLL и3 HPS PLL;
• 2 аппаратных контроллера памяти

Основанная на ARM аппаратная процессорная система (HPS)

• 925 МГц, двухъядерный ARM Cortex-A9 MP Core (многоядерный) процессор;
• 512 КБ L2 кэш (Shared);
• 64 KB Scratch RAM;
• Мультипортовый SDRAM контроллер с поддержкой DDR2, DDR3, LPDDR1 и LPDDR2;
• 8-канальный контроллер прямого доступа к памяти (DMA)

Конфигурирование и отладка

• Последовательная конфигурируемая память – EPCS128 на FPGA;
• Встроенный USB Blaster II (разъем -  USB Type B)

Память

• 64 MB (32Mx16) SDRAM на FPGA;
• 1 GB (2x256Mx16) DDR3 SDRAM наHPS;
• Слот MicroSD Card на HPS

Коммуникационные возможности

• Два USB 2.0 хост порта (ULPI интерфейс с USB Type A разъемом) на HPS;
• USB - UART (Micro USB Type B разъем) на HPS;
• 10/100/1000 Ethernet на HPS;
• PS/2 Мышь/Клавиатура;
• IR Излучатель/Приемник

Разъемы

• Один 40-контактный  разъем расширения (Уровень напряжения: 3.3 В);
• Один HSMC Разъем (Конфигурируемые  I/O,  уровни 1.5/1.8/2.5/3.3 В);
• Один  10-контактный входной разъем  АЦП;
• Один LTC Разъем (Один последовательный периферийный интерфейс (SPI)- ведущий, один I2C и один GPIO интерфейс) на HPS

Дисплей

• 24-битный VGA ЦАП;
• LCD модуль с разрешением 128x64 точек с задней подсветкой на HPS

Аудио

• 24-битный кодек, линейный вход, линейный выход и разъем входа микрофона

Вход видео

• ТВ декодер (NTSC/PAL/SECAM) и входной разъем ТВ

АЦП

• Частота дискретизации: 500 K выборок/сек;
• Количество каналов: 8;
• Разрешение: 12 бит;
• Диапазон аналоговых напряжений: 0 ~ 4.096 В

Выключатели, кнопки и индикаторы

• 4 пользовательских ключа (User Keys) (FPGA x4);
• 10 пользовательских переключателей (FPGA x10);
• 11 пользовательских светодиодов (FPGAx10; HPSx1);
• 2 HPSкнопки сброса (HPS_RST_nи HPS_WARM_RST_n)
• 7-сегментный индикатор  x6

Датчики

• G-Sensor на HPS

Питание

• 12 В DC

Модуль дисплея с емкостной сенсорной панелью

LCD дисплей

• 7-дюймовый TFT LCD с разрешением  800x480;
• 16 миллионов цветов (8-битный RGB);
• Задняя светодиодная подсветка

Емкостная сенсорная панель

• 5-точечная емкостная сенсорная панель;
• Интерфейс I2C;
• Поддержка жестов

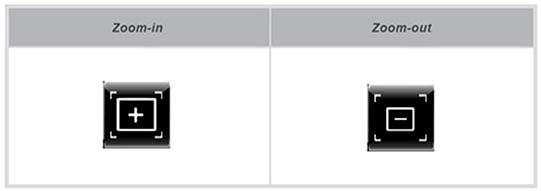

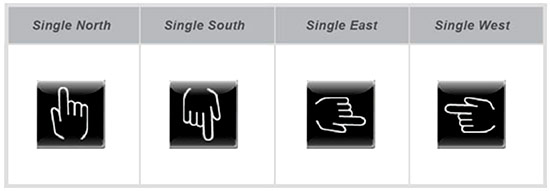

Поддержка жестов

• Одна точка

• Две точки

8-Мегапиксельный цифровой сенсор изображения

• 3,264Hx2,448V активных пикселей с цветовой схемой (фильтрами) Байера;
• Чувствительность 940mV/Lux-sec;
• Поддержка жестов

Датчик освещенности

• Точное измерение освещенности при различных условиях освещения;
• Программируемые прерывания;
• 16-битный цифровой выход с режимом быстрого  I2C на частоте 400 кГц;
• Программируемое аналоговое усиление и время интегрирования;
• Подавления пульсаций, вызванных частотами питающей сети 50/60 Гц

Характеристики акселерометра микросхемы MPU9250:

• 3-осевой акселерометр с цифровым выходом;
• Программируемый диапазон измерений: ±2g, ±4g, ±8gи ±16g и интегрированные  16-битные АЦП;
• Самотестирование.

Характеристики гироскопа микросхемы MPU9250

• Датчики угловой скорости X-, Y-, и Z-осей с цифровым выходом;
• Программируемый пользователем диапазон измерений: ±250, ±500, ±1000 и ±2000°/sec и интегрированные 16-битные АЦП;
• Самотестирование.

Характеристики магнитометра микросхемы MPU9250

• 3-осевой кремниевый монолитный датчик холла с магнитным концентратором;
• Широкий динамический диапазон измерений и высокое разрешение с меньшим потреблением тока;
• Разрешение выходных данных 14 бит (0.6?T/LSB) или 16 бит (15?T/LSB);
• Полная шкала диапазона измерений составляет ±4800?T;
• Обычный рабочий ток магнитометра: 280?A на частоте опроса 8 Гц;
• Функция самотестирования с внутренним источником магнитного поля для подтверждения работы магнитного датчика в конечном продукте.

Комплектация:

1. Комплект VEEK-MT2S;
2. Руководство по быстрому старту VEEK-MT2S;
3. Адаптер microSD;
4. Карта microSD (с предварительно инсталлированным ПО);
5. Card Reader;
6. Пульт IR дистанционного управления;
7. USB кабель Type A – Mini B;
8. USB кабель Type A - B;
9. Адаптер питания 12 В DC 12 V.

Документацию и программное обеспечение можно найти на сайте производителя.
