Новая версия комплекта аппаратно-программных средств VEEK-MT2-C5SoC для разработки встраиваемых приложений на основе Intel Cyclone® V SX SoC FPGA

VEEK-MT2-C5SoC – вторая версия комплекта для оценки возможностей Cyclone® V SoC для видео и различных встроенных приложений. VEEK-MT2-C5SoC - это комплексная среда проектирования со всем необходимым для разработки встраиваемых систем обработки данных. VEEK-MT2-C5SoC представляет собой интегрированную платформу, включающую в себя аппаратные средства, инструменты проектирования, интеллектуальную собственность (IP) и референс-дизайны для разработки встроенных решений для широкого спектра приложений. Комплект позволяет разработчикам быстро и оптимально кастомизировать (настроить) процессор и IP под конкретное приложение. В составе набора отладочная плата с Intel Cyclone^® V SX SoC FPGA, 7-дюймовый TFT LCD с разрешением 800 х 480 и 5-точечной емкостной сенсорной панелью с  поддержкой мультитач жестов, а также  8-мегапиксельный цифровой датчик изображения с автофокусом, датчик освещенности, гироскоп, магнитометр и 3-осевой акселерометр. Предложенное в VEEK-MT2-C5SoC решение «все-в-одном», сочетание LCD с сенсорной панелью и цифрового датчика изображения обеспечивают для разработчиков встраиваемых систем идеальную платформу для мультимедийных приложений с великолепной производительностью. Использование этого комплекта позволит разработчикам снизить риски при проектировании и сократить материальные затраты за счет интеграции мощных графических движков в FPGA.

Рис. 1. VEEK-MT2-C5SoC. Вид со стороны дисплея. Расположение видеокамеры и датчиков

Рис. 2. VEEK-MT2-C5SoC. Вид снизу (со стороны платы)

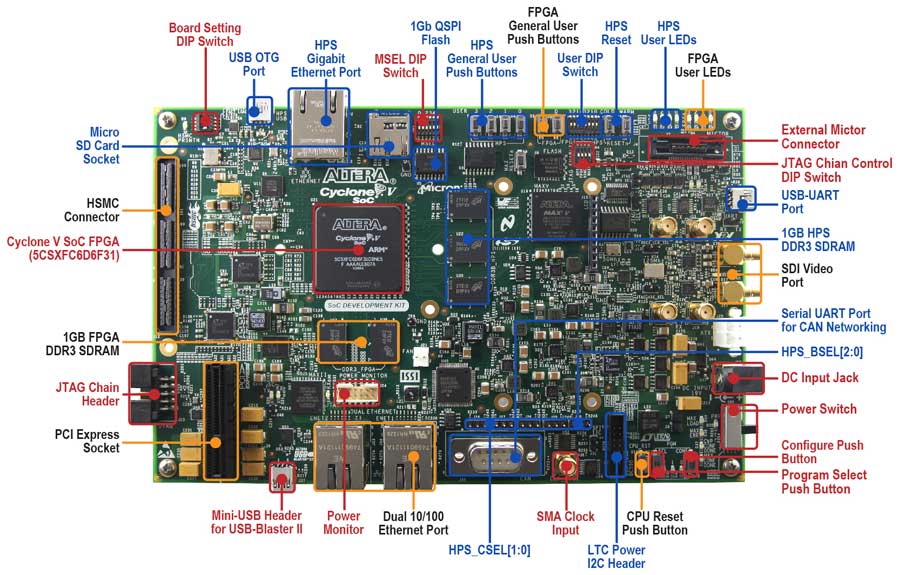

Рис. 3. Расположение компонентов на отладочной плате комплекта VEEK-MT2-C5SoC

Рис. 4. VEEK-MT2-C5SoC. Структурная схема

Рис. 5. VEEK-MT2-C5SoC. LCD c пятиточечной емкостной сенсорной панелью

Рис. 6. VEEK-MT2-C5SoC. Графический интерфейс электронного компаса

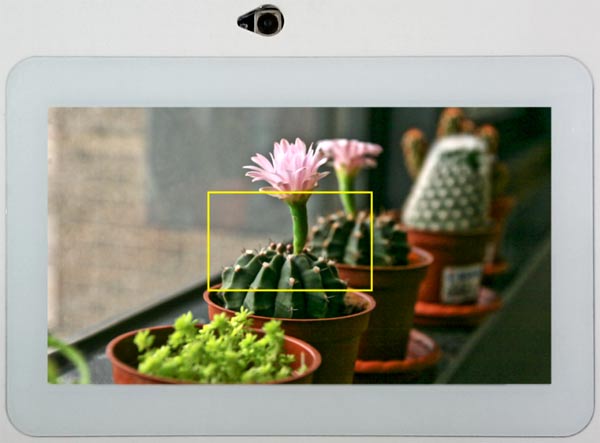

Рис. 7. VEEK-MT2-C5SoC. Видеокамера в режиме фокусировки

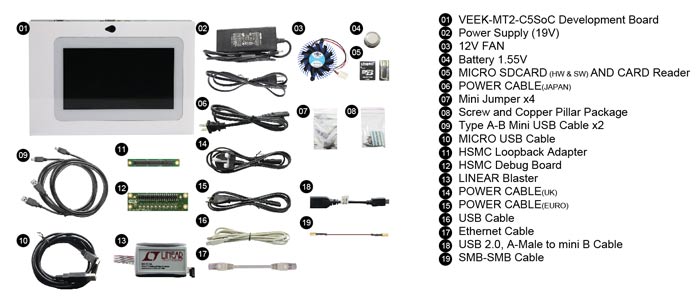

Рис. 8. Комплектация  отладочного набора VEEK-MT2-C5SoC

Отличительные особенности:

Отладочная плата Cyclone V SX SoC Development Board

Полная версия (Embedded Design Suite Subscription Edition) для разработки встраиваемого ПО для ARM Cortex-A9 в Cyclone V SoC

• ARM Development Studio 5 (DS-5™) Intel Edition Toolkit;
• Инструменты для передачи от оборудования к софту (Hardware-to-software hand off tools);
• Linux run-time software для разработки приложений;
• Библиотеки для разработки firmware для SoC;
• Примеры приложений

Cyclone V SX SoC — 5CSXFC6D6F31C6N (SoC)

• 110K LE, 41509 ALM;
• 5140 M10K блоков памяти;
• 224 (18x18) умножителя;
• 6 FPGA PLL и 3 HPS PLL

Конфигурационная память и USB Blaster

• Микросхема конфигурационной памяти EPCQ256SI16N (Active Serial (AS) x1 или x4 configuration);
• MAX^® V CPLD (5M2210ZF256I5N) в 256-контактном FBGA корпусе в качестве системного контроллера;
• Конфигурация Flash Fast Passive Parallel (FPP);
• MAXII CPLD (EPM570GM100) в качестве встроенного USB-Blaster^TM II для использования с Quartus^® II Programmer

Микросхемы памяти

• Одна 1,024-Mbyte (MB) HPS DDR3 SDRAM с поддержкой кода коррекции ошибок  (ECC);
• Одна 1,024-MB FPGA DDR3 SDRAM;
• Одна 256-Megabit (Mb) quad serial peripheral interface (QSPI) Flash;
• Одна 512-Mb CFI Flash;
• Одна 32-Kb I2C EEPROM;
• Одна microSD flash карта памяти

Переключатели и индикаторы

• Светодиоды и дисплеи:
  • восемь пользовательских светодиодов,
  • один светодиод загрузки конфигурации,
  • один светодиод окончания конфигурирования,
  • один светодиод ошибки,
  • три светодиода выбора конфигурации,
  • четыре светодиода состояния встроенного USB-Blaster II,
  • один светодиод интерфейса HSMC,
  • два светодиода передачи и приема данных по UART,
  • один светодиод питания,
  • один двухстрочный алфавитно-цифровой дисплей;
• Кнопки:
  • одна кнопка сброса CPU,
  • одна кнопка сброса MAX V,
  • одна кнопка выбора программы,
  • одна кнопка конфигурирования программы,
  • шесть пользовательских кнопок общего назначения;
• DIP переключатели:
  • один переключатель управления системным контроллером MAX V CPLD,
  • один DIP-переключатель управления цепью JTAG,
  • один DIP-переключатель выбора режима,
  • один DIP-переключатель общего назначения (пользовательский)

Встроенная схема тактирования

• Si570, Si571 и Si5338 программируемые генераторы;
• Генераторы 25-MHz, 50-MHz,100-MHz, 125-MHz, 148.50-MHzи 156.25-MHz;
• SMA вход (LVCMOS)

Коммуникационные порты

• Один сокет PCI Express x4 Gen1;
• Один универсальный порт HSMC;
• Один USB 2.0 OTG;
• Один Gigabit Ethernet порт;
• Два порта 10/100 Ethernet;
• Один SDI порт (опция для SMA соединения);
• Один порт CAN;
• Один мост RS-232 UART (через mini-USB порт);
• Одни часы реального времени

Питание

• 14-20 V (laptop) DC вход

Размеры

• 5.2" ? 8.2" прямоугольный форм-фактор

LCD с емкостной мультиточечной сенсорной панелью

• 7-дюймовый TFT LCD с разрешением 800 x 480;
• 16 миллионов цветов (24-bit RGB);
• Задняя светодиодная подсветка;
• 5-точечная емкостная сенсорная панель

8-мегапиксельный цифровой датчик изображения

• 3,264H x 2,448V активных пикселей с цветовой схемой (фильтрами) Байера;
• Программируемая частота кадров до 60 FPS (1408 x 792);
• Чувствительность 940 mV/ Lux-sec;
• Управление фокусом с  помощью линейного двигателя (Voice Coil Motor)

Датчик освещенности

• Точное измерение освещенности при различных условиях освещения;
• Программируемые прерывания;
• 16-bit цифровой выход с быстрым режимом I2C на частоте 400 kHz;
• Программируемое аналоговое усиление и время интегрирования;
• Подавления пульсаций на частотах 50/60 Hz

MPU9250 9-осевой датчик

Характеристики акселерометра

• 3-осевой акселерометр с цифровым выходом;
• Программируемый диапазон измерений ±2g, ±4g, ±8g, ±16g и интегрированный 16-bit АЦП;
• Самотестирование

Характеристики гироскопа

• Датчики угловой скорости X-, Y- и Z-оси с цифровым выходом;
• Программируемый пользователем диапазон ±250, ±500, ±1000 и ±2000°/sec и интегрированный 16-bit АЦП;
• Самотестирование

Характеристики магнитометра

• 3-осевой кремниевый монолитный датчик Холла с магнитным концентратором;
• Широкий динамический диапазон измерений и высокое разрешение с меньшим потреблением тока;
• Разрешение выходных данных 14 bit (0.6?T/ LSB) или 16 bit (15?T/ LSB);
• Полная шкала диапазона измерений ±4800?T;
• Нормальный рабочий ток магнитометра: 280?A на частоте опроса 8 Hz;
• Функция самотестирования с внутренним магнитным источником для подтверждения работы магнитного датчика на конечном продукте

Документацию и программное обеспечение можно найти на сайте производителя.
