2.7-дюймовый двухцветный e-Ink дисплейный модуль с разрешением 264 х 176 и SPI интерфейсом

2.7inch e-Paper HAT – один из серии e-Ink дисплейных модулей от компании Waveshare. Это двухцветный дисплей для Raspberry Pi 2B/ 3B/ Zero/ Zero W с диагональю 2.7 дюйма и разрешением 264 x 176 пикселей. Модуль имеет встроенный контроллер с SPI интерфейсом, который позволяет подключаться не только Raspberry Pi, но и к другим микроконтроллерным платам с SPI интерфейсом, подобным Arduino, Nucleo и т. д. Благодаря таким преимуществам как ультрамалое потребление, широкий > 170° угол обзора, высокая контрастность изображения практически без энергозатрат, дисплейный модуль является прекрасным выбором для таких приложений как электронные ценники, промышленный инструмент и т. д. Дисплей работает на отражение и, соответственно, в нем отсутствует задняя подсветка. Он способен отображать последний контент в течение длительного времени даже при выключенном питании, которое в основном необходимо только для обновления отображаемой страницы. Дополнительным удобством для пользователя является наличие на модуле четырех кнопок. Для пользователя на сайте производителя доступны ресурсы для разработок с демонстрационными примерами для Raspberry Pi/ Arduino/ STM32.

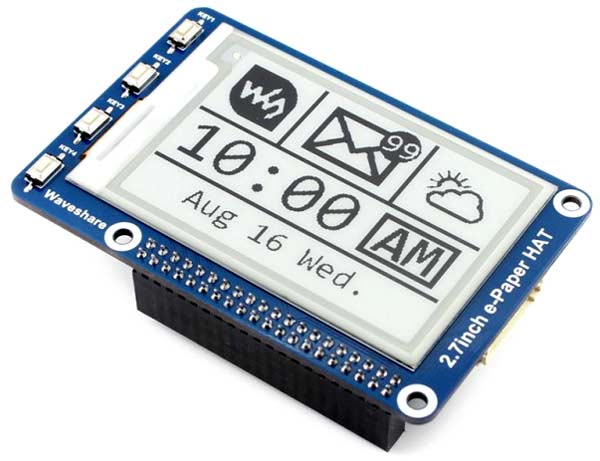

Рис. 1. Дисплей 2.7inch e-Paper HAT

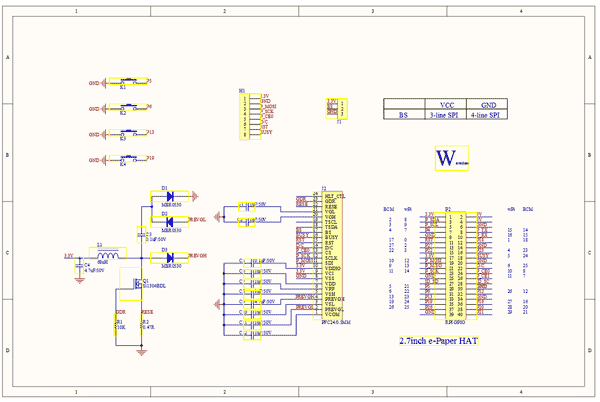

Рис. 2. Схема принципиальная электрическая дисплейного модуля 2.7inch e-Paper HAT

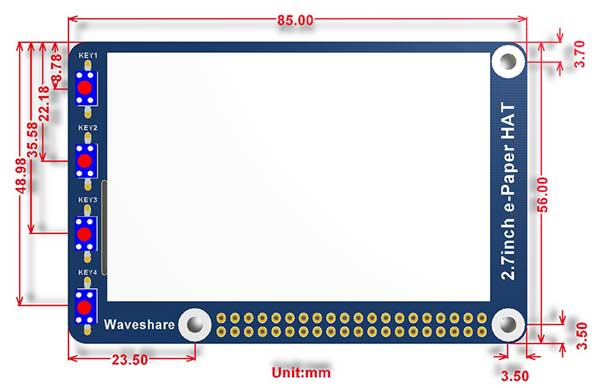

Рис. 3. Размеры дисплейного модуля 2.7inch e-Paper HAT

Рис. 4. Коммутационный кабель из комплекта поставки 2.7inch e-Paper HAT

Отличительные особенности:

• отсутствие задней подсветки, длительное отображение последнего контента даже при выключенном питании;
• ультрамалое потребление; питание требуется в основном для обновления страницы;
• совместимость с  Raspberry Pi 2B/ 3B/ Zero/ Zero W;
• четыре кнопки на плате модуля;
• SPI интерфейс для подключения к другим МК платам, подобным Raspberry/ Arduino/ Nucleo и т.д.;
• на сайте производителя доступны ресурсы для разработок, документация и демонстрационные примеры для Raspberry Pi/ Arduino/ STM32;
• рабочее напряжение: 3.3 В;
• интерфейс: 3-проводной SPI, 4-проводной SPI;
• внешние размеры: 85 мм x 56мм;
• размер дисплея: 57.288 мм x 38.192 мм;
• шаг точек: 0.217 x 0.217;
• разрешение: 264 x 176;
• цвета дисплея: черный, белый;
• уровень серого: 2;
• полное время обновления страницы: 6 сек.;
• потребление при обновлении страницы: 24 мВт (тип.);
• потребление в режиме ожидания: <0.017 mW;
• угол обзора: >170°.

Интерфейс

Ресурсы для разработок можно найти на сайте производителя.
