Трехцветный e-Ink дисплейный модуль с диагональю 2.13 дюйма, разрешением 212 х 104 и SPI интерфейсом

2.13inch e-Paper HAT [B] – один из серии e-Ink дисплейных  модулей от компании Waveshare. Это трехцветный дисплей для Raspberry Pi  2B/ 3B/ Zero/ Zero W с диагональю 2.13 дюйма и разрешением 212 x 104 пикселей. Модуль имеет встроенный контроллер  с SPI интерфейсом, который позволяет подключаться не только Raspberry Pi, но и к другим микроконтроллерным платам с SPI интерфейсом, подобным Arduino, Nucleo и т. д. Благодаря таким преимуществам как ультрамалое потребление, широкий >170° угол обзора, высокая контрастность изображения практически без энергозатрат, дисплейный модуль является прекрасным выбором для таких приложений как электронные ценники, промышленный инструмент и т. д. Дисплей работает на отражение и, соответственно, в нем отсутствует задняя подсветка. Он способен отображать последний контент в течение длительного времени даже при выключенном питании, которое в основном необходимо только для обновления отображаемой страницы. Дополнительным удобством является наличие на модуле четырех кнопок. Для пользователя на сайте производителя доступны ресурсы для разработок с демонстрационными примерами для Raspberry Pi/ Arduino/ STM32.

Рис. 1.  Дисплейный модуль 2.13inch e-Paper HAT [B]. Вид сверху

Рис. 2. Дисплейный модуль2.13inch e-Paper HAT [B]. Вид снизу

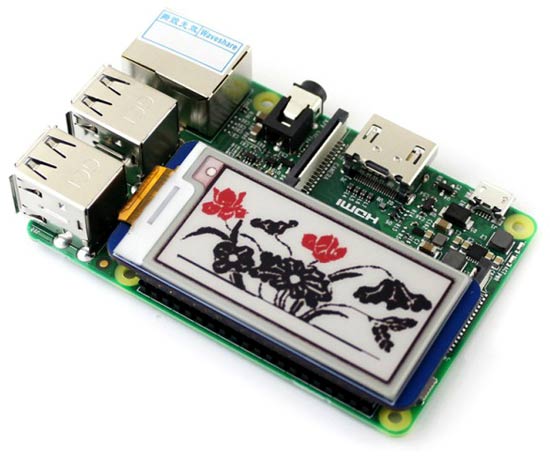

Рис. 3. Дисплейный модуль 2.13inch e-Paper HAT [B], подключенный к Raspberry Pi

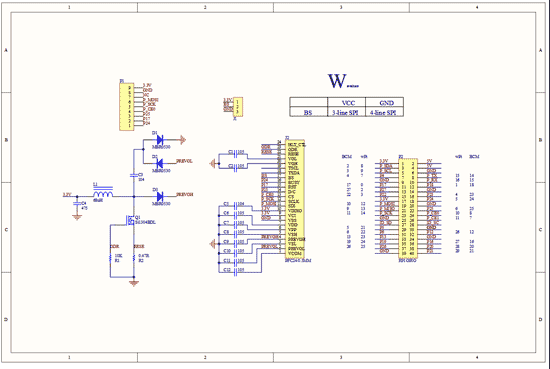

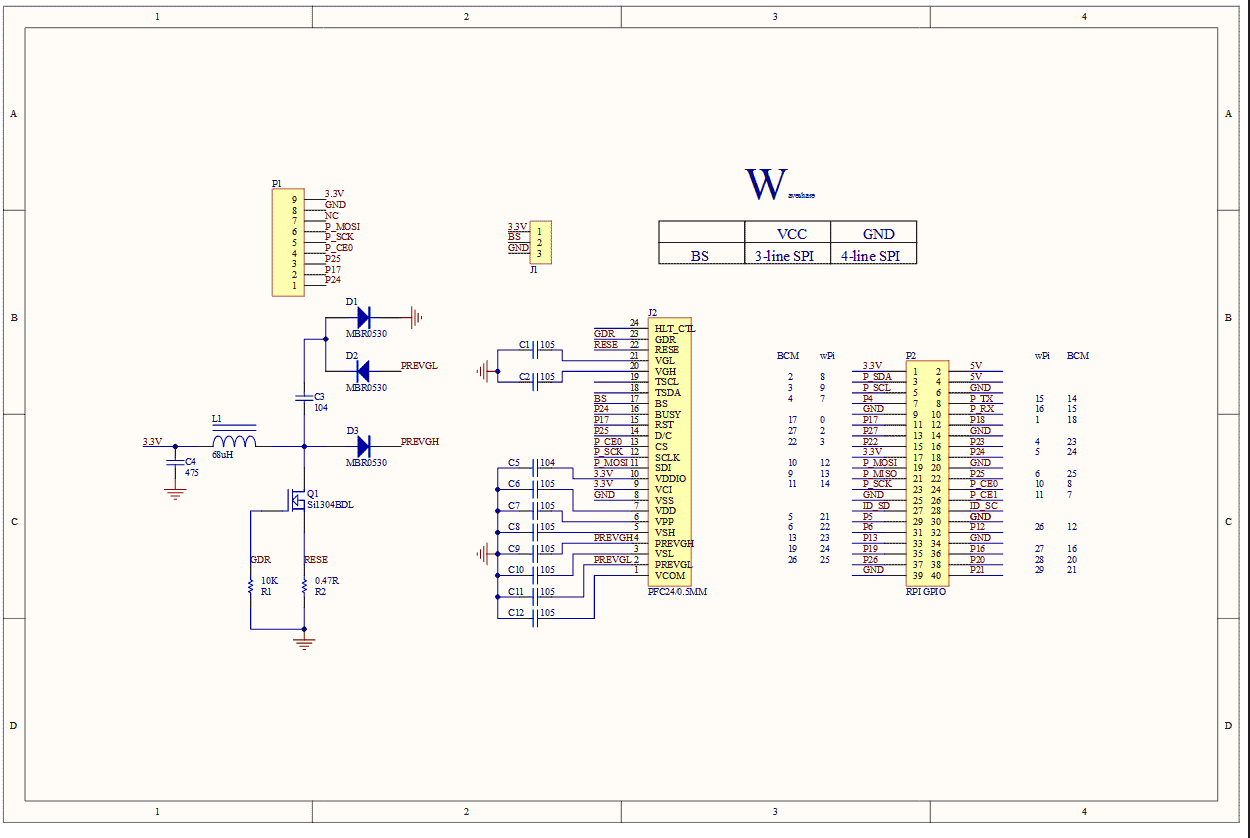

Рис. 4. Схема принципиальная электрическая дисплейного модуля 2.13inch e-Paper HAT [B]

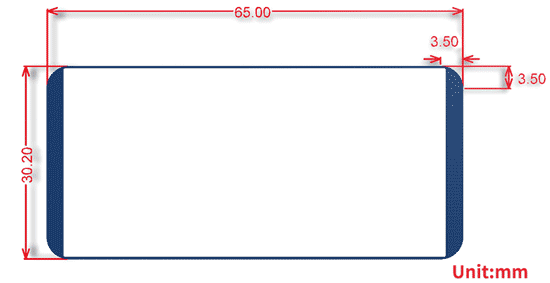

Рис. 5. Размеры дисплейного модуля 2.13inch e-Paper HAT [B]

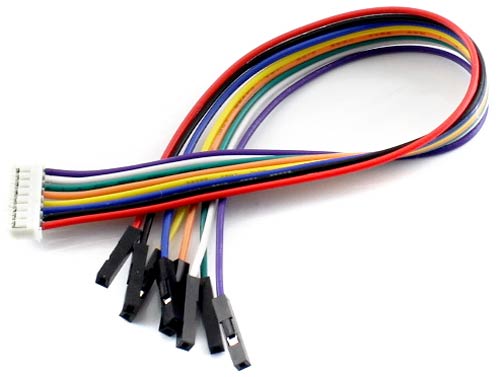

Рис. 6. Коммутационный кабель из комплекта поставки 2.13inch e-Paper HAT [B]

Отличительные особенности:

• Отсутствие задней подсветки, длительное отображение последнего контента даже при выключенном питании
• Ультрамалое потребление. Питание требуется в основном для обновления страницы
• Совместимость с  Raspberry Pi 2B/ 3B/ Zero/ Zero W
• SPI интерфейс для подключения к другими МК платам, подобным Raspberry/ Arduino/ Nucleo и т. д. Подготовленные контактные площадки под пайку для SPI интерфейса
• На сайте производителя доступны ресурсы для разработок, документация и демонстрационные примеры для Raspberry Pi/ Arduino/ STM32
• Рабочее напряжение: 3.3 В
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Внешние размеры: 65 мм х 30.2 мм
• Размер дисплея: 23.71 мм х 48.55 мм
• Шаг точек: 0.229 х 0.228
• Разрешение: 212 x 104
• Отображаемые цвета: красный, черный, белый
• Уровень серого: 2
• Полное время обновления страницы: 15 сек.
• Потребление при обновлении страницы: 26.4 мВт (тип.)
• Потребление в режиме ожидания: <0.017 mW
• Угол обзора: >170°
