Трехцветный e-Ink  дисплей без PCB  с диагональю 4.2 дюйма и SPI интерфейсом

4.2inch e-Paper [B] - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 4.2 дюйма, разрешением 400 х 300, со встроенным контроллером с  SPI интерфейсом, поддержкой красного, черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 4.2inch e-Paper не имеет подсветки и продолжает показывать последний  выведенный на экран контент в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с ресурсами и руководством для разработок: схемой платы драйвера и демонстрационными примерами для Raspberry Pi/ Arduino/ STM32. Для быстрого старта производитель рекомендует воспользоваться готовой платой драйвера e-paper Driver HAT или e-Paper ESP8266 Driver Board (WiFi).

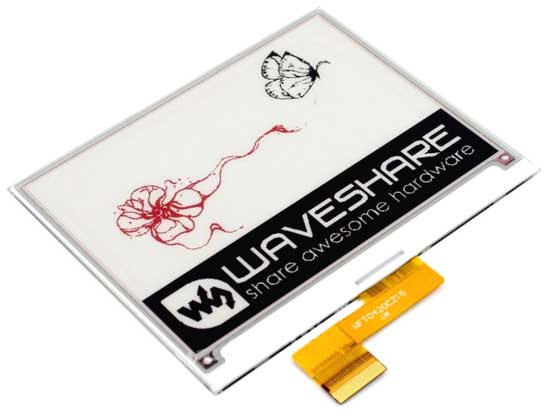

Рис.1. Дисплей 4.2inch e-Paper [B]

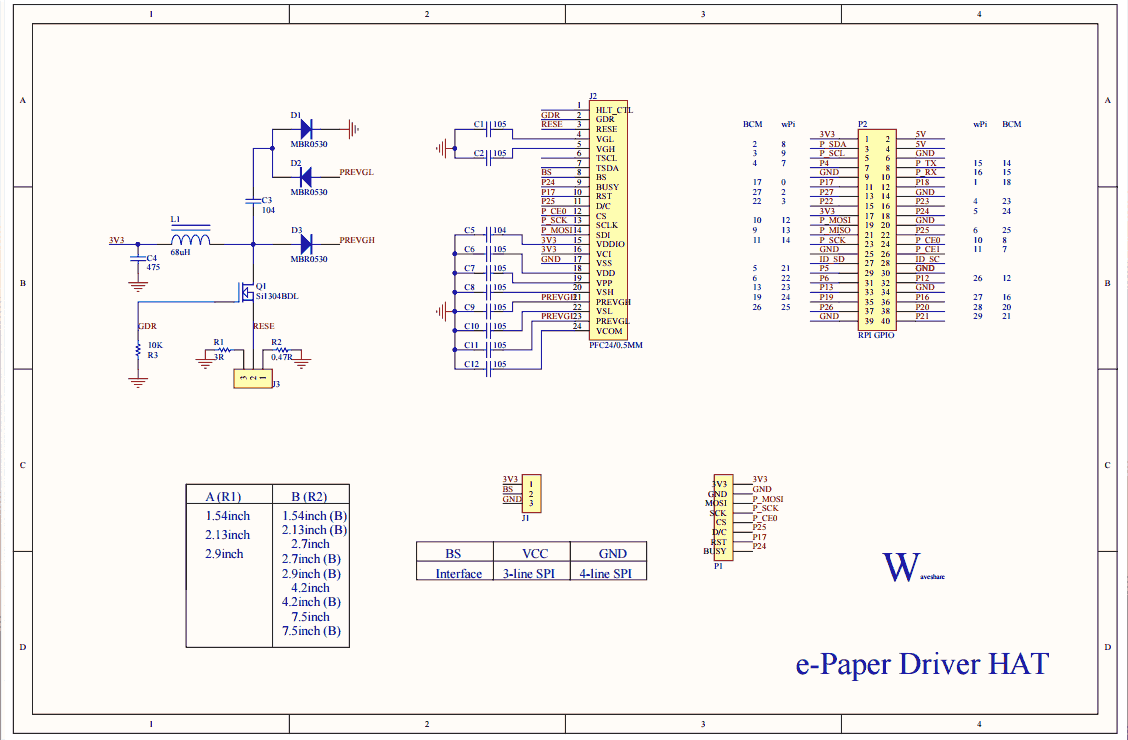

Рис. 2. Схема принципиальная электрическая e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки;
• Ультрамалое потребление:
  • при обновлении страниц типичное потребление 26.4 мВт,
  • в режиме ожидания не более 0.017 мВт;
• Интерфейс: 3-проводной SPI, 4-проводной SPI ;
• Рабочее напряжение: 3.3 В;
• Внешние размеры: 90.1 мм ? 77.0 мм ? 1.18 мм;
• Размеры дисплея: 84.8мм ? 63.6мм;
• Шаг точки: 0.212 ? 0.212;
• Разрешение: 400 ? 300;
• Цвета: красный, черный, белый;
• Уровень серого: 2;
• Полное время обновления экрана: 15 сек;
• Угол обзора: >170°.

Ресурсы для разработок и документацию можно найти на сайте производителя.

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 04.04.2018
