Трехцветный e-Ink дисплей без PCB с диагональю 2.7 дюйма и SPI интерфейсом

2.7inch e-Paper [B] - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 2.7 дюйма, разрешением 264 x 176, со встроенным контроллером с  SPI интерфейсом, поддержкой красного, черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение даже при отсутствии питания.

Дисплей 2.7inch e-Paper [B] не имеет подсветки, продолжает показывать последний выведенный на экран контент в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с руководством и ресурсами для разработок (на сайте производителя): схемой платы драйвера и демонстрационными примерами для Raspberry Pi/ Arduino/ STM32.

Для быстрого старта производитель рекомендует воспользоваться готовыми платами:  драйвера e-paper Driver HAT (универсальная), e-Paper ESP8266 Driver Board (WiFi), а также платой e-Paper Shield (Arduino, Nucleo).

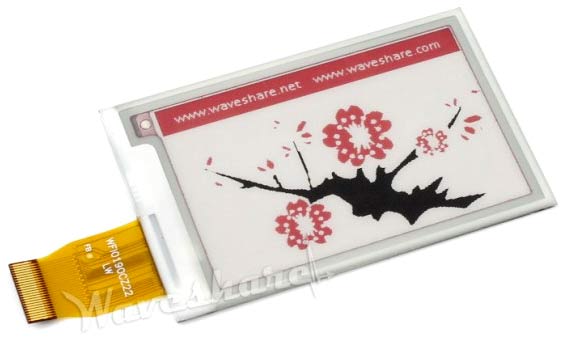

Рис.1. Дисплей 2.7inch e-Paper [B]

Рис. 2. Схема принципиальная электрическая платы e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки;
• Ультрамалое потребление:
  • при обновлении страниц типичное потребление 26.4 мВт,
  • в режиме ожидания не более 0.017 мВт;
• 3-проводной и 4-проводной SPI интерфейс для подключения;
• Рабочее напряжение: 3.3 В;
• Внешние размеры: 70.42 ? 45.8 ? 0.98мм;
• Размеры дисплея: 57.288 ? 38.192мм;
• Шаг точки: 0.217 х 0.217;
• Разрешение: 264 x 176;
• Цвета: красный, черный, белый;
• Уровень серого: 2;
• Полное время обновления экрана: 15 сек;
• Угол обзора: >170°.

Ресурсы для разработок и документацию можно найти на сайте производителя.

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 24.08.2018
