Трехцветный e-Ink дисплей без PCB с диагональю 4.2 дюйма и SPI интерфейсом

4.2inch e-Paper [С] - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 4.2 дюйма, разрешением 400 х 300, со встроенным контроллером с  SPI интерфейсом, с поддержкой желтого, черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 4.2inch e-Paper не имеет подсветки и продолжает показывать последний выведенный на экран контент в течение длительного времени даже при выключенном питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с ресурсами и руководством для разработок: схемой платы драйвера и демонстрационными примерами для Raspberry Pi/Arduino/STM32.

Для быстрого старта производитель рекомендует воспользоваться готовой платой драйвера e-paper Driver HAT (универсальная), e-Paper ESP8266 Driver Board (WiFi), e-Paper Shield (Arduino, Nucleo) или e-Paper ESP32 Driver Board (WiFi / Bluetooth).

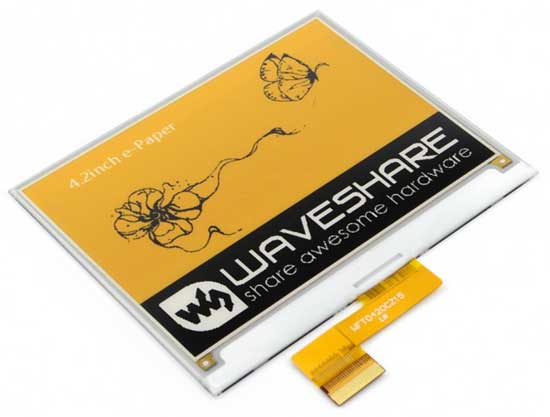

Рис.1. Дисплей 4.2inch e-Paper [C]

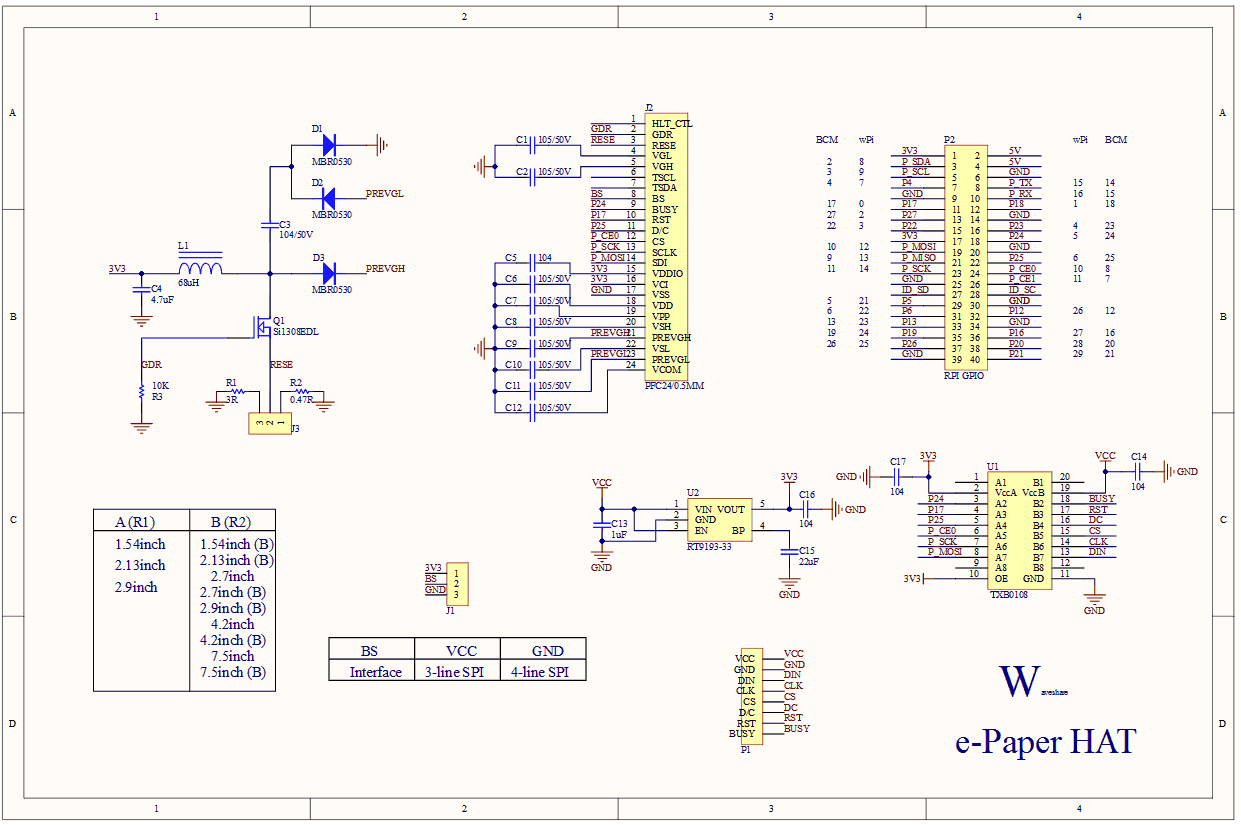

Рис. 2. Схема принципиальная электрическая e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки
• Ультрамалое потребление
  • при обновлении страниц типичное потребление 26.4 мВт
  • в режиме ожидания не более 0.017 мВт
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Рабочее напряжение: 3.3 В
• Внешние размеры: 90.1 мм х 77.0 мм х 1.18 мм
• Размеры дисплея: 84.8 мм х 63.6 мм
• Шаг точки: 0.212 х 0.212
• Разрешение: 400 х 300
• Цвета: желтый, черный, белый
• Уровень серого: 2
• Полное время обновления экрана: 15 сек
• Угол обзора: >170°

Ресурсы для разработок и документацию можно найти на сайте производителя.

Производители: Wvshare
