Отладочный набор ESP-WROVER-KIT

ESP-WROVER-KIT – полнофункциональная отладочная плата (Рис. 1, Рис. 2 ) на основе Wi-Fi^® и Bluetooth^®/ Bluetooth Low Energy (BLE) системы на кристалле (SoC) ESP32. Плата совместима с  двухъядерными двухрежимными WiFi/ Bluetooth модулями, включая ESP-WROOM-32 и ESP32-WROVER. С объемом RAM 4МБ и двухъядерным 240 МГц CPU комплект ESP-WROVER-KIT отвечает требованиям высокой производительности. Для возможности расширения имеется доступ к контактам ввода/ вывода ESP32.

ESP-WROVER-KIT содержит усовершенствованный многопротокольный USB мост (FTDI FT2232HL), позволяющий разработчикам напрямую использовать JTAG для отладки ESP32 через USB интерфейс. Таким образом, отдельный отладчик не понадобится. ESP-WROVER-KIT также предлагает встроенный высокоскоростной интерфейс MicroSD карты, интерфейс VGA камеры, а также SPI LCD с диагональю 3.2 дюйма. Имеется возможность I/ O расширения.

Линии GPIO16 и GPIO17 ESP32 используются для сигнала выбора микросхемы и для сигналов тактирования PSRAM. По умолчанию эти два GPIO не выведены на разъемы платы, чтобы обеспечить надежную ее работу.

Структурная схема отладочной платы, на которой изображены основные компоненты ESP32-WROVER-KIT и связи между ними, приведена на Рис. 3.

Для работы с платой дополнительно понадобится кабель USB 2.0 A - Micro B и компьютер с ОС Windows, Linux или macOS.

Кроме того, для старта разработки необходимо следующее программное обеспечение:

• Набор инструментов (Toolchain) для компиляции кода и сборки приложений для ESP. Самый быстрый способ – воспользоваться предварительно собранным набором инструментов для соответствующей операционной системы, например, для Windows
• Специальный ESP-32 API - программные библиотеки и исходный код. Находятся в репозитории компании Espressif ESP-IDF.

Дальнейшие пошаговые действия  подробно изложены на сайте производителя. Расположение основных компонентов на отладочной плате ESP-WROVER-KI представлено на Рис. 4, а схема принципиальная электрическая изделия представлена на Рис. 5.

Отладочный комплект ESP-WROVER-KIT делает разработку удобной, простой и экономически эффективной.

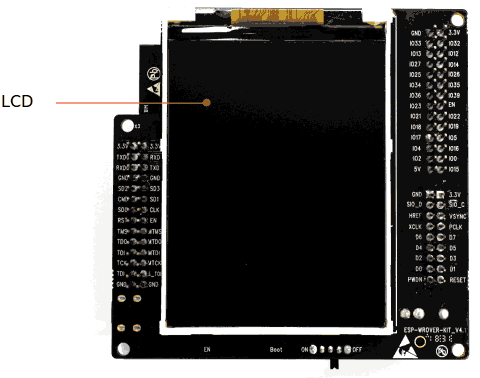

Рис. 1. Отладочная плата ESP-WROVER-KIT V4.1. Вид со стороны модуля ESP32-WROVER	Рис. 2. Вид платы ESP-WROVER-KIT со стороны дисплея

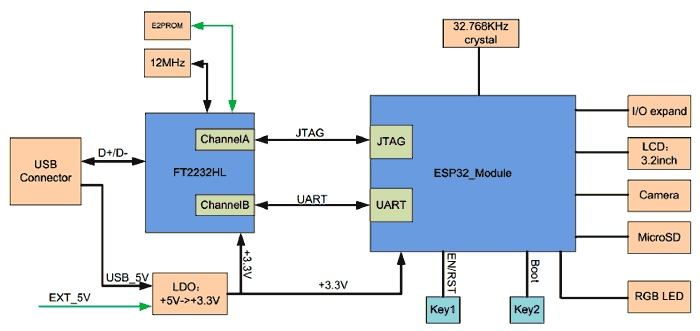

Рис. 3. Структурная схема отладочной платы ESP-WROVER-KIT	Рис. 4. Расположение основных компонентов на отладочной плате ESP-WROVER-KIT

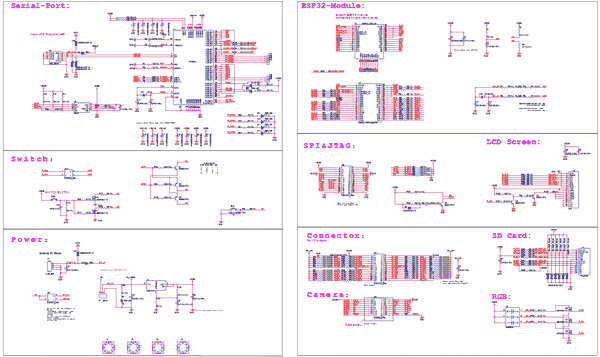

Рис. 5. Схема принципиальная электрическая отладочной платы ESP-WROVER-KIT V4.1

Отличительные особенности:

• Совместимость с ESP32 двухъядерными двухрежимными Bluetooth/ Wi-Fi модулями;
• Встроенный слот для высокоскоростной Micro-SD карты;
• Прецизионный кварцевый генератор 32.768 кГц (тактирует чип в режиме глубокого сна);
• Интерфейс JTAG;
• VGA интерфейс камеры;
• SPI LCD с диагональю 3.2 дюйма;
• Интерфейс SPI подключается к внешней флэш-памяти (PSRAM);
• Возможности расширения (I/O);
• Многопротокольный USB-мост (FTDI FT2232HL);
• Пользовательские кнопки сброса и загрузки;
• Интерфейс USB выполняет функции источника питания платы и интерфейса связи между ПК и модулем ESP32.

Страница изделия на сайте производителя.
