Смарт аудио платформа ESP32-LyraT

ESP32-LyraT – смарт аудио отладочная платформа (Рис. 1) с поддержкой технологии распознавания голоса. Изделие нацелено на рынок IoT. Основанная на модуле ESP32-WROVER с 4.5 МБ  ОЗУ, двухъядерным 240 МГц процессором, с возможностями Wi-Fi/ Bluetooth и высокой степенью интеграции, отладочная плата ESP32-LyraT обеспечивает платформу для быстрой разработки продуктов для беспроводного аудио и распознавания голоса.

Специфическое аппаратное обеспечение включает в себя:

• Модуль ESP32-WROVER;
• Микросхему аудио кодека;
• Два микрофона на плате;
• Выходной разъем для наушников;
• 2 х 3 Вт выхода для динамиков;
• Двойной вспомогательный вход;
• Слот для карты MicroSD;
• Шесть кнопок (2 физические кнопки и 4 сенсорные кнопки);
• JTAG разъем;
• Микросхему USB-UART моста;
• Цепи управления зарядом Li-ion аккумулятора.

На Рис. 2 представлены основные компоненты отладочной платы (Ver. 4.3), среди которых:

• Модуль ESP32-WROVER – Содержит чип ESP32 для обеспечения беспроводных Wi-Fi 802.11b/g/n/, BT&BLE коммуникаций и эффективной обработки данных. Микросхема интегрирует 32 Мбит SPI флэш-памяти  и 32 Мбит памяти PSRAM.


• Микросхема аудио кодека (ES8388) - это стереофонический аудиокодек с низким энергопотреблением и усилителем для наушников. Он состоит из 2-канального АЦП, 2-канального ЦАП, усилителя микрофона, усилителя для наушников, системы цифровых звуковых эффектов, аналогового микширования и усиления. Он взаимодействует с модулем ESP32-WROVER по интерфейсу I2S, что обеспечивает аппаратную обработку звука независимо от аудиоприложения.


• Выход для наушников – выходной разъем для подключения наушников с разъемом стерео 3.5 мм.
  Примечание: Сокет может использоваться с гарнитурами мобильных телефонов и совместим только со стандартными гарнитурами OMPT, а также работает с гарнитурами CTIA. Подробнее


• Выход для громкоговорителя левого канала – выходной разъем подключается к 4 Ом громкоговорителю. Шаг контактов разъема 2.54 мм.


• Выход для громкоговорителя правого канала – выходной разъем подключается к 4 Ом громкоговорителю. Шаг контактов разъема 2.54 мм.


• Кнопки загрузки/сброса - BOOT: удержание кнопки загрузки и мгновенное нажатие кнопки сброса инициирует режим загрузки прошивки. После этого пользователь  может загрузить микропрограммное обеспечение через последовательный порт. RESET: нажатие этой кнопки сбрасывает систему.


• USB-UART порт - функционирует как коммуникационный интерфейс между ПК и модулем ESP32-WROVER.


• USB питающий порт – обеспечивает питанием отладочную плату.


• Светодиоды режима ожидания/ зарядки – зеленый светодиод режима ожидания индицирует, что к microUSB порту подключено питание. Красный светодиод зарядки индицирует, что аккумулятор, подключенный к соответствующему разъему, заряжается.


• Выключатель питания  - при переключении влево питание платы включено; при переключении вправо питание платы выключено.


• Светодиод питания - красный светодиод индицирует, что питание включено.

Структурная схема отладочной платы представлена на Рис. 3, а схема принципиальная электрическая на Рис. 4.

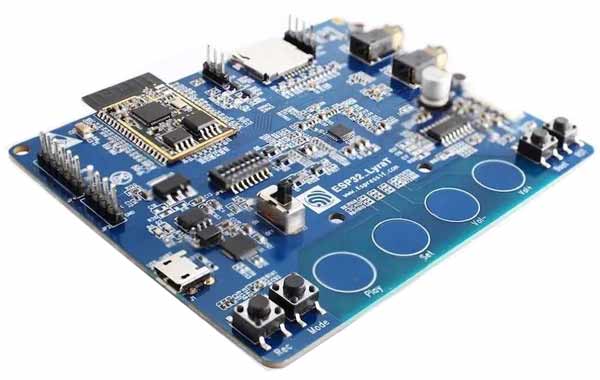

Рис. 1. Отладочная плата ESP32-LyraT. Общий вид

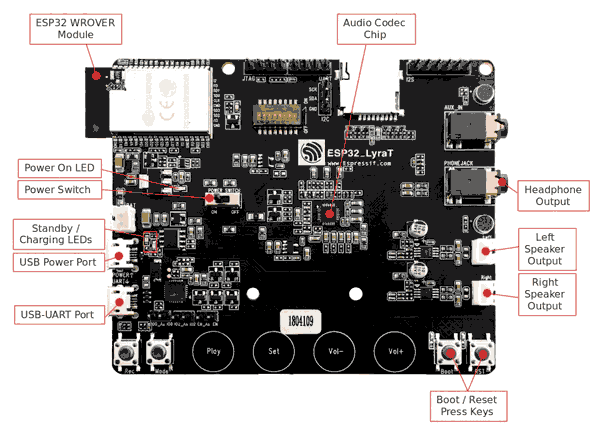

Рис. 2. Некоторые компоненты отладочной платы  ESP32-LyraT

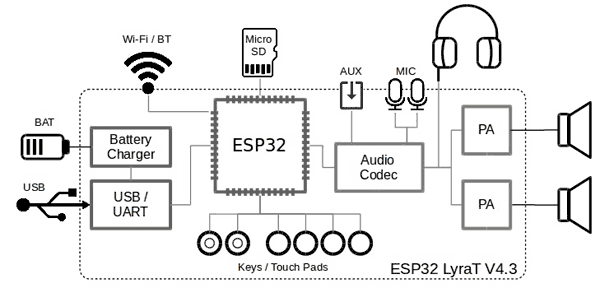

Рис. 3. Структурная схема отладочной платы ESP32-LyraT

Рис. 4. Схема принципиальная электрическая отладочной платы ESP32-LyraT

Отличительные особенности:

• Поддержка нескольких входных источников аудио: Wi-Fi, BT аудио, AirPlay, DLNA, линейный вход и т. д.;
• Поддержка двух микрофонов для разработки приложений распознавания голоса в ближней и дальней зоне;
• Поддержка без потерь основных аудио форматов: ALAC, AAC, FLAC, OPUS, MP3, WAV, OGG и т. д.;
• Поддержка нескольких беспроводных протоколов: Wi-Fi11b/g/n, классический BT, BLE и т. д.;
• Поддержка нескольких сетевых протоколов: BLE, WeChat и т. д.;
• Поддержка различных интерфейсов с высокой расширяемостью: сетевой интерфейс, сенсорные кнопки, TFT дисплей, интерфейс камеры и т. д.;
• Поддержка нескольких облачных платформ: DuerOS, Ximalaya FM, DeepBrain и т. д.

Страница изделия на сайте производителя.

Производители: ESPRES
