Плата драйвера для e-Ink дисплеев компании Waveshare

e-Paper Driver HAT – универсальная плата драйвера для e-Ink дисплеев без PCB. Изделие может использоваться для управления дисплеями e-Paper компании Waveshare через различные SPI интерфейсы. Плата питается в диапазоне напряжений 3.3 В – 5 В. Для управления дисплеем может использоваться как 3-проводная, так и 4-проводная схема SPI управления.

Плата управления совместима с Raspberry Pi 2B/3B/3B+/Zero/Zero W (подключается напрямую). Используя SPI интерфейс можно также работать и с другими платами контроллеров, например, Arduino, Nucleo, Raspberry и т. д. На плате драйвера имеется встроенный транслятор напряжения, совместимый с 3.3 В / 5 В микроконтроллерами.  Изделие поставляется с ресурсами для разработок и Руководством (примеры для Raspberry Pi/Arduino/STM32).

Описание интерфейса приведено в Таблице 1.

Таблица 1 Описание интерфейса платы e-Paper Driver HAT

Плата имеет небольшие размеры 65 мм ? 30.2 мм. Диаметр монтажных отверстий составляет 3 мм.

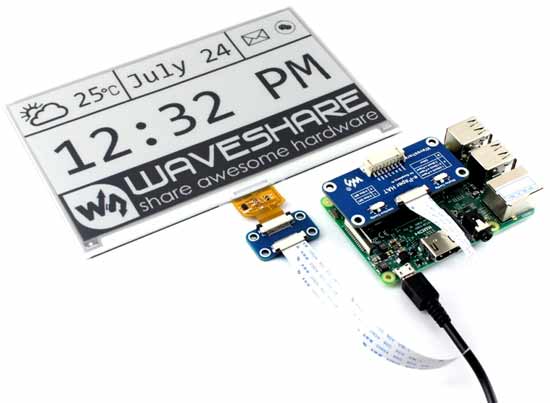

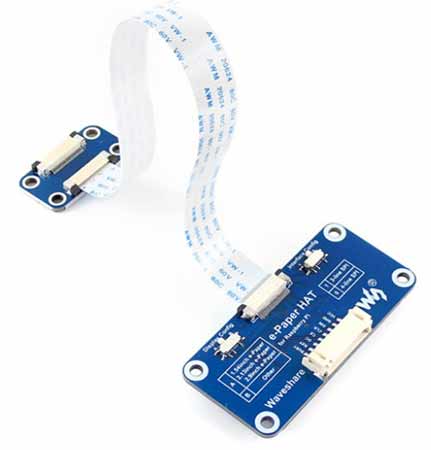

Рис. 1. Универсальная плата драйвера e-Paper Driver HAT	Рис. 2. Использование платы драйвера e-Paper Driver HAT с дисплеем и платой Raspberry Pi

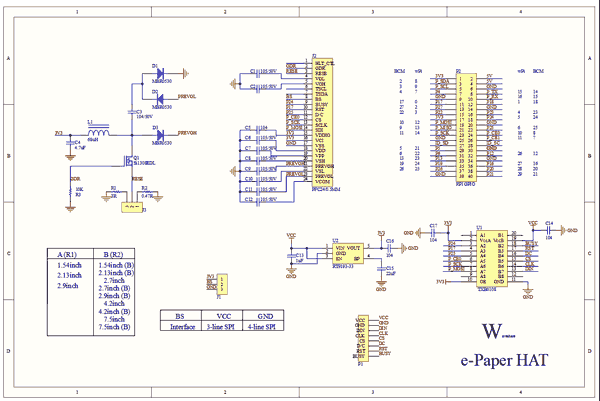

Рис. 3. Размеры изделия e-Paper Driver HAT	Рис. 4. Схема принципиальная электрическая платы  драйвера e-Paper Driver HAT

Отличительные особенности:

• Совместимость с Raspberry Pi 2B/3B/3B+/Zero/Zero W (подключается напрямую);
• SPI интерфейс для подключения к другим контроллерным платам, подобным Raspberry/Arduino/Nucleo и т. д.;
• Встроенный транслятор напряжения, совместимый с 3.3 В/5 В MCU;
• Поставляется с ресурсами для разработок и Руководством (примеры для Raspberry Pi/Arduino/STM32);
• Рабочее напряжение 3.3 В … 5 В;
• Интерфейс 3-проводной SPI, 4-проводной SPI;
• Внешние размеры 65 мм ? 30.2 мм;
• Диаметр монтажных отверстий 3 мм.

Ресурсы для разработок

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 30.04.2019
