Трехцветный e-Ink  дисплей без PCB  с диагональю 1.54 дюйма и SPI интерфейсом

1.54inch e-Paper [C] - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 1.54 дюйма, разрешением 152 x 152, со встроенным контроллером с SPI интерфейсом, поддержкой желтого, черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 1.54inch e-Paper [C] не имеет подсветки, продолжает показывать последний выведенный на экран контент в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с руководством и ресурсами для разработок (на сайте производителя): схемой платы драйвера и демонстрационными примерами для Raspberry Pi/STM32.

Для быстрого старта производитель рекомендует воспользоваться готовыми платами: драйвера e-paper Driver HAT (универсальная), e-Paper ESP8266 Driver Board (WiFi), e-Paper ESP32 Driver Board (WiFi/ Bluetooth), а также платой e-Paper Shield  (Arduino, Nucleo).

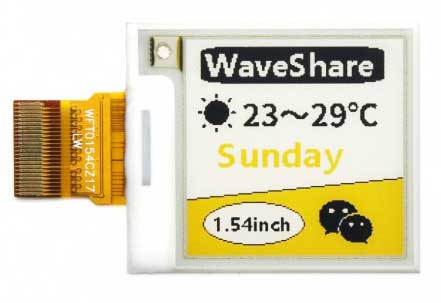

Рис.1. Дисплей 1.54inch e-Paper [C]

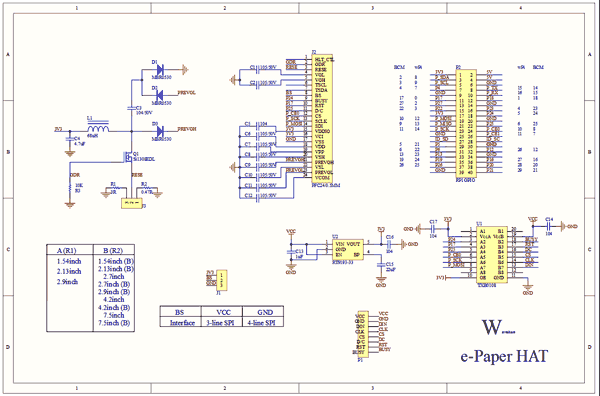

Рис. 2. Схема принципиальная электрическая платы драйвера e-Paper Driver HAT

Отличительные особенности:

• Отсутствие задней подсветки;
• Ультрамалое потребление:
  • при обновлении страниц типичное потребление 26.4 мВт,
  • в режиме ожидания не более 0.017 мВт;
• 3-проводной и 4-проводной SPI интерфейс для подключения;
• Рабочее напряжение: 3.3 В;
• Внешние размеры: 31.8мм ? 37.32мм ? 0.98 мм;
• Размеры дисплея: 27.51мм ? 27.51мм;
• Шаг точки: 0.181 х 0.181;
• Разрешение: 152 x 152;
• Цвета: желтый, черный, белый;
• Уровень серого: 2;
• Полное время обновления экрана: 27 сек;
• Угол обзора: >170°.

Ресурсы для разработок и документацию можно найти на сайте производителя.
