Создание простой нейронной сети на микроконтроллере

Данная статья является переводом публикации «Simple Neural Network on MCUs», посвященной реализации нейронной сети на микроконтроллерах. В статье описывается процесс установки необходимых программных средств, алгоритм обучения нейронной сети, порядок генерации файлов C++, особенности настройки проектов Mbed.

В настоящее время использование технологии Граничных вычислений (Edge computing) подтверждает правило «золотого молотка», согласно которому человек с молотком в руках во всем видит только гвозди. В предыдущем посте «Why Machine Learning on the Edge» я писал о важности машинного обучения для граничных вычислений. Пит Уорден в статье «Why The Future of Machine Learning is Tiny» также полагает, что будущее машинного обучения в первую очередь будет связано с миниатюрными процессорами и микроконтроллерами. В ближайшее время следует ожидать появления множества интересных технологий, которые обеспечат прорыв в этом направлении. В данной статье мы на конкретном примере рассмотрим, как можно развернуть нейронную сеть на микроконтроллере (МК) с помощью uTensor.

uTensor – это система, которая преобразует ML-модели в файлы C++, используемые в качестве исходников в проектах встраиваемого ПО для микроконтроллеров. Зачем генерировать исходники C ++? Потому что их удобно читать и редактировать. В этом руководстве мы будем использовать uTensor совместно с Mbed и TensorFlow. Процесс разработки условно показан на рис. 1.

Рис. 1. Процесс разработки ПО для микроконтроллеров с помощью uTensor

В данном руководстве рассматриваются следующие вопросы:

• установка необходимых программных средств,
• методика обучения нейронной сети,
• порядок генерации файлов C ++,
• алгоритм настройки проектов Mbed.

Хотя эти инструкции предназначены для Mac OS, они применимы к другим операционным системам.

Необходимые инструменты

Для работы нам понадобятся следующие программные и аппаратные инструменты:

• Mbed Command Line Tool (Mbed-cli);
• uTensor-cli (компилятор, преобразующий граф в исходники С++);
• TensorFlow (поставляется с uTensor-cli);
• Mbed board (оценочные платы в каталоге или Mbed Simulator);
• CoolTerm (для работы с последовательным портом);
• VS Code (опционально).

Установка программных средств разработки и отладки

Инструменты разработки и отладки позволяют компилировать проекты МК с помощью выбранных IDE/ редакторов в Windows/ Mac/ Linux. Brew удобен для установки пакетов программного обеспечения на ваш Mac. Работаем с терминалом:

$ /usr/bin/ruby -e “$(curl –fsSL https://raw.githubusercontent.com/Homebrew/install/master/install)"$ brew update

Устанавливаем рабочую версию кросс-компилятора GCC-arm:

$ brew install https://raw.githubusercontent.com/osx-cross/homebrew-arm/0a6179693c15d8573360c94cee8a60bdf142f7b4/arm-gcc-bin.rb

Устанавливаем Python. Пропустите этот шаг, если он у вас уже установлен. Рекомендуется не работать с вашей системой Python напрямую, лучше использовать виртуальную среду.

$ brew install python3

Для Mbed-cli понадобится Mercural и Git:

$ brew install mercurial git

Устанавливаем Mbed-CLI. Проверьте актуальность информации:

$ pip3 install mbed-cli$ mbed –version1.8.3

Получение uTensor-cli:

$ pip3 install utensor_cgen

Наконец, скачиваем CoolTerm с веб-сайта Роджера Майера.

Настройка проекта МК

Давайте начнем с создания нового проекта Mbed. Это может занять пару минут, поскольку будет загружена вся исходная история Mbed-OS.

$ mbed new my_uTensor$ cd my_uTensor/$ lsmbed-os          mbed-os.lib      mbed_settings.py# Note: You may need to use Mbed-OS 5.11# Please see https://github.com/uTensor/uTensor/issues/155

Нам понадобится библиотека uTensor runtime library. Она содержит реализации функций, которые будут использованы при компиляции.

$ mbed add https://github.com/uTensor/uTensor$ lsmbed-os          mbed_settings.py uTensor.libmbed-os.lib      uTensor

Наконец, чтобы проверить правильность работы нейронной сети, нам потребуются входные данные. Для демонстрации мы будем использовать сгенерированный заголовочный файл, который содержит изображение рукописной цифры 7 (рис. 2).

Рис. 2. Изображение цифры 7

Файл входных тестовых данных уже готов. Его нужно скачать и поместить в корень проекта:

$ wget https://gist.github.com/neil-tan/0e032be578181ec0e3d9a47e1e24d011/raw/888d098683318d030b3c4f6f4b375a64e7ad0017/input_data.h

На этом все. Мы вернемся к этим файлам позже.

Обучение нейронной сети

Для простоты мы обучим многослойный персептрон (MLP) распознаванию рукописных цифр MNIST. Архитектура сети показана на рис. 3. Система принимает входные данные в виде монохромных изображений рукописных цифр размером 28 x 28 пикселов, и преобразует их в линейные пачки длинной 784 бита. Сеть состоит из следующих слоев:

• 1 входной слой;
• 2 скрытых слоя (128 и 64 скрытых узла соответственно) с функциями активации ReLu (rectified linear unit);
• 1 выходной слой с softmax.

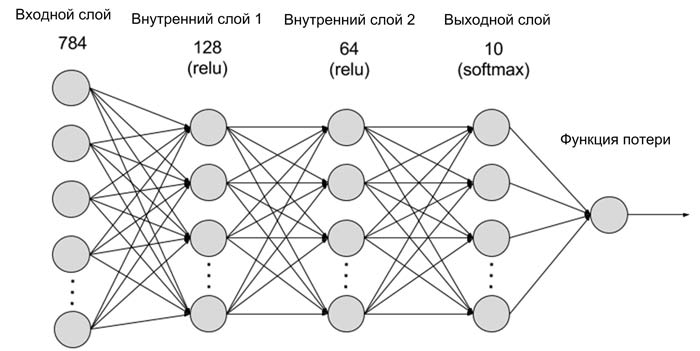

Рис. 3. Архитектура нейронной сети mxnet Handwritten Digit Recognition

Jupyter-Notebook содержит код, но вы можете использовать старый-добрый файл Python: deep_mlp.py.

In [ ]:

# Данный :скрипт основан на

# https://www.tensorflow.org/get_started/mnist/pros

import sys

import tensorflow as tf

from tensorflow.examples.tutorials.mnist import input_data

from tensorflow.python.framework import graph_util as gu

from tensorflow.python.framework.graph_util import remove_training_nodes

from tensorflow.tools.graph_transforms import TransformGraph

Импортирование данных

In [ ]:

mnist = input_data.read_data_sets("mnist_data/", one_hot=True)

Определение модели Tensorflow

In [ ]:

batch_size = 50

Полное подключение 2-слойной нейронной сети

In [ ]:

def deepnn(x):

  W_fc1 = weight_variable([784, 128], name='W_fc1')

  b_fc1 = bias_variable([128], name='b_fc1')

  a_fc1 = tf.add(tf.matmul(x, W_fc1), b_fc1, name="zscore")

  h_fc1 = tf.nn.relu(a_fc1)

  W_fc2 = weight_variable([128, 64], name='W_fc2')

  b_fc2 = bias_variable([64], name='b_fc2')

  a_fc2 = tf.add(tf.matmul(h_fc1, W_fc2), b_fc2, name="zscore")

  h_fc2 = tf.nn.relu(a_fc2)

  W_fc3 = weight_variable([64, 10], name='W_fc3')

  b_fc3 = bias_variable([10], name='b_fc3')

  logits = tf.add(tf.matmul(h_fc2, W_fc3), b_fc3, name="logits")

  y_pred = tf.argmax(logits, 1, name='y_pred')

  return y_pred, logits

def weight_variable(shape, name):

  """weight_variable generates a weight variable of a given shape."""

  initial = tf.truncated_normal(shape, stddev=0.1)

  return tf.Variable(initial, name)

def bias_variable(shape, name):

  """bias_variable generates a bias variable of a given shape."""

  initial = tf.constant(0.1, shape=shape)

  return tf.Variable(initial, name)

Задаем входы выходы и весовые функции

In [ ]:

# Reset default graph

tf.reset_default_graph()

# Create the model

x = tf.placeholder(tf.float32, [None, 784], name="x")

# Define loss and optimizer

y_ = tf.placeholder(tf.float32, [None, 10], name="y")

# Build the graph for the deep net

y_pred, logits = deepnn(x)

with tf.name_scope("Loss"):

    cross_entropy = tf.nn.softmax_cross_entropy_with_logits_v2(labels=y_,

                                                               logits=logits)

    loss = tf.reduce_mean(cross_entropy, name="cross_entropy_loss")

train_step = tf.train.AdamOptimizer(1e-4).minimize(loss, name="train_step")

# Here we specify the output as "Prediction/y_pred", this will be important later

with tf.name_scope("Prediction"):

    correct_prediction = tf.equal(y_pred,

                                  tf.argmax(y_, 1))

    accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32), name="accuracy")

Обучаем модель

In [ ]:

sess = tf.Session()

# Initialize the variables (i.e. assign their default value)

sess.run(tf.global_variables_initializer())

saver = tf.train.Saver()

for i in range(1, 20001):

  batch_images, batch_labels = mnist.train.next_batch(batch_size)

  feed_dict = {x: batch_images, y_: batch_labels}

  if i % 1000 == 0:

    train_accuracy = sess.run(accuracy, feed_dict=feed_dict)

    print('step %d, training accuracy %g' % (i, train_accuracy))

  sess.run(train_step, feed_dict=feed_dict)

Какова конечная точность?

In [ ]:

print('test accuracy %g' % sess.run(accuracy, feed_dict={x: mnist.test.images, y_: mnist.test.labels}))

Зафиксируем граф

In [ ]:

saver.save(sess, "./chkps/mnist_model")

out_nodes = [y_pred.op.name]

print(out_nodes)

Убираем неиспользуемые узлы

In [ ]:

sub_graph_def = remove_training_nodes(sess.graph_def)

Фиксируем константы

In [ ]:

sub_graph_def = gu.convert_variables_to_constants(sess, sub_graph_def, out_nodes)

Сохраняем граф константы

In [ ]:

graph_path = tf.train.write_graph(sub_graph_def,

                                  "./mnist_model",

                                  "deep_mlp.pb",

                                  as_text=False)

print('written graph to: %s' % graph_path)

In [ ]:

# close session

sess.close()

In [ ]:

Скрипт определяет MLP и параметры обучения. Запустив скрипт, вы должны увидеть нечто вроде такого:

$ python3 deep_mlp.py
...
step 19000, training accuracy 0.92
step 20000, training accuracy 0.94
test accuracy 0.9274
saving checkpoint: chkps/mnist_model
Converted 6 variables to const ops.
written graph to: mnist_model/deep_mlp.pb
the output nodes: ['y_pred']

Буфер протокола, содержащий обученную модель, будет сохранен. Эти данные в виде файла deep_mlp.pb мы предоставим uTensor-cli для генерации кода C++ на следующем шаге.

$ ls mnist_model/
deep_mlp.pb

 Генерация файлов C++

Наконец, самое интересное. Преобразуем граф deep_mlp.pb в файлы C ++:

• deep_mlp.cpp – содержит реализацию модели;
• deep_mlp.hpp – интерфейс с программой. В нашем случае функция: get_deep_mlp_ctx (…). Позднее мы рассмотрим, как использовать эту функцию в main.cpp.
• deep_mlp_weight.hpp– содержит весовые коэффициенты нейронной сети.

Команда для создания файла C ++ имеет вид:

$ utensor-cli convert mnist_model/deep_mlp.pb --output-nodes=y_pred
... Applying sort_by_execution_order
... Transforming graph: mnist_model/deep_mlp.pb
... Applying quantize_weights
... Applying quantize_nodes
... Applying sort_by_execution_order
... Graph transormation done
... Generate weight file: models/deep_mlp_weight.hpp
... Generate header file: models/deep_mlp.hpp
... Generate source file: models/deep_mlp.cpp

Указание выходного узла помогает uTensor-cli анализировать и оптимизировать граф. Имя выходного узла отображается в обучающем сообщении в предыдущем разделе. Это зависит от того, как настроена сеть.

Компиляция программы

На этом этапе у нас должен быть Mbed-проект, содержащий:

• Mbed OS;
• библиотеку uTensor;
• реализацию графа в виде файлов C ++;
• Заголовочный файл входных данных.

Теперь, чтобы связать все вместе, нам нужен только main.cpp, листинг которого приведен ниже:

Листинг 1 – Файл main.cpp

Класс Context – это основной компонент программы, в котором происходит распознавание изображения. Get_deep_mlp () является сгенерированной функцией. Он автоматически заполняет объект Context графом вывода и принимает в качестве входных данных класс Tensor. Работа класса Context, получившего граф вывода, можно оценить по выходному результату (tensor). Имя выходного экземпляра tensor совпадает с именем выходного узла, как указано в учебном скрипте.

В нашем примере статический массив, определенный в input_data.h, используется в качестве входных данных. На практике в качестве входных данных могут выступать изображения с реального датчика или массивы данных хранящихся в памяти МК. Данные располагаются в памяти линейно (так же, как любой массив C). В процессе обработки приложение должно обеспечить неприкосновенность входного блока памяти.

Теперь мы можем скомпилировать весь проект, выполнив:

$ mbed compile -m K66F -t GCC_ARM –profile=uTensor/build_profile/release.json

Для компиляции Mbed-cli должен знать целевую платформу. В нашем случае это K66F. Вы можете изменить этот ключ с учетом используемой вами отладочной платы. Мы также используем собственный профиль сборки, чтобы включить поддержку C ++ 11. Далее на экране должно появиться примерно такое сообщение:

…Compile [ 99.9%]: uTensor_util.cppCompile [100.0%]: quantization_utils.cppLink: my_uTensorElf2Bin: my_uTensor| Module             |           .text |       .data |          .bss
|--------------------|-----------------|-------------|--------------
| CMSIS_5/CMSIS      |         68(+68) |       0(+0) |         0(+0)
| [fill]             |       505(+505) |     11(+11) |       22(+22)
| [lib]/c.a          |   69431(+69431) | 2548(+2548) |     127(+127)
| [lib]/gcc.a        |     7456(+7456) |       0(+0) |         0(+0)
| [lib]/m.a          |       788(+788) |       0(+0) |         0(+0)
| [lib]/misc         |       248(+248) |       8(+8) |       28(+28)
| [lib]/nosys.a      |         32(+32) |       0(+0) |         0(+0)
| [lib]/stdc++.a     | 173167(+173167) |   141(+141) |   5676(+5676)
| main.o             |     4457(+4457) |       0(+0) |     105(+105)
| mbed-os/components |         16(+16) |       0(+0) |         0(+0)
| mbed-os/drivers    |       844(+844) |       0(+0) |         0(+0)
| mbed-os/hal        |     1472(+1472) |       4(+4) |       68(+68)
| mbed-os/platform   |     3494(+3494) |   260(+260) |     221(+221)
| mbed-os/rtos       |     8313(+8313) |   168(+168) |   6057(+6057)
| mbed-os/targets    |     7035(+7035) |     12(+12) |     301(+301)
| models/deep_mlp1.o | 148762(+148762) |       0(+0) |         1(+1)
| uTensor/uTensor    |     7995(+7995) |       0(+0) |       10(+10)
| Subtotals          | 434083(+434083) | 3152(+3152) | 12616(+12616)
Total Static RAM memory (data + bss): 15768(+15768) bytes
Total Flash memory (text + data): 437235(+437235) bytes Image: ./BUILD/K66F/GCC_ARM/my_uTensor.bin

Программируем микроконтроллер

Обычно плата Mbed поставляется с USB-интерфейсом DAPLink. Этот инструмент существенно упрощает программирование, которое сводится к перетаскиванию файлов между окнами. После подключения платы Mbed вы должны увидеть на экране изображение, аналогичное рис. 4.

Рис. 4. Программирование в Mbed сводится к перетаскиванию файлов между окнами

Далее следует выполнить следующую последовательность действий:

• Подключите вашу плату;
• Найдите двоичный файл в ./BUILD/YOUR_TARGET_NAME/GCC_ARM / my_uTensor.bin;
• Перетащите его в точку монтирования Mbed DAPLink (показано на рис. 4);
• Дождитесь завершения передачи.

Получение результата

По умолчанию функции вывода в Mbed, printf () ориентированы на терминал последовательного порта. Интерфейс DAP-Link позволяет нам просматривать данные, передаваемые по USB. Для этого мы будем использовать CoolTerm (рис. 5).

Рис. 5. Настройка параметров терминала в CoolTerm

Далее следует выполнить следующую последовательность действий:

• Запустите CoolTerm;
• Перейдите к параметрам (значок Options);
• Нажмите на Re-Scan Serial Ports;
• Выберите порт usbmodem1234 (название может меняться при каждом новом подключении платы);
• Скорость передачи данных должна соответствовать скорости, определенной в файле main.cpp. В нашем случае 115200 бит/с;
• Нажмите ОК;
• Нажмите Connect.

Нажмите кнопку сброса на вашей отладочной плате. Вы должны увидеть следующее сообщение:

Simple MNIST end-to-end uTensor cli example (device)Predicted label: 7

Поздравляем! Вы успешно создали простую нейронную сеть на микроконтроллере!

Заключение

uTensor был разработан для того, чтобы объединить усилия разработчиков и ученых, занимающимися информационными технологиями. В настоящее время он поддерживает:

• Полностью связанные слои (MatMul & Add)
• Сверточные слои
• Пулинг;
• ReLu
• Softmax
• Argmax
• Dropout

Я считаю, что граничные вычисления – это новая парадигма для машинного обучения. Здесь мы сталкиваемся с уникальными возможностями и ограничениями. Скорее всего, в ближайшее время нам придется строить модели машинного обучения с учетом ограниченных возможностей и ориентируясь на конкретные приложения, но мы постоянно ищем пути продвижения в этой области.

Опубликовано: 26.06.2019
