Гибкий двухцветный e-Ink HAT дисплей с диагональю 2.13 дюйма для Raspberry Pi

2.13inch e-Paper HAT [D]– гибкий e-Ink HAT дисплей с диагональю 2.13 дюйма, с разрешением 212 х 104 пикселя, со встроенным контроллером, взаимодействующим через интерфейс SPI и поддерживающий частичное обновление. По сравнению с обычными e-Paper панелями, это панель, которую можно согнуть без повреждения и, кроме того, она тоньше и легче.

В сочетании с такими преимуществами, как сверхнизкое энергопотребление, широкий угол обзора > 170°, четкое отображение без электричества – это идеальный выбор для приложений, где требуется отображение на изогнутой поверхности: промышленные инструменты, интеллектуальные носимые устройства и так далее. Дисплей работает на отражение и, соответственно, в нем отсутствует задняя подсветка. Он способен отображать последний контент в течение длительного времени даже при выключенном питании, которое в основном необходимо только для обновления отображаемой страницы.

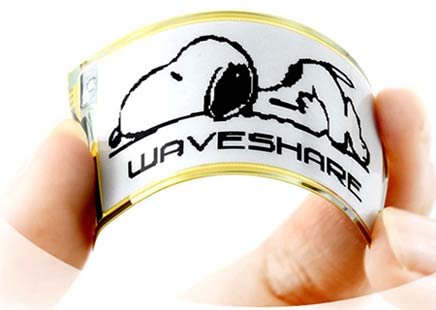

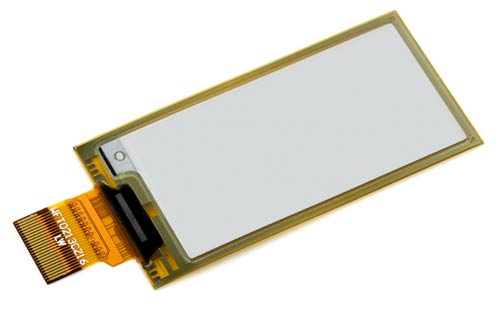

Рис. 1. Гибкая дисплейная панель e-Ink с диагональю 2.13 дюйма. Общий вид	Рис. 2. Гибкая дисплейная панель e-Ink с диагональю 2.13 дюйма

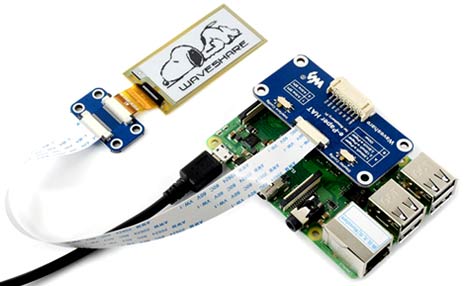

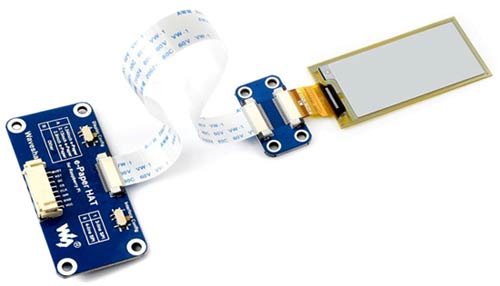

Рис. 3. Изделие 2.13inch e-Paper HAT [D] в сборе	Рис. 4. Изделие 2.13inch e-Paper HAT [D], подключенное к Raspberry Pi

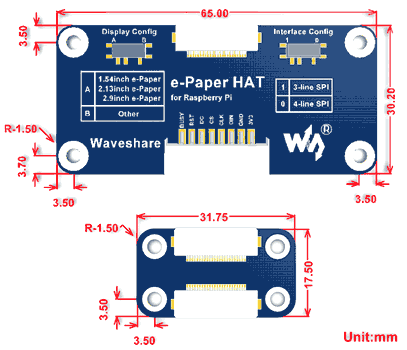

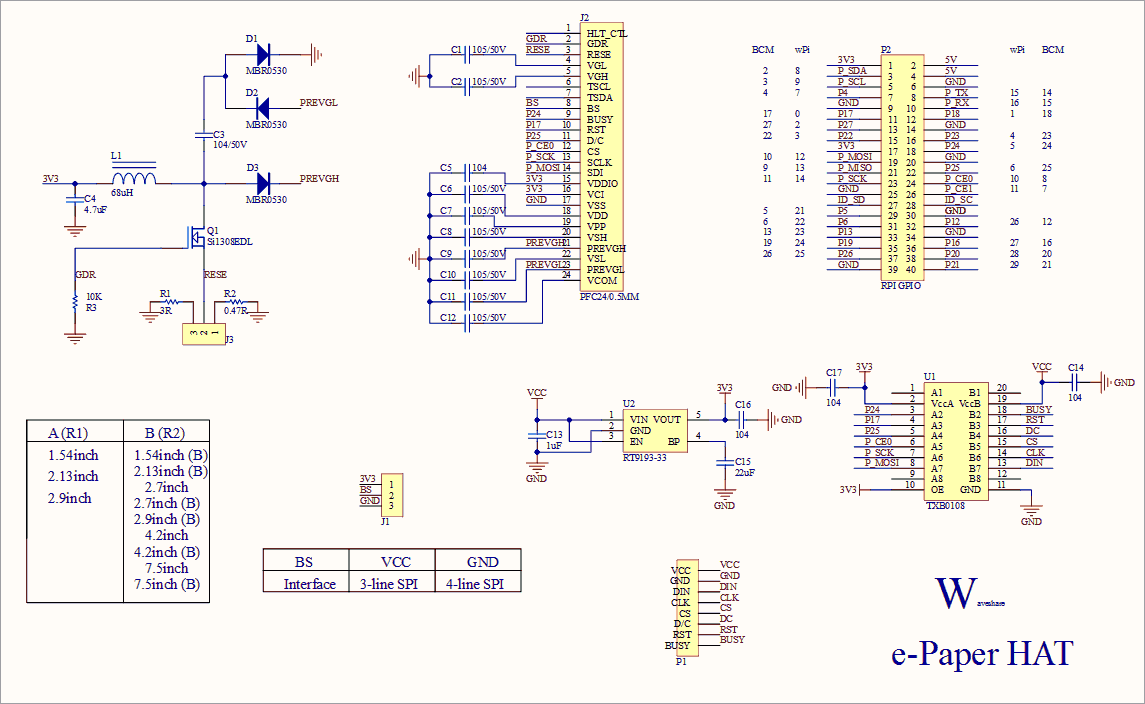

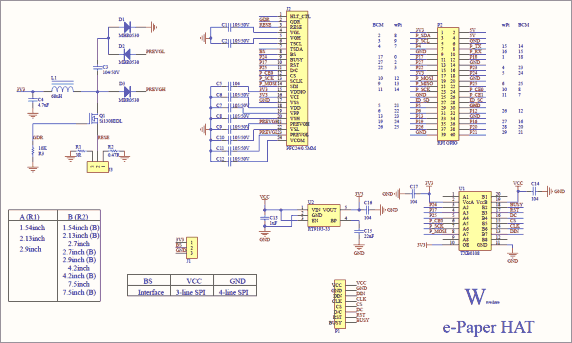

Рис. 5. Размеры плат e-Paper HAT Driver	Рис. 6. Схема принципиальная электрическая платы драйвера e-Paper Driver HAT

Отличительные особенности:

• Гибкий e-Paper дисплей (Не сгибайте секцию FPC!);
• Отсутствие задней подсветки, длительное отображение последнего контента даже при выключенном питании;
• Ультрамалое потребление. Питание требуется в основном для обновления страницы;
• Стандартный 40-контактный разъем расширения GPIO, поддерживающий серию плат Raspberry Pi, Jetson Nano;
• Сохранены контактные площадки SPI интерфейса под пайку для подключения к другим микроконтроллерным платам, таким как Arduino, Nucleo и т.д.;
• Изделие поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Jetson Nano/ Arduino/ STM32);
• Рабочее напряжение: 3.3 В;
• Интерфейс: 3-проводной SPI, 4-проводной SPI;
• Внешние размеры, мм: 2 ? 29.2 ? 0.3;
• Размер дисплея: 71 мм ? 48.55 мм;
• Шаг точек: 229 х 0.228;
• Разрешение: 212 x 104;
• Отображаемые цвета: черный, белый;
• Уровень серого: 2;
• Полное время обновления страницы: 2 сек.;
• Потребление при обновлении страницы: 26.4 мВт(тип.);
• Потребление в режиме ожидания: <0.017mW;
• Угол обзора: >170°.

Интерфейс

Ресурсы для разработок можно найти на сайте производителя.

Производители: Wvshare
