Отладочная плата IO Board Plus для модулей Raspberry Pi CM3/CM3L/CM3+/CM3+L
Compute Module IO Board Plus - отладочная плата (Рис. 1 – Рис. 6) ввода-вывода, в которую можно установить вычислительный модуль Raspberry Pi и использовать ресурсы RPi более гибко. Изделие совместимо с модулем Compute Module IO Board V3 от Raspberry Pi Foundation, а также с различными компонентами общего применения.
На отладочной плате имеется разъем Raspberry Pi GPIO для подключения различных плат Raspberry Pi HAT. Изделие также совместимо с шилдами Arduino. Для подключения устройств, подобных цифровому датчику температуры DS18B20, плата обеспечена однопроводным интерфейсом 1-Wire. Для тестирования линий ввода-вывода на плате имеются 4 кнопки, 4 светодиода и 1 зуммер. Встроенный USB HUB позволяет подключать большее число устройств USB. На плате также доступен ИК-приемник и ИК пульт дистанционного управления. Для целей отладки имеется встроенный USB-UART мост. Кроме того, изделие оборудовано интерфейсом для подключения датчиков, 10-разрядным 11-канальным АЦП 38 KSPS, 16-разрядным 2-канальный ЦАП и часами реального времени RTC.
 |  |

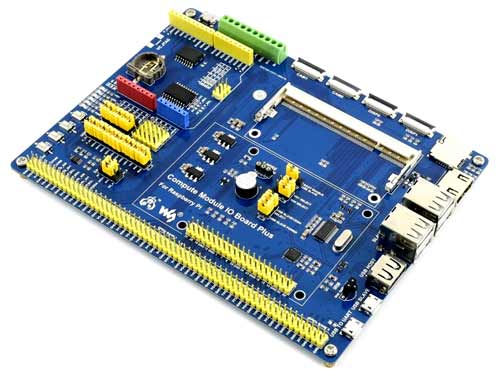

| Рис. 1. Отладочная плата Compute Module IO Board Plus. Общий вид | Рис. 2. Отладочная плата с установленным вычислительными модулем Raspberry Pi Compute Module |
 |  |

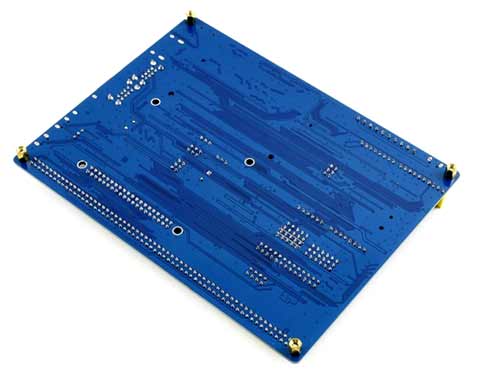

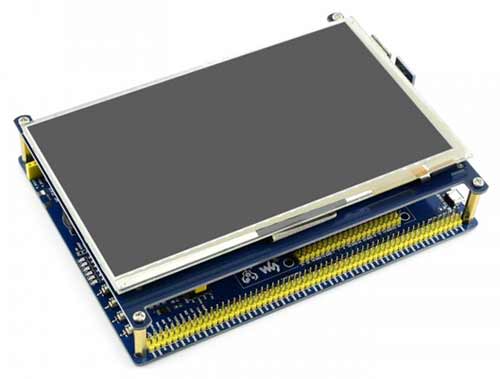

| Рис. 3. Отладочная плата с установленным дисплеем | Рис. 4. Отладочная плата Compute Module IO Board Plus. Вид снизу |
 |  |

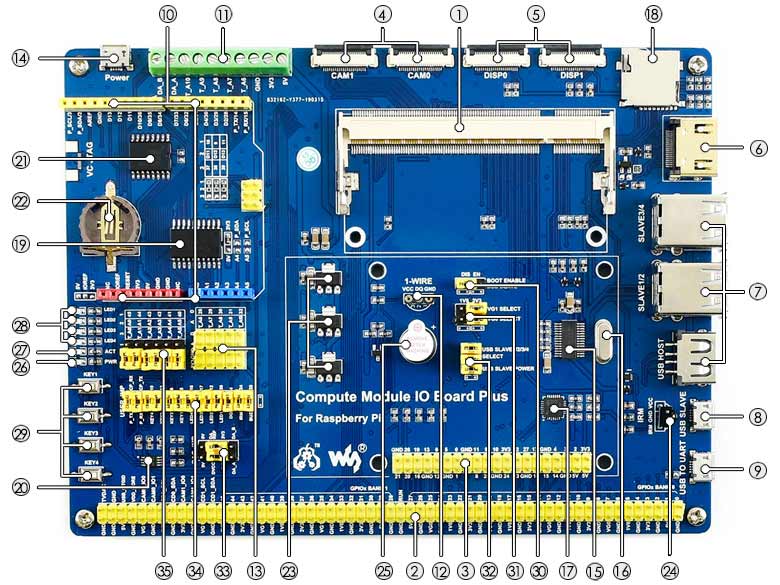

| Рис. 5. Размеры отладочной платы Compute Module IO Board Plus | Рис. 6. Расположение компонентов на отладочной плате Compute Module IO Board Plus |
Отличительные особенности:
- Разъем интерфейса вычислительного модуля:для установки модуля Compute Module (CM3 / CM3L / CM3+ / CM3+L);
- Разъем GPIO Compute Module: обеспечивает доступ ко всем выводам вычислительного модуля;
- Разъем Raspberry Pi GPIO:для подключения плат Raspberry Pi HAT;
- Интерфейс CSI: порты камер, для подключения Raspberry Pi Camera;
- Интерфейс DSI: порт дисплея, для подключения Raspberry Pi LCD;
- Порт HDMI;
- Порты USB: для подключения USB-устройств;
- Ведомый интерфейс USB: позволяет записать образ системы в Compute Module 3/3+;
- Интерфейс USB-UART: для последовательной отладки;
- Разъемы Arduino: для подключения шилдов Arduino;
- Клеммник с винтовыми зажимами и подключенными АЦП/ЦАП;
- Интерфейс 1-WIRE: для подключения устройств с 1-проводным интерфейсом, подобных DS18B20;
- Интерфейс датчиков;
- Питающий порт: 5 В, 2.5 A;
- 1S:микросхема USB хаба;
- Кварцевый резонатор: 12 МГц;
- CP2102: микросхема моста USB - UART;
- Слот для Micro SD карты: установите Micro SD карту с предустановленной системой для запуска вычислительного модуля, например, Compute Module 3/3+ Lite;
- TLC1543: микросхема АЦП;
- DAC8552: микросхема 16-разрядного 2-канального ЦАП;
- DS3231: микросхема высокоточных часов реального времени (RTC) с I2C интерфейсом;
- Держатель батареи RTC:поддержка батареи CR1220;
- Стабилизатор напряжения:3 В/ 2.5 В/ 1.8 В;
- LFN0038K: ИК-приемник;
- Зуммер;
- Индикатор питания;
- Индикатор ACT:индикация статуса Micro SD карты;
- Пользовательские светодиоды;
- Пользовательские кнопки;
- Выбор загрузки (BOOT):
- EN: разрешить ПК доступ к SD карте/eMMC через USB SLAVE
- DIS: вычислительный модуль будет загружаться от SD карты/eMMC
- Выбор питания VGx:настройка уровня I/O;
- Джампер разрешения USB хаба:включение хаба и выбор питания USB SLAVE;
- Конфигурирование АЦП/ЦАП:конфигурирование источника питания и опорного напряжения АЦП/ЦАП;
- Настройка периферии: настройка выводов управления UART, пользовательских кнопок, пользовательских светодиодов, интерфейса 1-WIRE, ИК приемника и зуммера;
- Выбор Arduino AD:
- Соединение 1 и 2: Arduino A0-A5 как контакты для цифрового управления
- Соединение 2 и 3: Arduino A0-A5 в качестве AD входов
Внимание: В комплект поставки не включены вычислительный модуль и LCD.
