Отладочная плата Longan Nano для RISC-V микроконтроллера GD32VF103
102991302 – отладочная плата Sipeed Longan Nano на основе микроконтроллера общего назначения от компании GigaDevice GD32VF103CBT6 с 32-битным ядром с открытой архитектурой RISC-V и впечатляющим балансом вычислительной мощности, пониженного энергопотреблением и набора периферийных устройств. Плата может быть полезна студентам, инженерам и энтузиастам для работы с процессором нового поколения RISC-V. Отладочная плата поставляется с IPS RGB LCD дисплеем с диагональю 0.96 дюйма и разрешением 160х80 и с акриловым прозрачным корпусом.
Микроконтроллер GD32VF103 имеет процессорное ядро Bumblebee с тактовой частотой до 108 МГц. Поддерживается набор команд RV32IMAC и функции быстрого прерывания ECLIC (Enhancement Core-Local Interrupt Controller). Потребляемая мощность ядра составляет всего 1/3 от традиционного Cortex-M3.
Отладочная плата Longan Nano выпускается с двумя рядами контактов, расстояние между которыми составляет 700 мил. Изделие может быть установлено непосредственно в макетную плату. На Longan Nano имеется 8 МГц кварцевый резонатор, кварцевый резонатор RTC 32.768 кГц, слот Mini TF и интерфейс USB тип С.
Longan Nano поддерживает несколько методов загрузки: загрузку USB DFU; загрузку UART ISP; загрузку JTAG. В режиме USB DFU для загрузки программ в микроконтроллер отладочной платы пользователю понадобится только кабель USB тип C. В то же время, Longan Nano поддерживает стандартный JTAG интерфейс, который можно использовать для отладки с любым отладчиком с поддержкой JTAG, например, J-Link. Кроме того, компания Sipeed адаптировала IDE PlatformIO для отладочной платы Longan Nano, которая может быть использована для визуальной разработки на нескольких платформах, таких как Windows/ Linux: https://github.com/sipeed/platform-gd32v.
Спецификация | |
Микроконтроллер | GD32VF103CBT6 на основе 32-битного RISC-V ядра |
Потребление ядра | Всего 1/3 от традиционного Cortex-M3 |
Встроенная в чип память | 128КБ Flash, 32КБ SRAM |
Периферия |
|
SOFTWARE | |
IDE | PlatformIO IDE, поддержка отладки, Arduino |
Компиляция & Отладка | GCC, OpenOCD |
Операционная система | RT-Thread, LiteOS |
Аппаратное обеспечение | |
Расширение памяти | Слот для TF карт |
Расширение для дисплея | 8-контактный 0.5 мм FPC блок расширения для 160x80 RGB IPS LCD (SPI интерфейс) |
Отладочный интерфейс | 2x4 контакта к JTAG отладочному интерфейсу |
Коннектор | Двухрядный с шагом контактов 2.54 мм |
Кварц | 8 МГц пассивный высокоскоростной кварцевый резонатор +32.768 кГц низкоскоростной RTC кварцевый резонатор |
 |  |

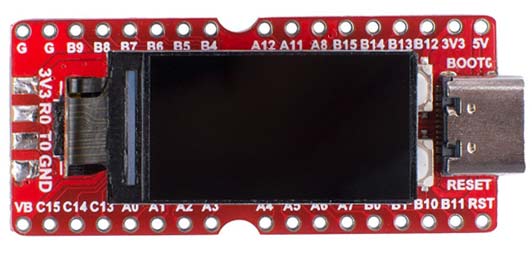

| Рис. 1. Отладочная плата Sipeed Longan Nano (102991302). Общий вид | Рис. 2. Отладочная плата Sipeed Longan Nano (102991302). Вид сверху |
 |  |
| Рис. 3. Отладочная плата Sipeed Longan Nano (102991302). Вид снизу | Рис. 4. Отладочная плата Sipeed Longan Nano (102991302) и прозрачный акриловый корпус |
 |  |

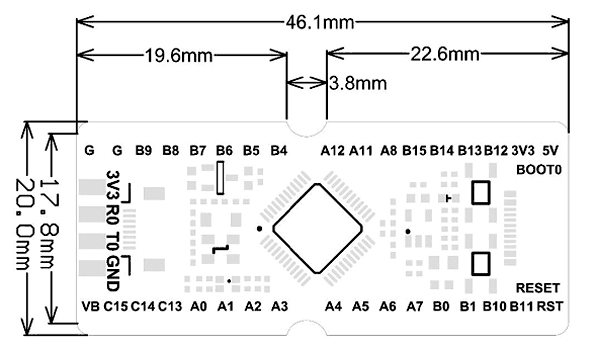

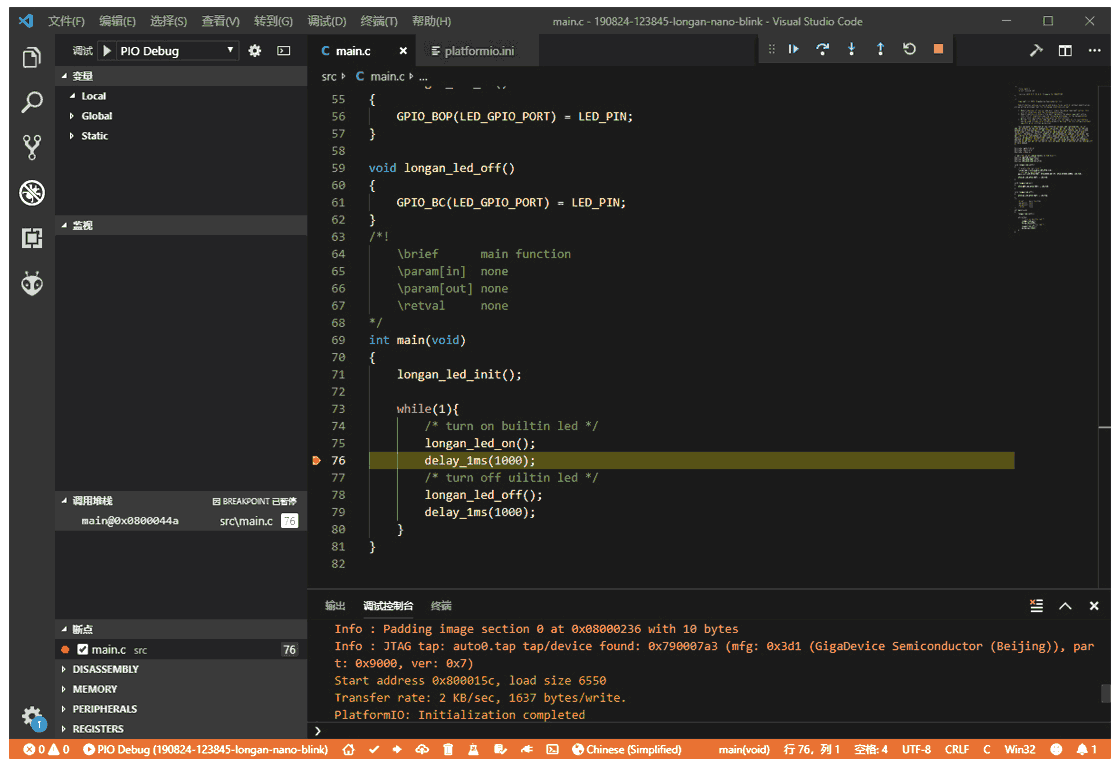

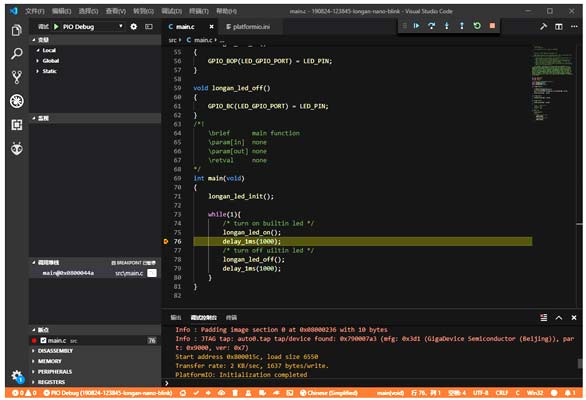

| Рис. 5. Размеры платы Sipeed Longan Nano (102991302) | Рис. 6. Окно IDE PlatformIO |
Отличительные особенности:
- 32-разрядный RISC-V микроконтроллер GD32VF103CBT6 с ядром Bumblebee
- Тактовая частота до 108 МГц
- 128КБ Flash, 32КБ SRAM
- Поддерживается набор команд RV32IMAC
- Контроллер быстрого прерывания ECLIC
- Потребляемая мощность ядра составляет всего 1/3 от традиционного Cortex-M3
- 4 x 16-битных таймера общего назначения
- 2 x базовых 16-битных таймера
- 1 x улучшенный 16-битный таймер
- Сторожевой таймер Watchdog, RTC, 64-битный таймер Systick
- 3x USART, 2 x I2C, 3 x SPI, 2 x I2S, 2 x CAN, 1 x USB FS (OTG)
- 2 x ADC (10 каналов), 2 x DAC
- Кварцевый резонатор 8 МГц
- Кварцевый резонатор RTC32,768 кГц
- RGB IPS LCD (SPI интерфейс)
- JTAG, DFU, UART ISP
- Двухрядный разъем с шагом контактов 2.54 мм
- IDE: PlatformIO, поддержка отладки; Arduino
- Компиляция и отладка: GCC, OpenOCD
- Операционная система: RT-Thread, LiteOS
Страница изделия на сайте производителя.
Производители: SEEED
Опубликовано: 15.11.2019
