Отладочная плата GD32 RISC-V Dev Board с поддержкой GUI

102991315 – еще одна отладочная плата от SEEED для RISC-V микроконтроллера. Новая плата SeeedStudio GD32 RISC-V Dev Board оборудована более мощным микроконтроллером GD32VF103VBT6 и имеет больше ресурсов ввода-вывода, встроенную флэш-память, коммуникационные интерфейсы и пр. С этой платой пользователь может запустить GUI.

GD32VF103VBT6 работает на частотах до 108 МГц и представляет собой микроконтроллер общецелевого назначения на основе ядра RISC-V со 128 КБ встроенной флэш-памяти и 32 КБ SRAM. GD32VF103VBT6 предоставляет пользователю множество интерфейсных ресурсов: 5x U(S)ART, 2 x I2C, 3 x SPI, 2 x I2S, 2 x CAN2.0, 1 x USB FS.

Имеется доступ к 80 линиям GPIO микроконтроллера GD32VF103, которые соответствуют разнообразным потребностям проектов. Благодаря встроенной флэш-памяти объемом 8 МБ и 256-байтной EEPROM разработчик может реализовывать более сложные приложения. Кроме того, пользователю предоставляется множество периферийных ресурсов на отладочной плате, включая интерфейс LCD, порт USB Type C, слот для TF-карты, две пользовательские кнопки и три пользовательских светодиода.

SeeedStudio активно участвует в создании экосистемы для RISC-V и поддерживает IDE PlatformIO и Arduino framework для Seeedstudio GD32. Пользователь может либо провести разработку со знакомым ему Arduino API, или скопировать существующие приложения Arduino, напрямую скомпилировать и запустить их.

Отладочная плата SeeedStudio GD32 RISC-V Dev Board является сюрпризом для разработчиков, заинтересованных в использовании RISC-V. Для этого продукта производитель поддерживает Seeed_Arduino_LCD, который представляет собой облегченный графический интерфейс  пользователя на основе TFT_eSPI от Bodmer. Пользователь может использовать API TFT_eSPI для разработки своих собственных продуктов или брать приложения на основе TFT eSPI и запускать их напрямую.

Поскольку плата SeeedStudio GD32 может работать с графическим интерфейсом пользователя, производитель предлагает комплекты с LCD.

Рис. 1. Отладочная плата SeeedStudio GD32 RISC-V Dev Board (102991315). Общий вид	Рис. 2. Отладочный плата SeeedStudio GD32 RISC-V Dev Board (102991315). Вид сверху

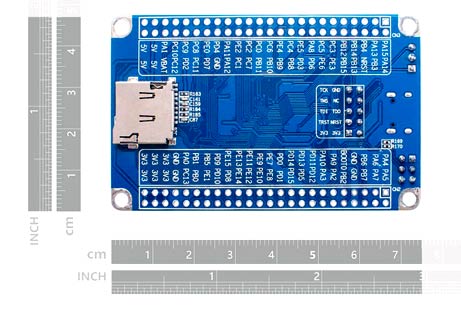

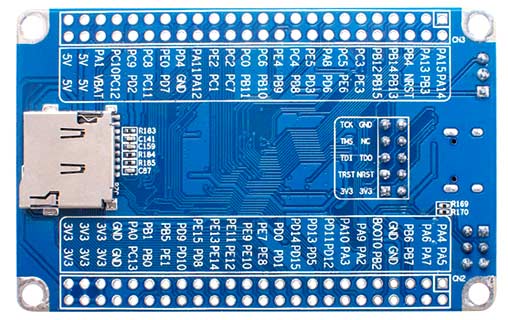

Рис. 3. Отладочная плата SeeedStudio GD32 RISC-V Dev Board (102991315). Вид снизу	Рис. 4. Размеры отладочной платы SeeedStudio GD32 RISC-V Dev Board (102991315)

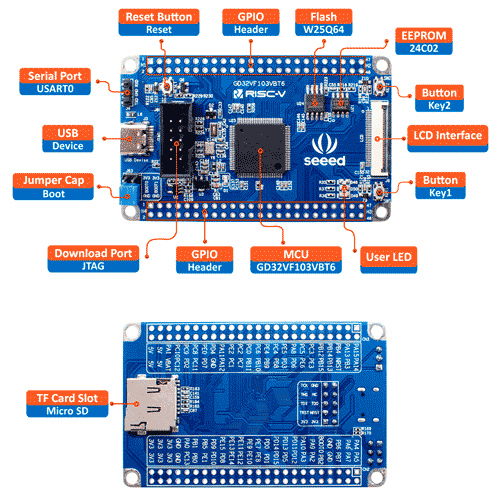

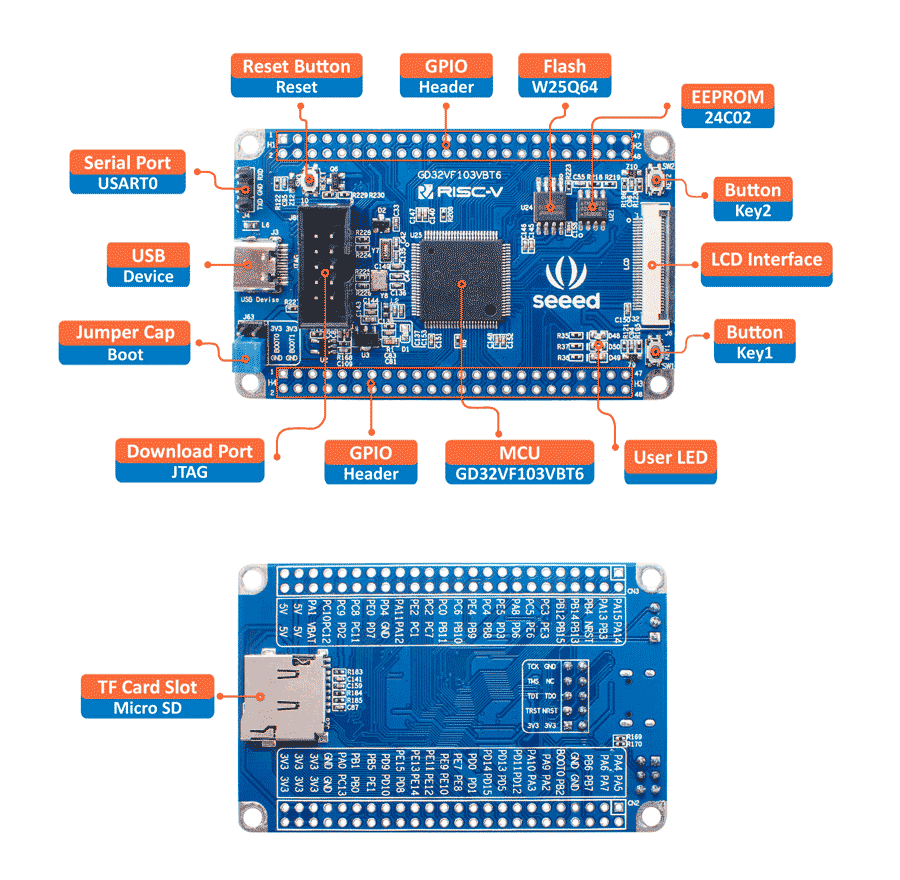

Рис. 5. Расположение основных компонентов на плате SeeedStudio GD32 RISC-V Dev Board (102991315)	Рис. 6. Распиновка платы SeeedStudio GD32 RISC-V Dev Board (102991315)

Отличительные особенности:

• Микроконтроллер GigaDevice GD32VF103VBT6, RISC-V, 108 МГц, флэш-память 128 КБ
• Встроенная NOR spiFlash флэш-память 8 МБ
• LCD-интерфейс: 16-битный интерфейс 8080 и SPI интерфейс управления сенсорным экраном
• USB Type C
• Поддержка GUI

Страница изделия на сайте производителя.
