Трехосевой датчик магнитного поля с высоким разрешением

MMC5983MA компании MEMSIC представляет собой трехосевой магниточувствительный AMR-датчик со встроенной обработкой сигналов и шиной I2C/SPI, пригодный для применения в автомобильной электронике. Магнитометр отличается высокой чувствительностью с разрядностью АЦП 16/18 бит. Он предназначен для измерения магнитных полей в пределах полной шкалы ±8 Гаусс с разрешением 0.25 мГс/0.0625 мГс (LSB), суммарным уровнем шума 0.4 мГс СКЗ и точностью измерения направления ±0.5º.

Встроенная функция SET/RESET позволяет достичь высокой точности и повторяемости результатов измерений магнитного поля. Операцию SET/RESET можно выполнять для каждого измерения, циклически либо в случае изменения температуры на определенную величину. Данные о температуре доступны по интерфейсу I2C. Также SET/RESET очищает датчики от остаточной магнитной поляризации, возникающей при воздействии внешнего магнитного поля. Магнитометр может осуществлять обмен данными по интерфейсам I2C с тактовой частотой 400 кГц или SPI с частотой 10 МГц.

MMC5983MA производится в низкопрофильном корпусе LGA-16 (3х3х1 мм) и работает в температурном режиме от -40 °C до 105 °C.

Применение:

• Электронный компас и навигация;
• Позиционирование;
• Измерения магнитного поля.

Особенности:

• Диапазон измерения напряженности магнитного поля: ±8 Гс;
• Разрешение: 18 бит;
• Общий среднеквадратичный шум: 0.4 мГс;
• Погрешность измерения направления: ±0.5º;
• Интерфейсы: SPI (10 МГц), I2C (400 кГц);
• Предельная скорость передачи данных: 1000 Гц;
• Размагничивание со встроенной функцией SET/RESET устраняет:
  • температурную ошибку смещения,
  • остаточную намагниченность, возникающую под влиянием мощных внешних полей;
• Встроенная компенсация погрешности чувствительности;
• Встроенный датчик температуры;
• Прерывание по готовности данных;
• Низкое энергопотребление;
• Напряжение питания: 2.8…3.6 В;
• Потребляемый ток: 450 мкА (7 изм/с);
• Ток в выключенном состоянии: 1 мкА;
• Корпус: LGA-16, 3х3х1 мм;
• Автомобильная квалификация: AEC-Q100

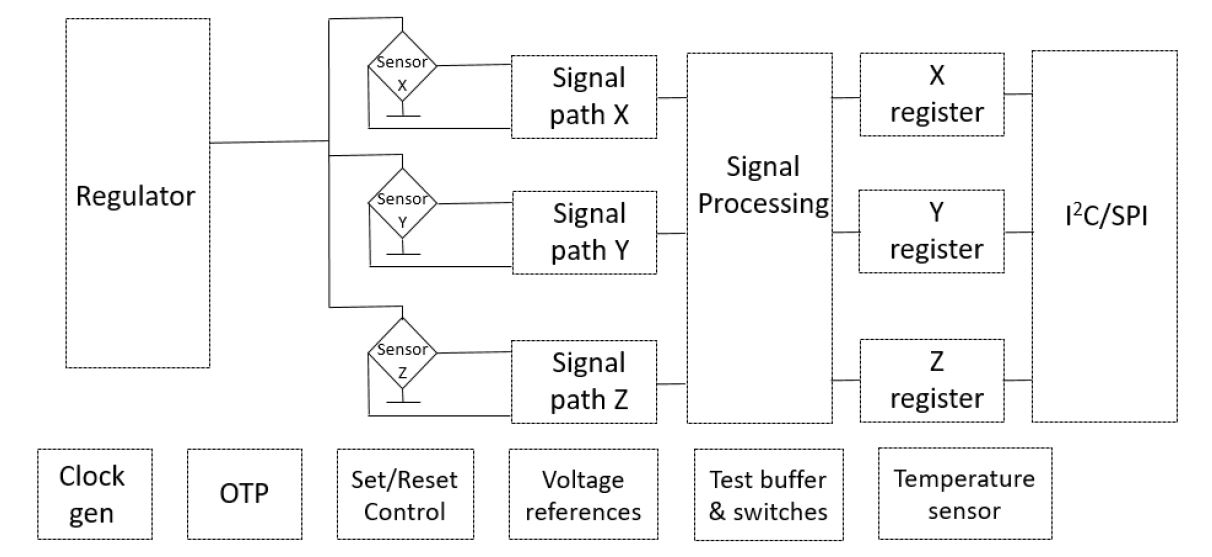

Рис. 1. Структурная схема MMC5983MA
