Датчики влажности Winsen

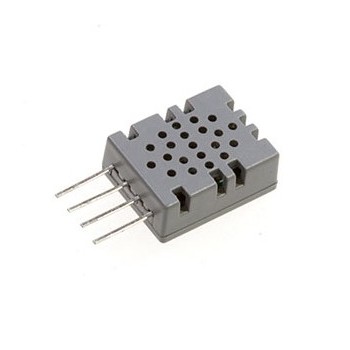

В состав модулей Winsen ZS03 и ZS05 входит полимерный датчик влажности и термистор NTC для контроля температуры. Связь с микроконтроллером поддерживается с помощью стандартной однопроводной шины (рис. 2 и 3), а ZS05 можно подключить по интерфейсу I2C (рис. 1).
В модели ZS05 с помощью вывода SCL при включении питания можно выбрать тип интерфейса. Вывод SDA для чтения и записи данных поддерживает три состояния.
Датчики влажности ZS могут заменить аналогичные продукты производства Honeywell, TE, STMicroelectronics, Texas Instruments.
Области применения:
- Торговое оборудование;
- Грузоперевозки товаров;
- Промышленное производство;
- Системы климат-контроля;
- Домашнее оборудование;
- Контроль окружающей среды.
Основные параметры:
- Измерение влажности: 20...90% RH;
- Погрешность измерения влажности: ±5% RH;
- Измеряемая температура: -20…60 °C;
- Погрешность измерения температуры: ±1 °C;
- Питающее напряжение: 3.3...5.5 В (ZS03); 2.7...5.5 В (ZS05);
- Ток потребления в третьем состоянии: 20 мкА (ZS05);
- Выходной ток: 8 мА (ZS05);
- Время отклика: 5 с;
- Интерфейс: цифровой однопроводной (ZS03, ZS05); I2C (ZS05);
- Размеры: 16х12.5х6 мм (ZS03); 15.5х12х5.5 мм (ZS05)

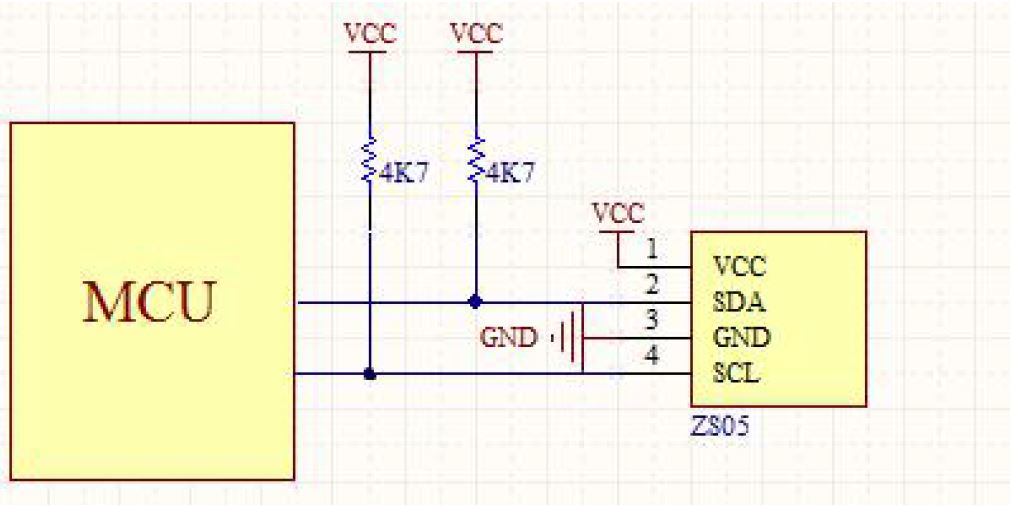

Рис. 1. Схема включения ZS05 по интерфейсу I2C

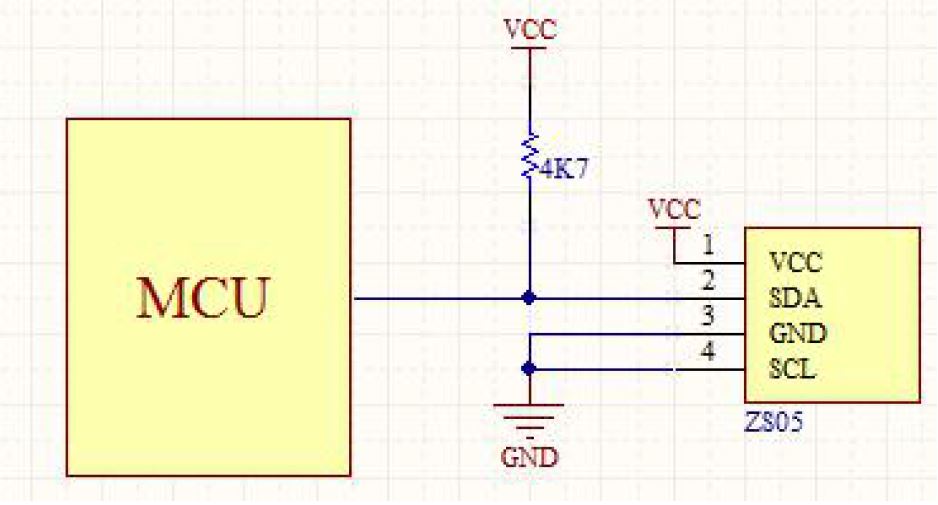

Рис. 2. Схема включения ZS05 по однопроводной шине
Рис. 3. Схема включения ZS03
