Резисторы - самые массовые электронные компоненты
В каталоге ДКО Электронщик присутствуют более 173 000 различных наименований от 59 производителей: постоянные, переменные и подстроечные резисторы, термисторы и сборки. Среди постоянных транзисторов доступны как перемычки, так и позиции с номинальным сопротивлением 50 мкОм...50 ГОм и с рассеиваемой мощностью 0,02...1000 Вт производства Yageo, Panasonic, Viking, Fenghua и других брендов. Компании используют различные технологии производства, что определяет область применения. Например, Yageo выпускает несколько десятков серий резисторов, наиболее востребованные модели которых приведены в таблицах 1 (со сквозным монтажом) и 2 (с поверхностным монтажом).

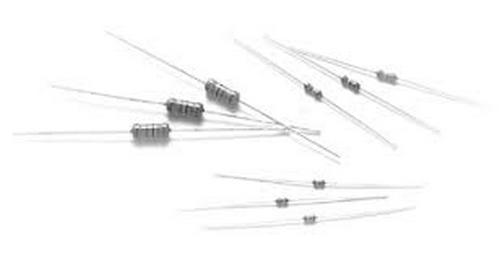

Таблица 1. Постоянные резисторы производства компании Yageo для сквозного монтажа
| Серия | Описание |
AEC-Q200 |
| Углеродные | ||
| Общего назначения. | Да | |
| Металлопленочные | ||
| Общего назначения. | Да | |
| Прецизионные, допуск ±0.02...0.1%, ТКС ±5...25 ppm/°C. | ||
| Общего назначения, огнестойкие. | - | |
| Высоконадежные высоковольтные: рабочее напряжение до 7 кВ, перенапряжение до 14 кВ. Широкий диапазон сопротивлений: до 68 МОм. Огнеупорное покрытие. Соответствие стандартам UL1676 и VDE0860. | ||
| Проволочные | ||
| Общего назначения с огнеупорным покрытием. | - | |
| Предохранительные, легкоплавкие (менее 60 с при 25- или 35-кратной мощности), проволочные. Взрывозащищенные с огнеупорным покрытием. Сертификация UL1412. | ||
| Цементные проволочные или металлооксидные мощностью до 40 Вт, общего назначения, в керамическом прямоугольном корпусе. | ||
Таблица 2. Чип-резисторы производства компании Yageo
|
Серия |
Описание |
AEC-Q200 |
|
Толстопленочные |
||
| Самая популярная серия общего назначения, стандартные характеристики. |
- |
|
|
RE |
Прецизионные, допуск ±0.1...1%, ТКС ±50 ppm/°C. | |
|
RL |
Токоизмерительные. | |
| Да | ||
| Высоковольтная серия, максимальное рабочее напряжение 500 В. | ||
| Для автомобильных приложений, устойчивы к серосодержащей окружающей среде, ТКС ±50 ppm/°C. | ||
| Для работы в цепях, подверженных всплескам перенапряжения. | ||
|
Тонкопленочные |
||
| Прецизионные, допуск ±0.01...1%, ТКС ±5...50 ppm/°C. | - | |
| Прецизионные, допуск ±0.01...1%, ТКС ±5...50 ppm/°C. Устойчивы к серосодержащей окружающей среде. | Да | |
|
Металлопленочные |
||
|
Токоизмерительные, PA – на металлической подложке, PE – на керамической. |
Да | |
| Цилиндрического исполнения (MELF). | ||
Разделы: Резисторы постоянные
Опубликовано: 01.07.2025
