Антенна для спутниковой навигации DAE1590R25 от Jiakang

Специализация компании Jiakang — исследования и производство керамических материалов для электроники и компонентов, в том числе пьезокерамические резонаторы, фильтры и приводы, излучатели и сенсоры ультразвука, диэлектрические резонаторы и патч-антенны для ГНСС, в том числе DAE1590R2540ABBD1-T (рис. 1), предназначенная для работы с навигационными системами GLONASS, BEIDOU, GPS и GALILEO. Ее компактные размеры (25x25x4 мм) позволяют эксплуатацию в мобильных навигаторах, различных системах отслеживания/мониторинга и в качестве бюджетного варианта для навигационного оборудования транспортных средств. Диаграмма комплексного импеданса антенны показана на рис. 2.

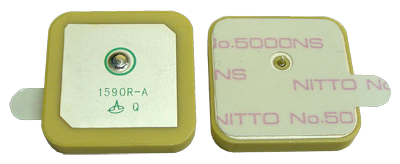

Рис. 1. Патч-антенна DAE1590R2540ABBD1-T

Параметры DAE1590R2540ABBD1-T:

• Основная частота: 1597.5±3 МГц;
• Ширина полосы пропускания по уровню -7 дБ: 25 МГц;
• Поляризация: правая круговая;
• *Пиковое усиление:
  • 1575 МГц: 4.41 дБик;
  • 1592 МГц: 4.45 дБик;
  • 1609 МГц: 4.28 дБик;
• *Отношение осей эллипса поляризации:
  • 1575 МГц: 10.7 дБ;
  • 1592 МГц: 5.8 дБ;
  • 1609 МГц: 11.2 дБ;
• Активная/реактивная составляющие импеданса (1597.5 МГц): 20±10 / 28±10 Ом;
• Волновое сопротивление: 50 Ом;
• Диэлектрическая проницаемость: 21;
• Зависимость частоты от температуры: <20 ppm/°C.

* Измерено на заземляющей плоскости 70x70 мм.

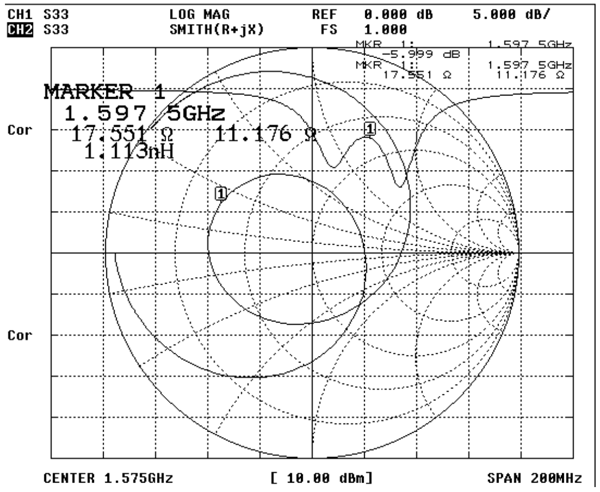

Рис. 2. Импедансная диаграмма патч-антенны DAE1590R2540ABBD1-T
