Миниатюрный контроллер ККМ повышает эффективность преобразователей

Компания Infineon производит многофункциональный контроллер IRS2505L для источников питания. Основное назначение микросхемы - управление корректором коэффициента мощности (ККМ). Контроллер работает в режиме критической проводимости, то есть ток в катушке индуктивности коммутируется в момент достижения нуля. На рисунке 1 приведены токи через индуктивность в режимах критической проводимости (CrM), непрерывной проводимости (CCM) и прерывистой проводимости (DCM). Режим критической проводимости позволяет добиться минимальных потерь на переключение силового транзистора и диода при мощностях до 150 Вт в сочетании с простотой схемы управления. Схема включения IRS2505L в режиме ККМ представлена на рисунке 2. Помимо корректора коэффициента мощности, контроллер IRS2505L можно применить в повышающих, повышающе-понижающих и обратноходовых преобразователях. Схемы включения приведены на рисунке 3.

Несмотря на ограниченное количество выводов и миниатюрные размеры, контроллер обладает дополнительными функциями защиты от превышения выходного напряжения и перегрузки по току (режим cycle-by-cycle). Цепи питания контроллера защищены от пониженного и повышенного напряжения.

Контроллер производится в миниатюрном корпусе SOT-23 с пятью выводами, который занимает на 70% меньшую площадь по сравнению с традиционным SOIC-8.

IRS2505L найдут применение в корректорах коэффициента мощности, светодиодных драйверах, электронных балластах для газоразрядных ламп, адаптерах и прочих источниках питания средней мощности, где важны малые габариты в сочетании с отличными техническими характеристиками.

Основные характеристики и особенности IRS2505L:

Входное напряжение: 11…20 В
Потребляемый ток: 10 мА
Миниатюрный корпус: SOT-23-5
Температурный диапазон: -40…125°С
Работа ККМ в режиме критической проводимости
Не требуется дополнительной обмотки для реализации ККМ
Низкий пусковой ток
Высокий коэффициент мощности и низкий коэффициент гармонических искажений
Хорошая стабилизация тока или напряжения
Защита MOSFET от перегрузки по току (cycle-by-cycle)
Защита от превышения напряжения по выходу
Встроенный стабилитрон по входу питания 20,8 В
Высокий КПД
Защита от защелкивания на всех входах и выходах
Встроенная ESD-защита на всех выводах

Рисунок 1. Токи в дросселе ККМ в режимах: a) прерывистой проводимости; b) критической проводимости; c) непрерывной проводимости.

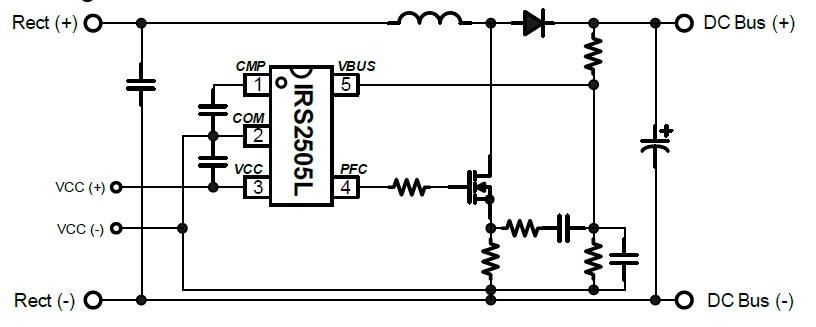

Рисунок 2. Схема включения IRS2505L в режиме ККМ

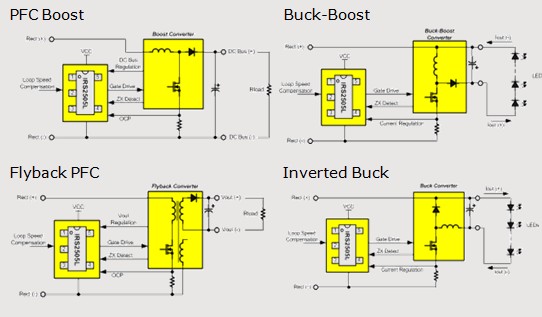

Рисунок 3. Схемы включения IRS2505L
