Многофункциональные счётчики импульсов серии СИМ-05

Счетчики импульсов серии СИМ-05 предназначены для подсчета моточасов, количества выпускаемой продукции, длины материала и тому подобного. СИМ-05 может вести как прямой, так и обратный счет. Наличие встроенного таймера позволяет вести учет времени.

Монтаж устройства происходит на ровную твердую поверхность (модель СИМ-05-1-17) или в дверцу шкафа (СИМ-05-1-09). Корпус изготовлен из ударопрочного пластика. На фронтальной части располагаются четыре сенсорные кнопки и экран, способный отображать числа из шести разрядов. СИМ-05-1-17 имеет два герметических ввода, предназначенных для надежного крепления отходящих проводов.

В качестве источника импульса могут использоваться различные датчики с PNP- или NPN-выходами, HTL, беспотенциальный контакт.

Технические характеристики:

диапазон пределов подсчета: -99999…9999;
четыре входа:
- счетчик 1;
- счетчик 2;
- сброс, предназначенный для обнуления результатов;
- блокировка, с помощью которой формируется условие, когда счета импульсов не происходит.
счет прямой/обратный или таймер;
два входа;
возможность суммирования сигналов, поступающих с двух входов;
точность отображения: до 0,001;
подсчет моточасов;
сохранение данных в памяти при отключении питания;
наличие двух релейных выходов;
U пит = 220 В AC, 12/24 В DC;
размеры:
- 82 x 80 x 56 мм (СИМ-05-1-17);
- 96 x 96 x 75 мм (СИМ-05-1-09);
климатическое исполнение: УХЛ4.

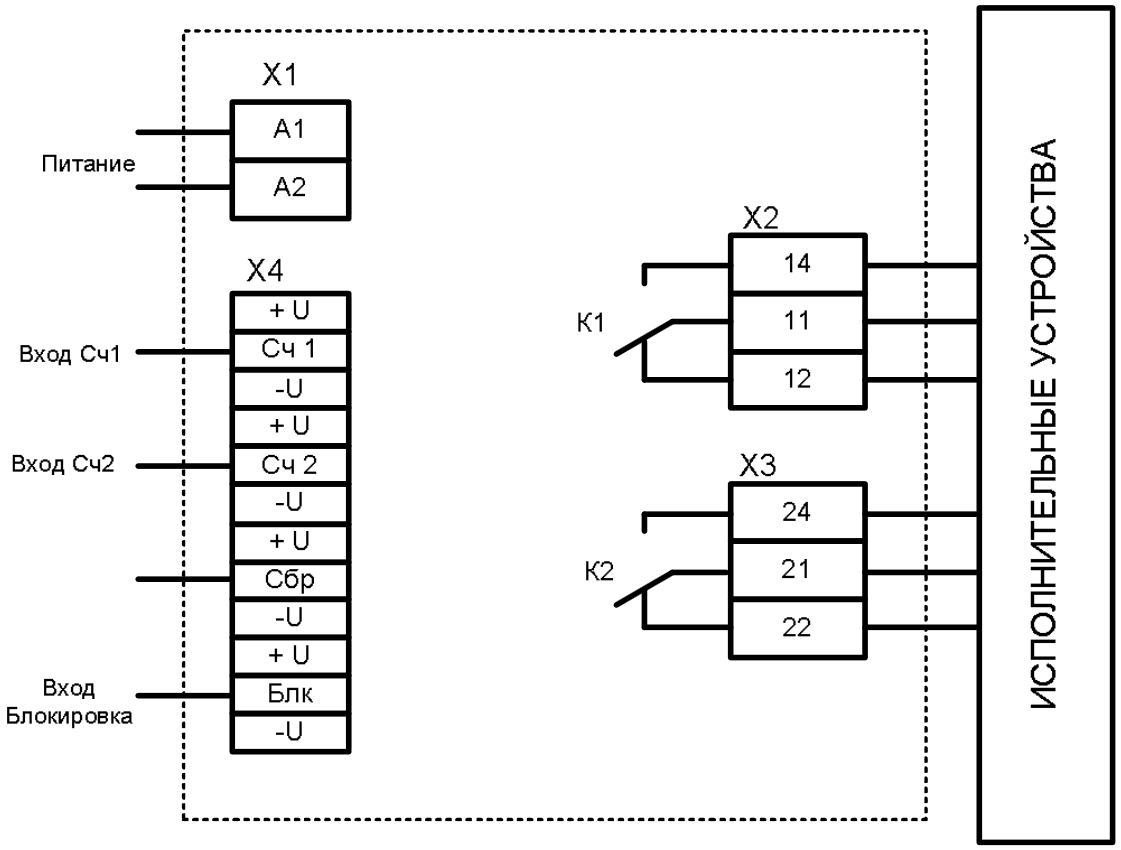

Схема подключения счетчиков серии СИМ-05:

Опубликовано: 03.03.2017
