Двухпозиционное твердотельное реле площадью всего 0.5 кв.см

Omron G3VM-66M − это однополюсное двухпозиционное (SPDT) твердотельное реле. Оно отличается небольшими размерами (0.5 см²), полностью герметично и предназначено для монтажа на поверхность платы. Две группы MOSFET могут коммутировать нагрузку 60 В / 400 мА. Структурная схема реле, таблица истинности и временные диаграммы представлены на рисунках 1–3.

Реле работает в диапазоне температур от -30 до 80 °C и имеет диэлектрическую прочность 500 В СКЗ (50/60 Гц, 1 мин) между входом и выходом.

Реализация подобной схемы на 6 дискретных элементах занимает на печатной плате около 250 мм². Применение в дизайне  данного реле позволит сократить площадь посадочного места в 5 раз, до 50 мм².

Твердотельные  MOSFET реле G3VM-66M отлично подходят для автоматического тестового оборудования с большим количеством каналов измерения.

Особенности:

• Контактная группа: однополюсная двухпозиционная (SPDT или 1 Form C);
• Напряжение нагрузки: 60 В;
• Ток нагрузки: 400 мА;
• Сопротивление в открытом состоянии, тип.: 1 Ом;
• Диэлектрическая прочность вход/выход (1 мин): 500 В AC;
• Входной ток, тип.: 7.3 мА;
• Входное напряжение: 5 В;
• Время включения: 0.3 мс;
• Время выключения: 0.1 мс;
• Диапазон рабочих температур: -30…80 °C;
• Монтаж: SMD/SMT;
• Размеры: 10х5х11 мм

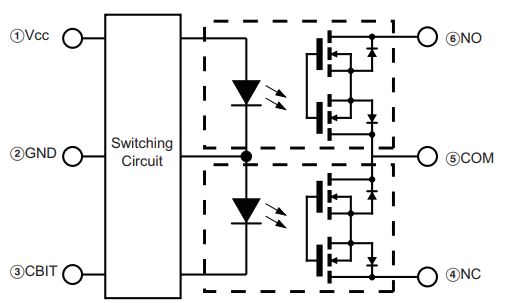

Рис. 1. Структурная схема

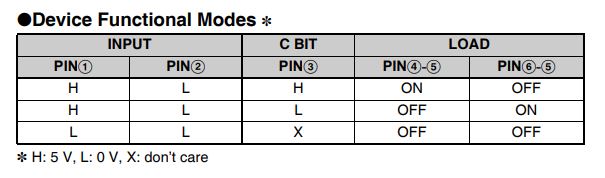

Рис. 2. Таблица истинности

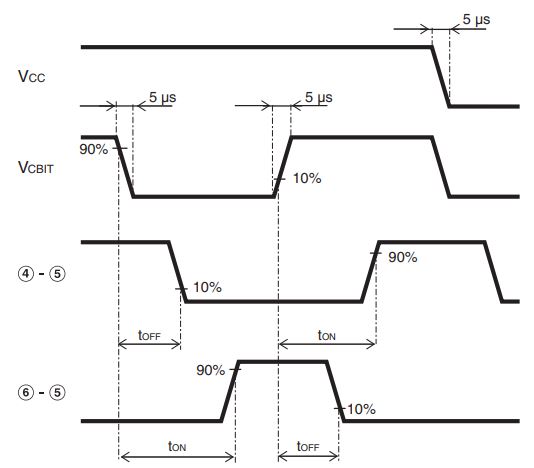

Рис. 3. Временные диаграммы
