ИК-фототранзистор семейства HELI-R от Kingbright

Компания Kingbright дополнила семейство энергоэффективных светодиодов HELI-R (High Brightness, Energy Efficient, Low-Cost Illumination – Reverse mount SMD) новым  ИК-фототранзистором APTR3216P3BT. Он имеет конструктив аналогичный светодиодам семейства и спектрально согласован с моделью APTR3216F3C  (рис. 1). Диапазон чувствительности прибора 670…1070 нм с максимумом на длине волны 940 нм. Корпус размером 3.2х1.6 мм предусматривает монтаж на печатную плату сенсором вниз, в специально вырезанное окно (рис. 2). Такая конструкция облегчает монтаж фототранзистора в конструкциях с ограничениями по площади и высоте, и сохраняет возможность автоматической установки.

Фототранзистор APTR3216P3BT идеально подходит для применения в прикладных инфракрасных системах, оптоэлектронных переключателях и ИК-датчиках.

Особенности:

• NPN кремниевый фототранзистор;
• Напряжение коллектор-эмиттер: 30 В;
• Напряжение эмиттер-коллектор: 5 В;
• Темновой ток: 100 нА;
• Спектральный диапазон: 670…1070 нм;
• Длина волны максимальной чувствительности: 940 нм;
• Низкое энергопотребление;
• Угол обзора: 140 °;
• Размер: 3.2х1.6х1.05 мм, (1206);
• Рабочая температура: -45…85 °C

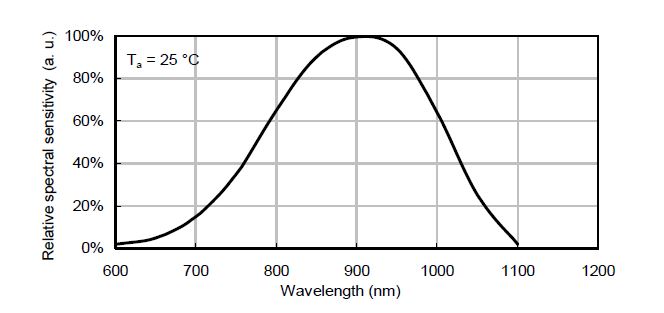

Рис. 1. Спектральная характеристика KP-3216P3C

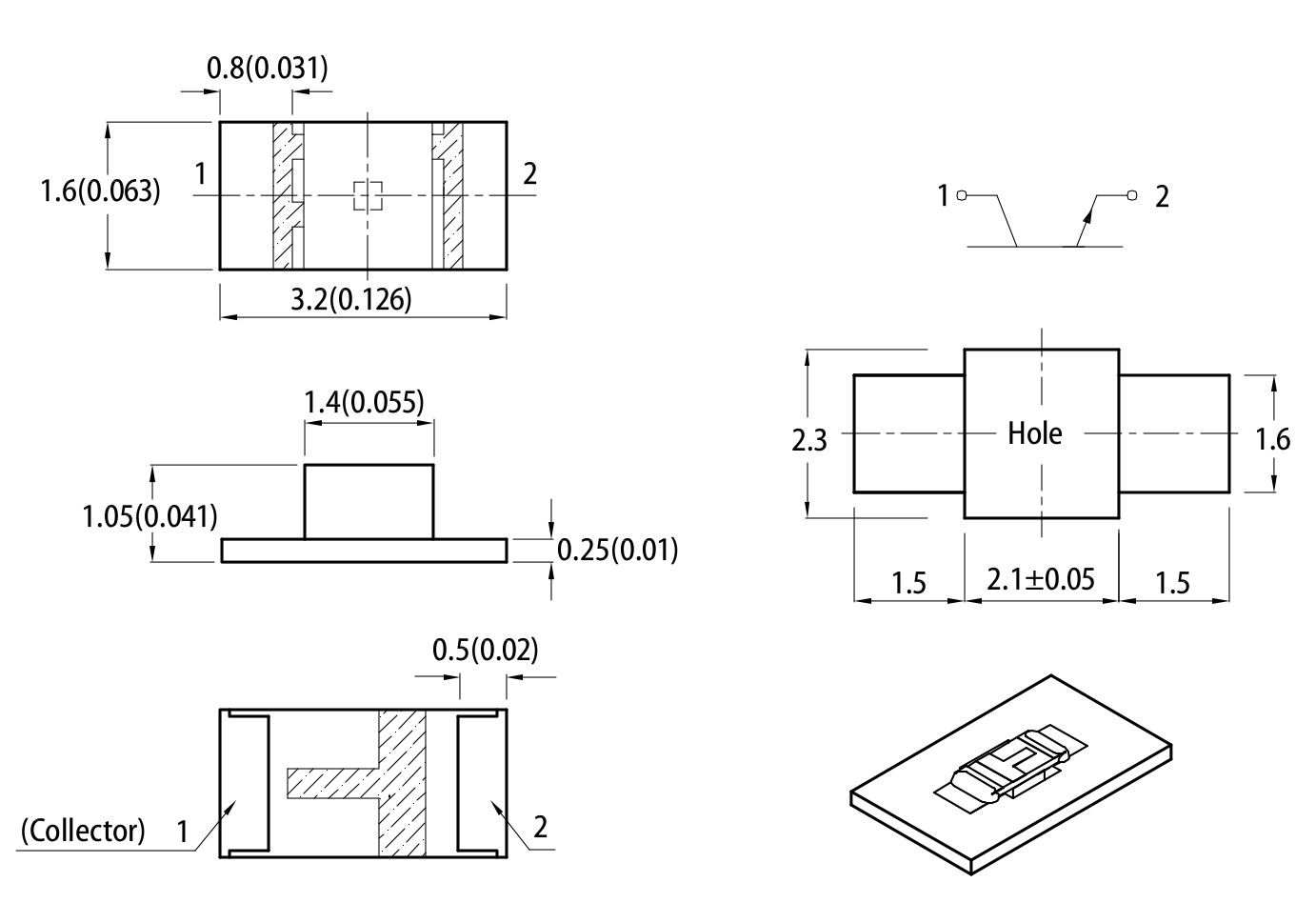

Рис. 2. Конструктивный чертеж KP-3216P3C
