Низкопрофильные инфракрасные датчики движения

Компания Panasonic представила новые модели низкопрофильных инфракрасных (PIR) датчиков движения для существующих серий EKMB и EKMC.

Благодаря новой конструкции объектива высота датчиков составила всего 10.9 мм.

ИК-датчики движения «Low Profile» состоят из линзы для создания различных зон обнаружения, пироэлектрических чувствительных элементов, преобразователя импеданса и оптического фильтра, пропускающего только инфракрасный свет (рис. 1 и 2).

В этих датчиках использована специализированная ИС (ASIC), которая позволяет сэкономить пространство, добавить электромагнитное экранирование узлов и сократить количество необходимых компонентов. Схемы включения датчиков показаны на рис. 3 и 4.

Новая конструкция с низкой высотой линзы обеспечивает сопоставимые характеристики по сравнению со стандартным решением, имея 32 зоны обнаружения, поле зрения 90° x 90° и расстояние обнаружения 5 метров.

Низкопрофильные датчики движения «Low Profile» идеально подходят для охранных систем, бытовой техники, интернета вещей (IoT) и управления освещением.

Технические характеристики:

• Максимальное расстояние обнаружения: 5 м;
• 32 зоны обнаружения;
• Напряжение питания: 2.3…4 В, 3…6 В;
• Средний ток потребления: 1.9, 6 или 170 мкА;
• Температура окружающей среды: -20 …+55 °С или +60 °С;
• Поле обзора: 90° x 90°;
• Фокусное расстояние: 2.1 мм;
• Корпуса трех цветов: белый, черный, жемчужно-белый;
• Размер: Ø11х10.9 мм;
• Соответствует RoHS и REACH

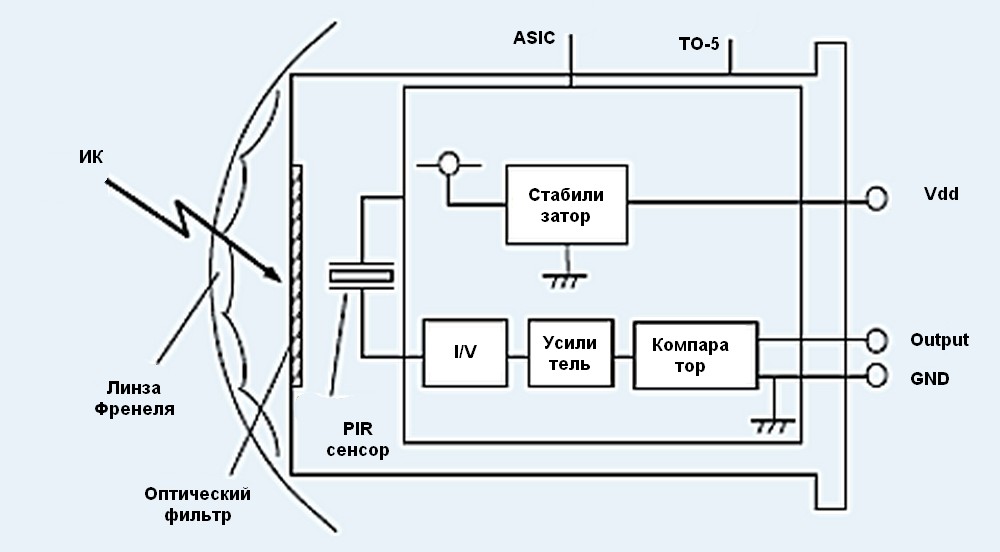

Рис. 1. Структурная схема датчиков с цифровым выходом

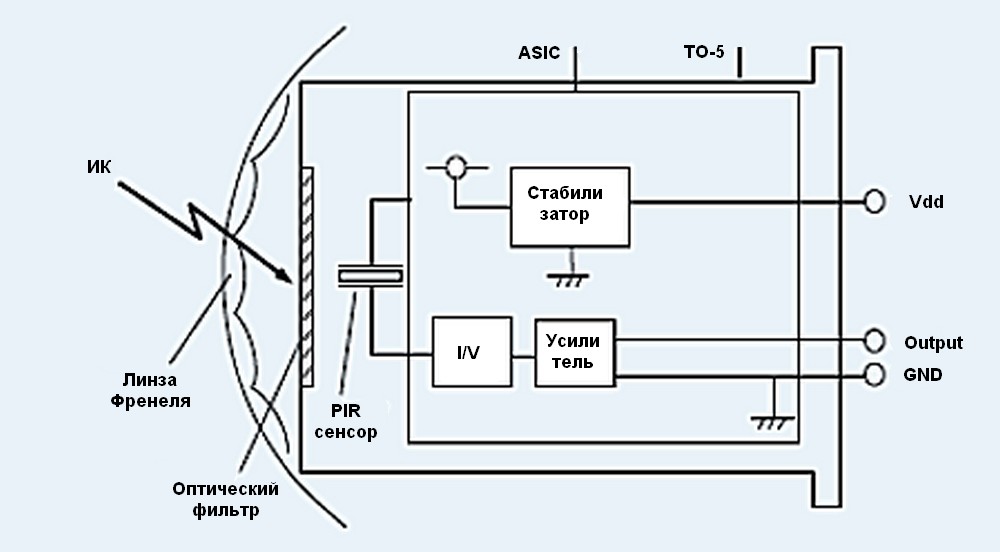

Рис. 2. Структурная схема датчиков с цифровым выходом

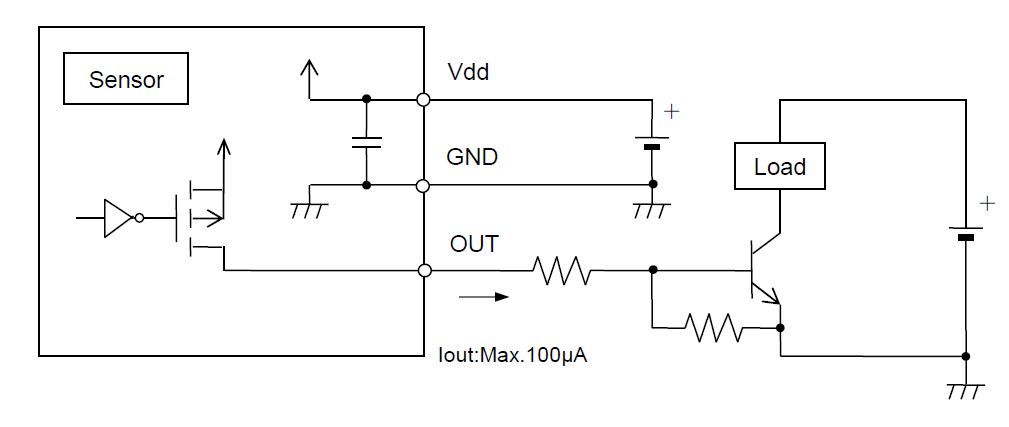

Рис. 3. Схема включения цифрового датчика

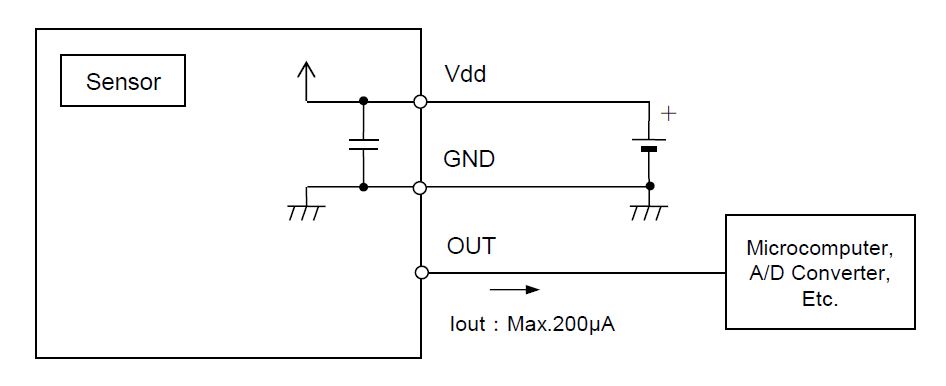

Рис. 4. Схема включения аналогового датчика

К поставке доступны следующие датчики
