Лазерный датчик взвешенных частиц SN-GCJA5

Компания Panasonic предлагает компактный датчик взвешенных частиц SN-GCJA5 размерами 37х37х12 мм. В его состав входит лазерный диод, приемный фотодиод, схема обработки аналогового сигнала, микроконтроллер и микровентилятор (рис. 1). Датчик обнаруживает твердые частицы в воздухе оптическим методом. Излучаемый лазерным диодом, свет принимается фотодиодом, выходной ток которого пропорционален концентрации примесей в воздухе. Обработанные и оцифрованные данные о концентрации твердых частиц передаются по интерфейсу I2C или UART.

Автоматическая калибровка датчика позволяет повысить точность измерения. Режимом работы вентилятора и лазерного диода управляет микроконтроллер (рис. 2), что позволяет компенсировать старение прибора в течение срока эксплуатации прибора. Эта функция также позволяет компенсировать снижение чувствительности фотодиода, вызванную осаждением пыли на его поверхности.

Конструкция датчика оптимизирована с целью снижения накопления пыли в канале прохождения воздуха, что увеличивает время жизни прибора и снижает ухудшение изолирующих свойств диэлектрика. SN-GCJA5 характеризуются высокой точностью, чувствительностью и скоростью срабатывания.

Датчик взвешенных частиц SN-GCJA5 можно рекомендовать к применению в воздухоочистителях, вентиляционных установках и кондиционерах.

Особенности:

• Обнаружение пыли, золы, зольной пыли, сажи, дыма, аэрозолей, паров, туманов и конденсирующихся паров;
• Высокая точность;
• Высокая чувствительность и быстрый отклик;
• Стабильность параметров с помощью уникальной функции автоматической калибровки;
• Датчик поставляется с кабелем;
• Оптимизированная конструкция воздушного пути позволяет свести к минимуму накопление пыли;
• Величина содержания частиц: PM1.0, PM2.5 и PM10 (мкг/м³);
• Соответствует RoHS и REACH

Основные параметры:

• Напряжение питания: 5 В ±10 %;
• Ток потребления: менее: 100 мА;
• Интерфейс: I2C, UART;
• Диапазон измерений: 0…2000 мг/м³ (UART);
• Минимальный размер частиц: 0.3 мкм;
• Время отклика: 1 с;
• Время инициализации: 8 с;
• Высокая точность: ±10%, для малых и больших концентраций;
• Рабочая температура: -10…+60 °С;
• Размеры: 37х37х12 мм;
• Вес: около 13 г

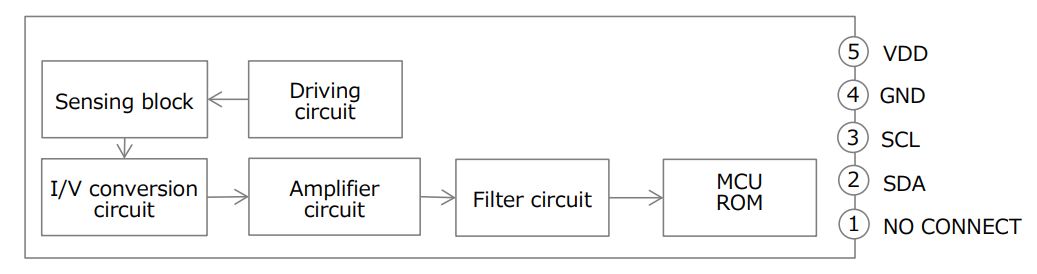

Рис. 1. Структурная схема SN-GCJA5

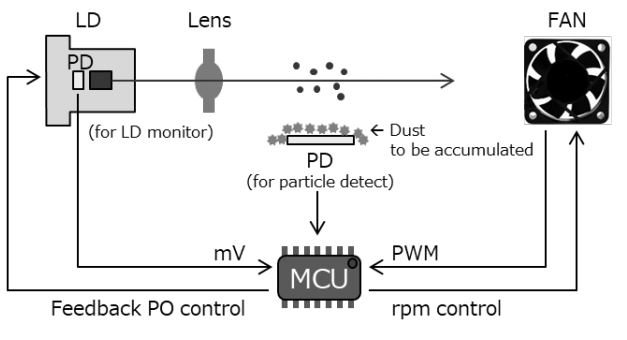

Рис. 2. Функциональная схема SN-GCJA5

Производители: Panasonic
