Цифровой осциллограф своими руками
Компания Мастер Кит предлагает самостоятельно собрать цифровой осциллограф из набора KIT NM8020. Комплект включает в себя печатную плату с установленными на ней SMD-компонентами, модуль цветного TFT-дисплея, входной щуп и набор электронных компонентов.
Основой прибора является популярный микроконтроллер STM32F103C8 (ARM Cortex-M3), выполняющий все основные функции. Полоса пропускания аналогового тракта от постоянного тока до 200 кГц с максимальной чувствительностью 10 мВ на деление. Синхронизация сигнала автоматическая по порогу, по нарастающему или спадающему фронту. Для проверки осциллографа имеется выход калибровочного генератора (1 кГц, 3.3 В). Управление всеми функциями производится с помощью кнопок и переключателей (рис. 1).
Собранное устройство будет хорошим приобретением для домашней лаборатории начального уровня, а учитывая возможность автономного питания, осциллограф можно применять в полевых условиях для технического обслуживания и ремонта различных электронных приборов.
Технические параметры:
- Напряжение питания: 9…12 В;
- Ток потребления: 120 мА;
- Диапазон частот: 0…200 кГц;
- Частота дискретизации: 1 МГц;
- Разрядность АЦП: 12 бит;
- Чувствительность: 10, 100, 1000 мВ/деление (множитель х1, х2, х5);
- Входное напряжение, размах: 50 В;
- Импеданс входа: 1 МГц, 20 пФ;
- Развертка: 10 мкс/дел…50 с/дел;
- Глубина памяти: 1024 бит;
- Дисплей: 2.4 дюйма, 320x240 точек;
- Встроенный опорный генератор: 3.3 В, 1 кГц;
- Рабочая температура: 0…40 °С;
- Габаритные размеры: 120х75х20 мм

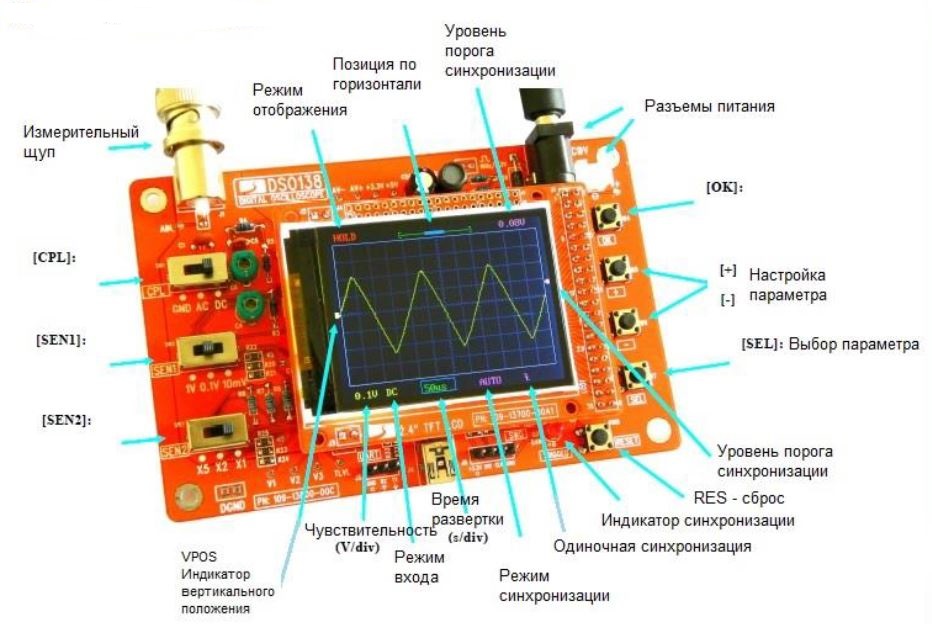

Рис. 1. Управление и индикация KIT NM8020
