Устройство автоматического включения аудиооборудования
Набор KIT NM0110 от компании Мастер Кит позволяет самостоятельно собрать автоматический выключатель, срабатывающий при поступлении на вход устройства сигналов звуковой частоты, например, с выхода предварительного усилителя. Выходное электромагнитное реле коммутирует электронные приборы с потреблением до 10 А/230 В DC, такие как сабвуферы, звуковые усилители, устройства обработки звуковых сигналов.

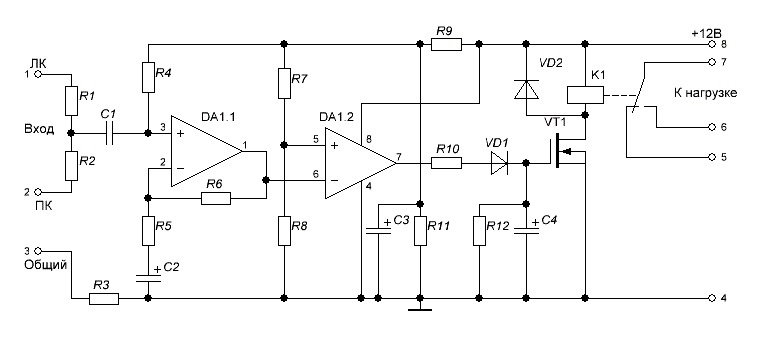

Принципиальная схема устройства приведена на рисунке 1. Входные стереосигналы поступают на вход операционного усилителя DA1.1. Далее с выхода компаратора DA1.2 импульсный сигнал заряжает конденсатор C4. При превышении порогового уровня открывается полевой транзистор VT1, включающий реле K1. Отключение входного сигнала вызывает разряд конденсатора C4 через резистор R12 в течение 10 минут, что приводит к выключению реле.
Сборка KIT NM0110 не представляет сложности. Небольшое количество компонентов, подробная монтажная схема и обозначение компонентов на печатной плате облегчают эту задачу.
Технические параметры:
- Питающее напряжение: 12 В;
- Ток потребления: 30 мА, макс.;
- Время задержки выключения: 10 мин;
- Коммутируемый ток: 10 А;
- Коммутируемое напряжение: 250 В AC;
- Размеры: 70x20x20 мм
Рис. 1. Принципиальная схема устройства
