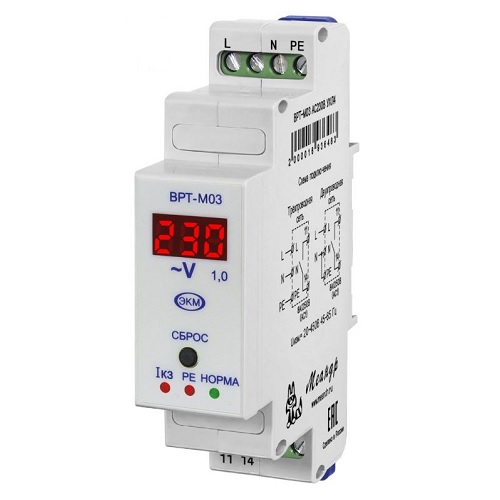

Измеритель тока короткого замыкания электросети ВРТ-М03

Измеритель тока короткого замыкания электросети ВРТ-М03

Модуль ВРТ-М03 компании МЕАНДР осуществляет контроль состояния однофазной электросети. Трехразрядный цифровой вольтметр индицирует сетевое напряжение, но основной функцией прибора является измерение тока короткого замыкания (КЗ) и сравнение его с величиной срабатывания входного автоматического выключателя силового щитка. Прибор можно запрограммировать для совместной работы с большинством типов защитных автоматов. Проверка тока КЗ осуществляется один раз в сутки в течение короткого временного интервала. Полученное значение тока сравнивается с предварительно установленными параметрами используемого автомата защиты. Если измеренное значение тока меньше, чем необходимо для срабатывания автомата, то включается аварийная сигнализация и замыкаются контакты реле (рис. 1). Всё управление и программирование прибора производится с помощью одной кнопки, размещенной на передней панели.

Использование ВРТ-М03 повышает пожарную и электробезопасность электропроводки, позволяет предотвратить аварийную ситуацию.

Возможности:

  • Трехразрядный цифровой индикатор: текущее напряжение сети, максимальное и минимальное значение, количество пропаданий сетевого напряжения, ток КЗ, установленные параметры автомата, напряжение PE;
  • Сравнение измеренного тока КЗ с запрограммированным током срабатывания входного автомата;
  • Контроль линии PE;
  • Светодиодная индикация обрыва нуля, аварии PE, несоответствия номинального тока КЗ автомата измеренному значению;
  • Релейный выход аварийной сигнализации 11-14.


Технические параметры:

  • Измеряемое напряжение на входах N, L: 20…300 В AC;
  • Измеряемое напряжение на входе PE: 0…100 В AC;
  • Измеряемый ток короткого замыкания на входах N, L: 50…1500 А;
  • Периодичность измерения тока КЗ: 24 часа;
  • Собственная мощность потребления: 1.5 Вт;
  • Максимальный коммутируемый ток выхода аварийной сигнализации: 8 А (250 В АС/30 В DC);
  • Защита от внешних воздействий: клеммы IP20, корпус IP40;
  • Габариты: 93х62х18 мм;
  • Рабочая температура: -25…55 °С

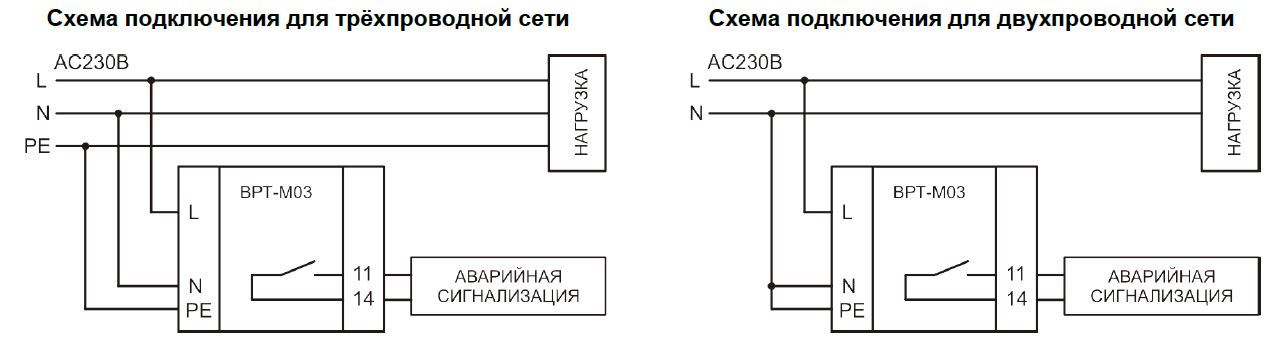

Рис. 1. Схема включения ВРТ-М03


Производители: Меандр

Опубликовано: 15.08.2022
