Простое в применении 1 А зарядное устройство

TP4056 от компании UMW Youtai Semiconductor — это интегральное линейное зарядное устройство для одноэлементных литий-ионных аккумуляторов. Минимальное наличие внешних компонентов и корпус SOP-8 позволяют применять эти устройства в портативной аппаратуре. Кроме того, TP4056 может питаться от USB-адаптера или внешнего источника питания.

Схемотехническое решение позволило отказаться от блокировочного диода, шунтового резистора и PMOSFET (рис. 1, 2). Кривая зарядки стандартная для литий-ионных аккумуляторов – постоянный ток/постоянное напряжение, с максимальным напряжением 4.2 В и отключением при снижении до 10% от установленного тока, величину которого можно запрограммировать внешним резистором. Максимальный ток зарядки 1000 мА при величине резистора Rprog 1.2 кОм.

Контроллер может работать с датчиком температуры NTC, размещенным в аккумуляторном блоке. Термистор подключается к выводу TEMP. Если напряжение на данном выводе ниже 45% или выше 80% от напряжения питания VIN, это означает, что температура батареи слишком высокая или слишком низкая. При этом зарядка приостанавливается.

Другие функции TP4056 включают контроль тока, блокировку при пониженном напряжении, автоматическую перезарядку и два выхода с открытым стоком для индикации завершения зарядки и наличия входного напряжения.

Применение:

• Сотовые телефоны, КПК, навигаторы;
• Зарядные док-станции;
• Цифровые фотокамеры;
• Портативные устройства;
• Зарядные устройства, в том числе с питанием от USB.

Технические параметры:

• Законченное линейное зарядное устройство для одноэлементных Li-Ion аккумуляторов;
• Программируемый зарядный ток: до 1000 мА;
• Режим зарядки: постоянный ток/постоянное напряжение;
• Предустановленное напряжение заряда: 4.2 В ±1.5%;
• Прекращение зарядки: C/10;
• Порог капельной подзарядки: 2.9 В;
• Автоматическая перезарядка;
• Два выхода индикации состояния устройства;
• Мягкий пуск с ограничением тока;
• Рабочая температура: -40…85 °С;
• Корпус: SOP-8

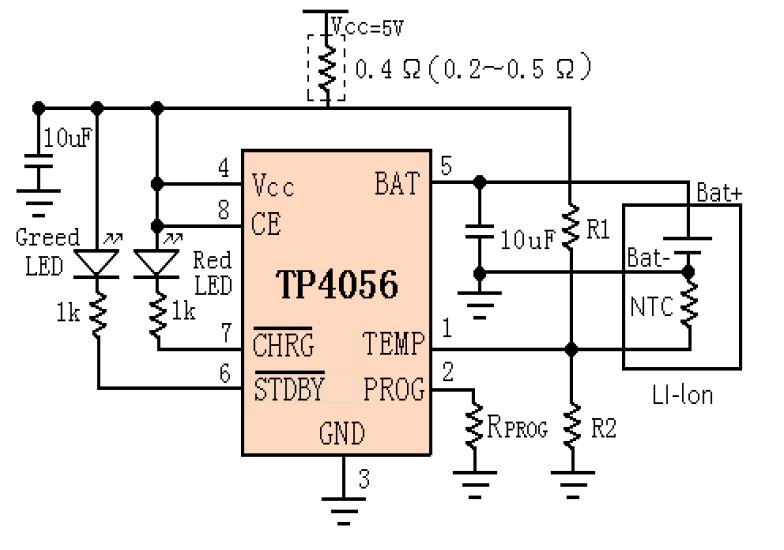

Рис. 1. Схема включения TP4056

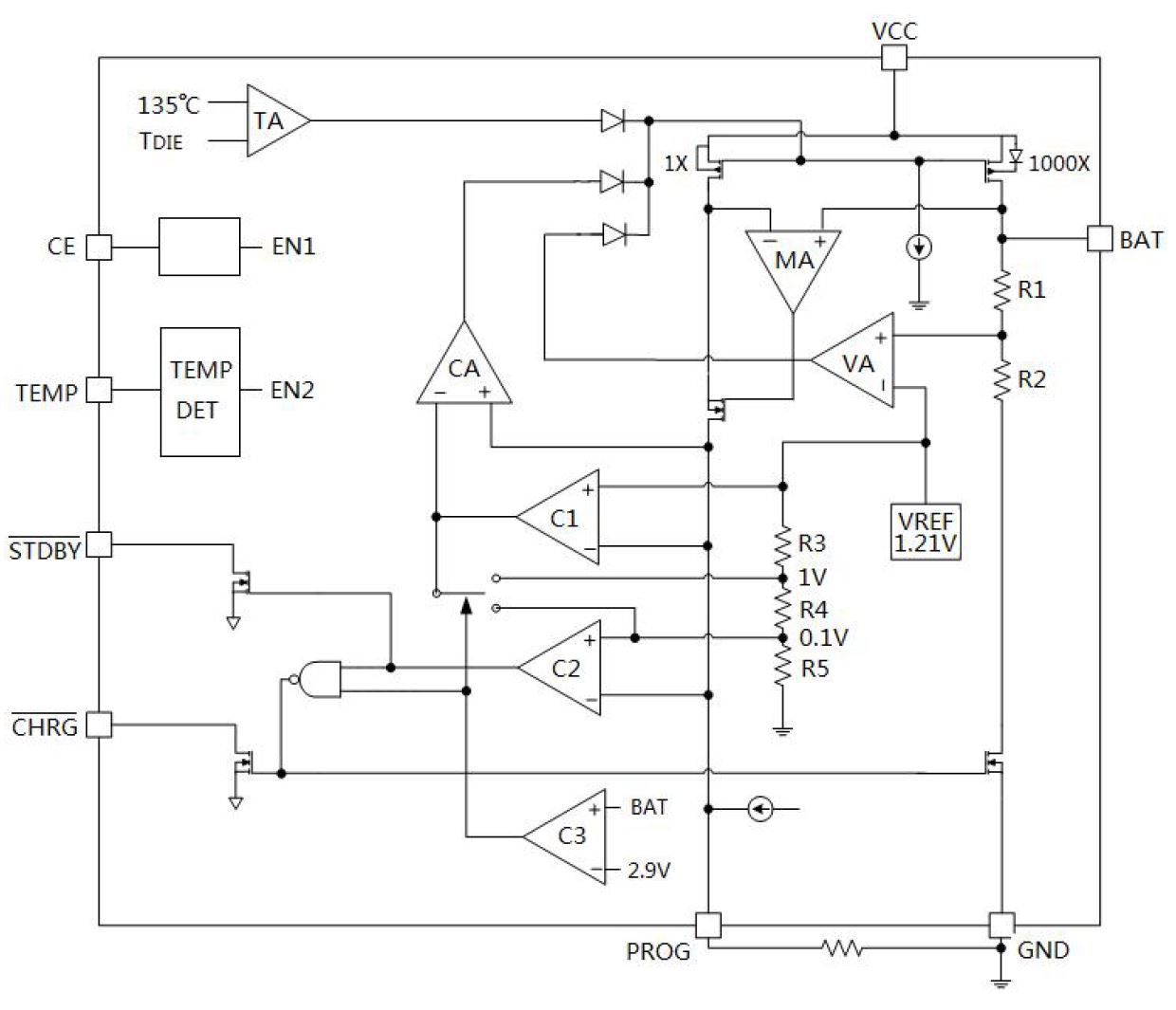

Рис. 2. Структурная схема TP4056


Рис. 3. Кривая заряда TP4056
