Недорогая оценочная плата для микропроцессора AM3359 с большим набором периферии

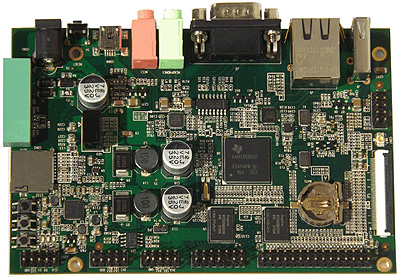

DevKit8600 Evaluation Board - оценочная плата на базе ARM Cortex-A8 микропроцессора Sitara AM3359 от Texas Instruments. Плата поддерживает высокоуровневые операционные системы, такие как Linux, WinCE и Android, являющиеся надежным решением для разработки встраиваемых приложений. DevKit8600 Evaluation Board найдет свое применение при разработке приложений в следующих областях:

• игровые устройства;
• домашняя и промышленная автоматизация;
• медицинская техника;
• принтеры;
• торговые автоматы;
• весы;
• образовательные консоли и высокотехнологичные игрушки.

DevKit8600 Evaluation Board позволяет в полной мере оценить особенности AM3359, работающего на частоте 720 МГц. На плату установлены 512 МБ DDR3 SDRAM и 512 МБ NAND Flash. DevKit8600 Evaluation Board имеет широкий набор периферии: последовательный порт, USB Host, USB OTG, Ethernet, CAN, RS-485, LCD/TSP, TF, Wi-Fi/Bluetooth, аудио, АЦП, SPI, I2C и JTAG. Все порты имеют соответствующие коннекторы, либо вынесены на внешние штыревые разъемы. Плата поддерживает операционные системы Linux 3.1.0, Android 2.3 и WinCE 7. В состав поставляемого программного обеспечения входят BSP и драйвера, многие из которых доступны в исходном коде.

Набор включает в себя все необходимое для быстрого начала работы. Плата поставляется с предустановленной в NAND Flash операционной системой Linux и операционной системой WinCE, установленной на MicroSD карту. Для отображения графического интерфейса пользователя имеется возможность подключения TFT LCD дисплея 4,3” (Devkit8600 Evaluation Kit 4.3”) и 7” (Devkit8600 Evaluation Kit 7”).

Отличительные особенности:

• процессор TI AM3359, ARM Cortex-A8, 720 МГц, сопроцессор NEON SIMD, 32 КБ/32 КБ кэш инструкций/данных L1 c обнаружением единичной ошибки, 256 КБ кэш L2 с кодом коррекции ошибок (ECC), графический ускоритель SGX530;
• 512 МБ DDR3 SDRAM;
• 512 МБ NAND Flash;
• слот для карты памяти MicroSD;
• RS-232 для отладки (разъем DB-9);
• последовательный 5-проводый порт с TTL уровнями, вынесенный на штыревой разъем;
• 2 x 3-проводных последовательных порта с TTL уровнями, вынесенные на штыревой разъем;
• интерфейс RS-485, вынесенный на 8-выводной Phoenix Connector;
• USB 2.0 OTG с интегрированным PHY (разъем MiniUSB);
• USB 2.0 Hostс интегрированным PHY (разъем USB-A);
• Wi-Fi/Bluetooth модуль;
• интерфейс CAN 2.0 (вынесен на 8-выводной PhoenixConnector);
• интерфейс Ethernet 10/100/1000 Мбит/с (разъем RJ-45);
• интерфейс GPMC;
• аудио вход/выход;
• интерфейс TFT LCD + 4-выводной сенсорный дисплей (на 50-pin FPC разъеме);
• резервная батарея для RTC (CR1220);
• кнопка сброса;
• три пользовательские кнопки (Home, Menu, Back);
• разъем JTAG;
• 4-канальный АЦП;
• 1 канал SPI;
• 1 канал I2C;
• габаритные размеры: 130x80 мм;
• напряжение питания: 12 В;
• диапазон рабочих температур: 0...+70°C.

Для определения необходимой комплектации оценочного набора можно воспользоваться следующей таблицей:

Анонс составил и подготовил
Роман Акмеев,
r.akmeev@terraelectronica.

Производители: Embest

Опубликовано: 03.09.2012
