Оценочная плата UV Sensor датчика ультрафиолетового излучения от компании Waveshare
UV Sensor – оценочная плата датчика ультрафиолетового излучения предназначена для исследования спектра излучения в диапазоне волн 200...370 нм. Выходное напряжение датчика растет прямо пропорционально интенсивности ультрафиолетового излучения. На плате установлен усилитель сигнала датчика с регулируемым коэффициентом усиления.
Рис.1. Внешний вид оценочной платы UV Sensor

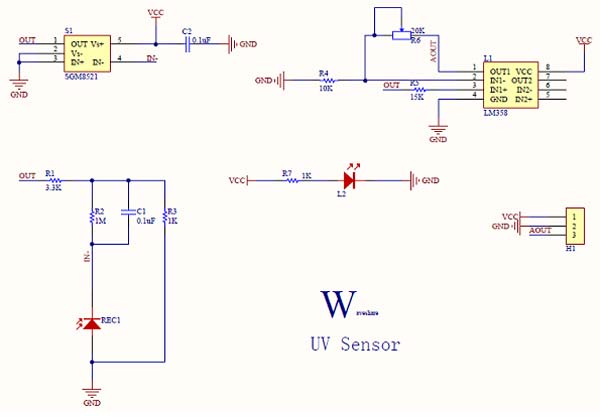

Ниже приведена принципиальная электрическая схема оценочной платы.
Рис.2. Схема принципиальная электрическая оценочной платы датчика UV Sensor
Отличительные особенности:
- диапазон оценки спектра излучения 200...370 нм;
- регулируемый усилитель сигнала датчика;
- габариты платы 22х16 мм;
- диаметр отверстий для монтажа платы 2 мм.
В случае совместной работы с MCU (см. рис.1)
- VCC ? 3.3В ~ 5.0В
- GND ? земля источника питания
- AOUT ? MCU.IO (аналоговый выход)
Области применения:
- тестирование ультрафиолетового излучения;
- бактерицидные лампы и др.

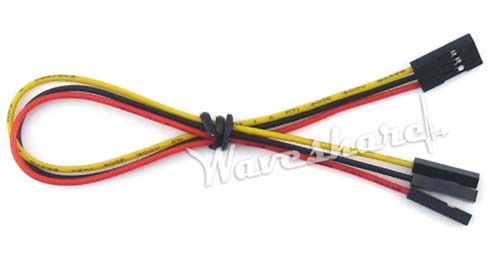

Для коммутации с внешними платами в комплект поставки входит трехпиновый соединительный кабель (см. рис.3)
Рис.3. Трехпиновый соединительный кабель
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Опубликовано: 14.01.2015
