Отладочный набор EA-OEM-304 на базе нового микроконтроллера LPC3152

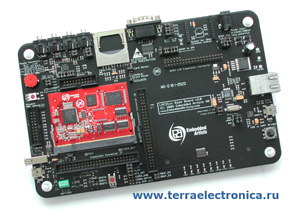

EA-OEM-304 – отладочный набор включает в себя плату-носитель, TFT LCD с разрешением QVGA и модуль на базе контроллера LPC3152 компании NXP с ядром ARM926EJ-S. Модуль поставляется в форм-факторе SODIMM и имеет габаритные размеры 66х48 мм. Наличие 256 МБ NAND FLASH и 64 МБ SDRAM позволяет запустить на модуле полноценный Linux 2.6. Все сигналы микроконтроллера доступны на 200-контактном разъеме.

Отличительные особенности модуля:

• микроконтроллер LPC3152 компании NXP;
• ядро микроконтроллера: ARM926EJ-S;
• внешняя память:
   - 256 МБ NAND FLASH,
   - 4 МБ SPI-NOR FLASH
   - 64 МБ SDRAM + 192 кБ (внутренней),
   - 256 кб I2C EEPROM;

• USB 2.0 (OTG, Host, Device) High-speed c PHY;
• форм-фактор модуля: SODIMM;
• источник питания: Li-ion батарея или внешний источник +5 В;
• размеры модуля: 66х48 мм.

Отличительные особенности платы-носителя:

• 200-выводный SODIMM разъем для модуля LPC3152 OEM;
• разъем для подключения TFT LCD с разрешением QVGA 3,2";
• 3 штырьковых разъема, на которые выведены сигналы микроконтроллера;
• разъемы:
   - RJ45,
   - MMC/SD,
   - USB OTG или Host,
   - аудио 3,5мм,
   - JTAG;

• 10/100 Мбит/с Ethernet (DM9000);
• UDA1380 I2S-кодек с микрофонным входом, линейным входом и выходом для наушников;
• монитор питания;
• 5-позиционный джойстик;
• 3-осевой акселерометр;
• 8 светодиодов (с управлением по I2C);
• мост USB-UART;
• кнопка сброса;
• источник питания: внешний источник 9 В...15 В или USB;
• размеры: 205х135 мм.

Комплектация: плата-носитель, модуль на базе микроконтроллера LPC3152, CD с ПО, USB-кабель для подключения к PC.

Области применения:

 - встраиваемые решения,
 - мультимедийные системы,
 - системы автоматизации,
 - POS-терминалы.

Техническая документация и программное обеспечение находится на диске в комплекте.

Анонс составил и подготовил
Усанин Илья
e-mail: usanin@terraelectronica.ru

Опубликовано: 02.07.2009
