Высокоинтегрированные встраиваемые модули на ARM9 микроконтроллерах ATMEL

MMNET1001 – минимодуль на базе микроконтроллера AT91SAM9260 с ядром ARM926EJ.

На MMNET1001 установлено 64 МБ ОЗУ (SDRAM) и до 4 ГБ NAND Flash, что в сочетании с тактовой частотой микроконтроллера 210 МГц и наличием MMU позволяет запустить на модуле «полноценный» Linux (Windows CE). На модуле имеется 100 Мбит/с Ethernet. Все выводы микроконтроллера выведены на штыревые разъемы, а благодаря BGA-корпусу микроконтроллера и многослойной печатной плате, модуль получился компактных размеров – габаритные размеры модуля 35х55х25 мм (ШхДхВ).

MMNET1001

Отличительные особенности:

производительный микроконтроллер AT91SAM9260 с тактовой частотой до 210 МГц;
память:
- 64 МБ SDRAM,
- до 4 ГБ NAND Flash;
Ethernet PHY 10/100 Мбит/с;
разъем RJ45 со встроенным трансформатором;
2хFull Speed USB 2.0 Host;
USB 2.0 Full Speed Device;
RS-232;
свободные выводы микроконтроллера выведены на штыревой разъем 2х40 (2,54мм);
напряжение питания: 3,3 В;
размеры модуля: 35х55х25мм (ШхДхВ).

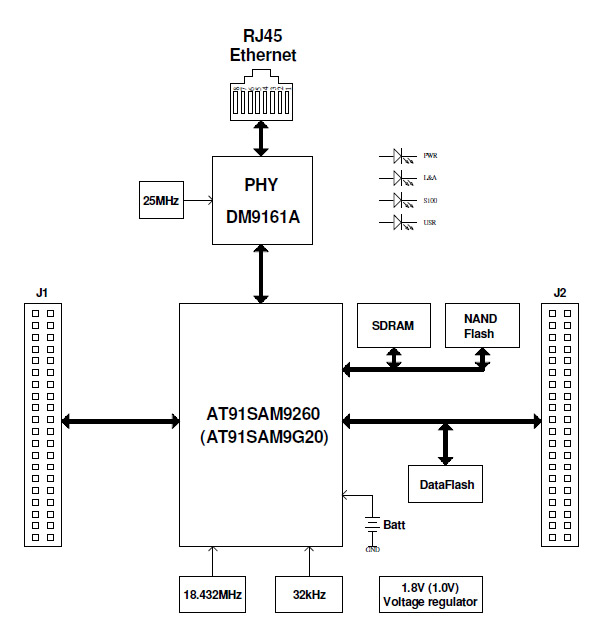

Функциональная схема MMNET1001

Комплектация: модуль MMNET1001.

MMNET1002 – минимодуль на базе микроконтроллера AT91SAM9260 с ядром ARM926EJ. На MMNET1002 установлено 64 МБ ОЗУ (SDRAM) и до 4 ГБ NAND Flash, что в сочетании с тактовой частотой микроконтроллера 210 МГц и наличием MMU позволяет запустить на модуле «полноценный» Linux (Windows CE). На модуле имеются популярные высокоскоростные интерфейсы – 100 Мбит/с Ethernet, USB. Слот для карты памяти microSD и разъемы интерфейсов (Ethernet, USB, I2C и RS232) удобно расположеные по периметру модуля.

Отличительные особенности:

производительный микроконтроллер AT91SAM9260 с тактовой частотой до 210 МГц;
память:
- 64 МБ SDRAM,
- до 4 ГБ NAND Flash;
Ethernet PHY 10/100 Мбит/с;
разъем RJ45 со встроенным трансформатором;
2хFull Speed USB 2.0 Host;
USB 2.0 Full Speed Device;
RS-232;
слот под карту памяти microSD;
2 разъема I2C;
часы реального времени;
кнопка сброса;
два светодиода;
свободные выводы микроконтроллера выведены на штыревой разъем 2х40 (2,54мм);
напряжение питания: 8 В...35 В;
размеры модуля: 70х100х20,6мм (ШхДхВ).

Воспользуйтесь бесплатными консультациями по средствам разработки и отладки, встраиваемым системам, программаторам и новым электронным компонентам.

Получить консультацию »

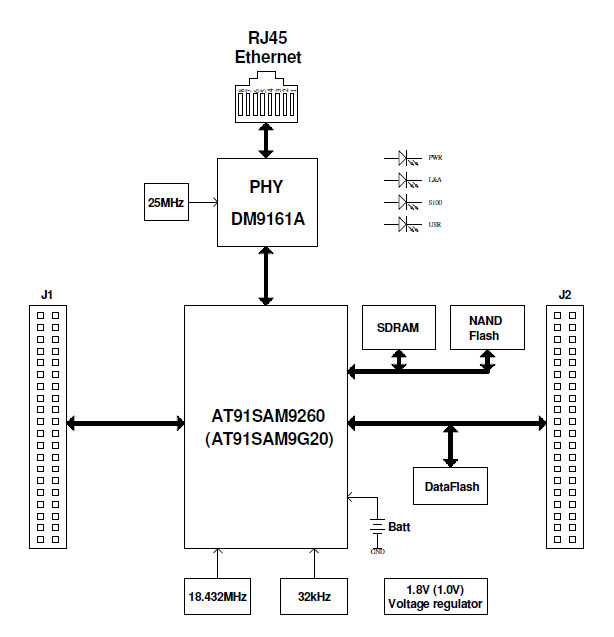

Функциональная схема MMNET1002

Комплектация: модуль MMNET1002.

Области применения: встраиваемые системы, промышленные системы автоматизации, системы «умный дом», системы малой автоматизации.

Техническая документация и программное обеспечение для модулей доступны для свободного скачивания с сайта производителя.
