Отладочная плата на базе производительного процессора OMAP3530 с дисплеем TFT LCD 7"

DevKit8000 7LCD – отладочная плата с дисплеем TFT LCD 7" на базе производительного процессора OMAP3530, включающего в себя ядро ARM Cortex-A8 с тактовой частотой 600 МГц и DSP TMS320C64x+ с тактовой частотой 430 МГц. На плате имеется 128 МБ DDR SDRAM и 128МБ NAND Flash и интерфейсы – USB OTG (480 Мбит/с) RS-232, LCD/TSP, DVI-D, S-Video, Ethernet, SD/MMC, SPI, I2C и JTAG.

DevKit8000 позволяет выводить видео в различных стандартах – TFT LCD (24-разрядный цвет и разрешение до 2048х2048), DVI-D (поддержка формата 720p при 30fps), S-Video (поддержка стандартов NTSC и PAL). Для платы доступны ОС WinCE 6.0 BSP, Linux BSP с ядром 2.6.28. ОС можно загрузить как с SD-карточки, так и с NAND Flash. Компания Embest предоставляет demo-версию ОС Android и Angstrom.

Отличительные особенности:

• процессор OMAP3530;

• ядро:
  - Cortex-A8 600 МГц,
  - DSP TMS320C64x+ 412 МГц;

• память:
  - 128 МБ DDR SDRAM (166 МГц),
  - 128 МБ NAND Flash (16 бит);

• интерфейсы аудио/видео:
  - S-VIDEO,
  - HDMI,
  - аудиовход,
  - 2-канальный аудиовыход,
  - TFT LCD с 24-разрядной глубиной цвета и разрешением до 2048х2048,
  - 4-проводный интерфейс Touch Screen;

• интерфейсы:
  - 3-проводный последовательный RS-232,
  - 5-проводный последовательный с TTL-уровнем,
  - USB 2.0 OTG, HS, 480 Мбит/с,
  - USB 2.0 Host, HS, 480 Мбит/с,
  - SD/MMC,
  - Ethernet 10/100 Мбит/с (разъем RJ45),
  - SPI,
  - I2C;

• интерфейс для подключения камеры с CCD или CMOS матрицами;
• интерфейс для подключения клавиатуры 6х6;
• 14-выводный JTAG;
• кнопки загрузки и сброса;
• пользовательская кнопка;
• кнопка вкл/откл;
• напряжение питания: 5 В;
• температурный диапазон: -40°C...+85°С;
• размеры платы: 110х95 мм.

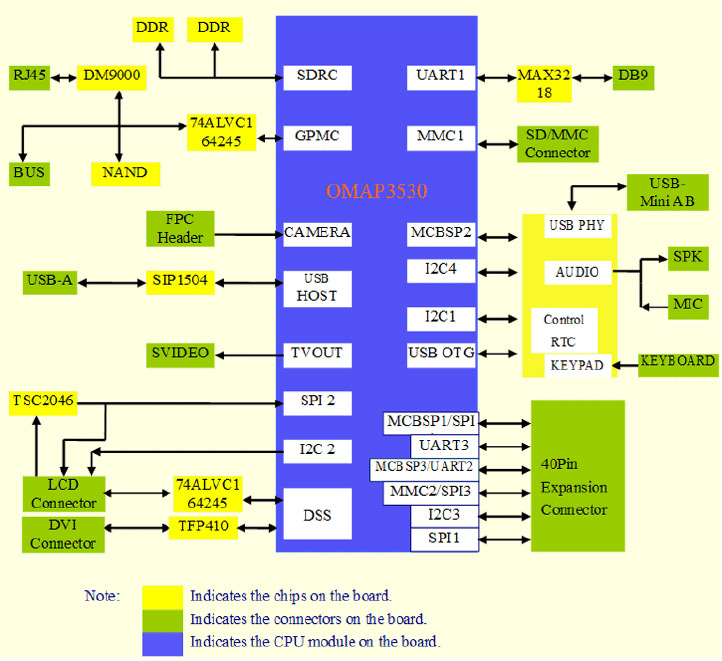

Функциональная схема DevKit8000

Комплектация: отладочная плата на процессоре OMAP3530, дисплей TFT LCD 7" с сенсорной панелью, адаптер питания, кабель для подключения USB, USB HUB, кросс-кабель для подключения Ethernet, кабель S-Video и переходник HDMI в DVI-D.

Техническая документация и программное обеспечение:

• описание DevKit8000
• документация на процессор OMAP3530

Анонс составил и подготовил
Усанин Илья
e-mail: usanin@terraelectronica.ru

Производители: Embest

Опубликовано: 27.10.2009
