Разъемы COM Express Plug 3-1827253-6

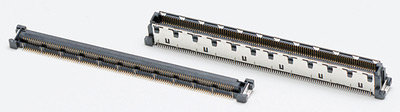

3-1827253-6 - разъем высокой плотности от компании Tyco Electronics. Данный тип разъема предназначен для соединения с модулями стандарта Com Express.
COM Express — новый стандарт форм-фактора встраиваемых процессорных модулей, также известный как "ETXexpress".
Разъем 3-1827253-6 обеспечивает расстояние между состыкованными платами 5 мм. Так же доступен 3-6318491-6 с расстоянием 8 мм.

| COM Express / ETXexpress |
Размеры | 110x155 мм (расширенный) |
Поддержка Legacy1 | Legacy без ISA |
Поддержка PCI Express | до 6 Lanes (основное) |
Поддержка PCI Express Graphic | до 16 Lanes |
Поддержка Ethernet | 10/100/1000 |
Поддержка IDE | IDE, 4 SATA |
Поддержка LPC | есть |
Поддержка USB | 8 USB |
Поддержка аудио | AC97, Line In/Out, Mic, цифровой AC97, HDA |
Питание | 12 В, 5 В SB |
Отличительные особенности:
- тип соединителя – COM Express;
- расстояние между соседними выводами (шаг): 0,5 мм;
- количество контактов: 220 шт;
- наличия ключа, исключающего неправильную стыковку;
- расстояние между платами: 5 либо 8 мм;
Области применения: изделия, использующие модули формата COM Express, встраиваемые системы, промышленные компьютеры, а также подходит для использования совместно с WOODPECKER Z510, WOODPECKER Z530.
