Одноплатный компьютер на базе микропроцессора AT91SAM9G20

SBC6020 – одноплатный компьютер на базе микропроцессора AT91SAM9G20 с ядром ARM9 и тактовой частотой до 400 МГц. На плате имеется 64 МБ ОЗУ (SDRAM), 128 МБ NAND Flash и 4 МБ NOR Flash.

Для разработчика на плате доступно большое количество интерфейсов - USB Host/Device, Ethernet, CAN, SPI, последовательный порт, слот под карты памяти CF, АЦП, JTAG, GPIO, Mini-PCI. На одноплатный компьютер может быть установлена ОС Linux 2.6.30.

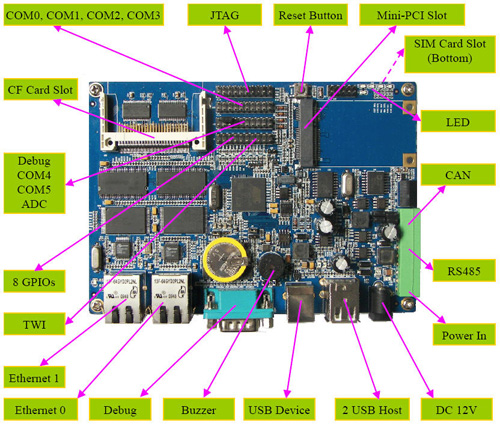

Расположение интерфейсов на SBC6020

Отличительные особенности:

• процессор: AT91SAM9G20 (ядро ARM926EJ с MMU и тактовой частотой до 400 МГц);
• память:
  - 64 МБ ОЗУ (SDRAM),
  - 128 МБ NAND Flash,
  - 4 МБ NOR Flash,
  - 2 кб EEPROM;
• 2 порта 10/100 Ethernet;
• 7 последовательных портов;
•  2 порта USB Host 2.0 full-speed (12 Мбит/с);
• 1 порт USB2.0 Device full-speed (12 Мбит/с);
• 1-канальная шина CAN2.0;
• 4-канальная 10-разрядный АЦП;
• часы реального времени;
• разъем для карт памяти CF;
• интерфейс Mini-PCI;
• кнопка сброса;
• сторожевой таймер;
• 8 выводов GPIO;
• 20-выводный JTAG-интерфейс;
• напряжение питания: +12 В;
• температурный диапазон: 0°C...70°С;
• размеры платы: 150х106 мм.

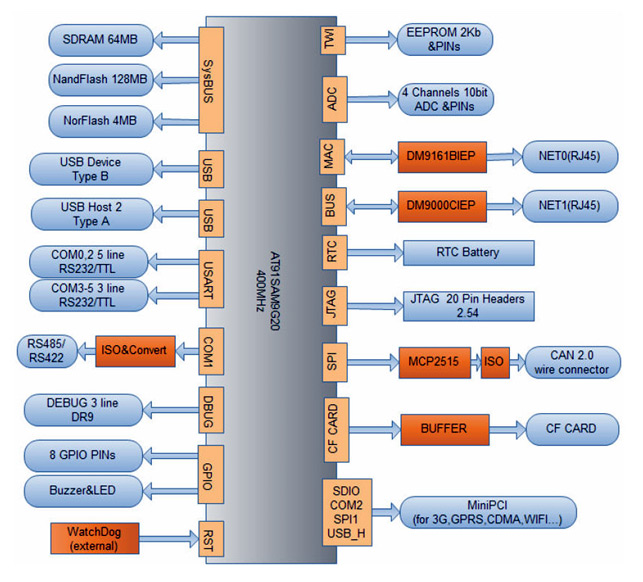

Функциональная схема SBC6020

Комплектация: одноплатный компьютер SBC6020, комплект кабелей.

Техническая документация и программное обеспечение:

• руководство пользователя

Анонс составил и подготовил
Усанин Илья
e-mail:usanin@terraelectronica.ru

Производители: Embest

Опубликовано: 15.04.2010
