Экономичный микроконтроллер AT32UC3A с USB OTG на борту

AT32UC3A3256S – это микроконтроллер обладающий необычайно высокой скоростью обмена данными для USB OTG, SD/SDIO карт памяти, микросхем Multi-Level-Cell (MLC) NAND flash-памяти с ECC-контролем четности и SDRAM интерфейсами.

Микросхема AT32UC3A3256 имеет многоуровневую 32-разрядную шину данных AVR32, 128 КБ встроенной SRAM с тремя высокоскоростными интерфейсами, и многоканальный контроллер прямого доступа к памяти для периферийных модулей и непосредственной пересылки данных.

Микросхемы имеют встроенный Hi-Fi стереоаудио ЦАП, полностью дуплексный многоканальный аудиоинтерфейс I2S, и криптографический модуль, позволяющий проводить аппаратное кодирование по алгоритму AES, с размером ключа от 128 до 256 бит и производительностью до 22,8 МБ/сек. Следует отметить, что для данного варианта микросхем существуют экспортные ограничения.

Отличительные особенности:

производительность:
– до 92 DMIPS на 66 МГц,
– до 54 DMIPS на 36 МГц;
многоуровневая система шин;
внутренняя высокопроизводительная Flash-память:
– версии с 256 КБ, 128 КБ и 64 КБ,
– одноцикловый доступ на частотах до 36 МГц,
– 100000 циклов записи, 15 лет хранения данных;
внутренняя высокоскоростная SRAM:
– 64 КБ на локальной шине,
– 64 КБ (2x32 КБ) на многоуровневой системе шин;
управления потребляемой мощностью и тактированием;
поддержка внешней SDRAM, SRAM, NandFlash (1-бит и 4-бит ECC), Compact Flash на частотах до 66 МГц;
поддержка внешних ЗУ: MMC V4.3, SD V2.0, SDIO V1.1 CE-ATA V1.1, FastSD, SmartMedia, Compact Flash, Memory Stick;
IDE-интерфейс;
модуль криптопроцессора (AES); FIPS PUB 197-совместимые алгоритмы с 256-, 192- и 128-разрядным ключом;
высокоскоростной USB (480 МБит/сек) Device/MiniHost с поддержкой On-The-Go (OTG);
один 8-канальный 10-разрядный АЦП; два трехканальных 16-разрядных таймера/счетчика (TC);
четыре универсальных синхронно/асинхронных приемопередатчика (USART) с поддержкой IrDA, ISO7816, Hardware Handshaking и RS485;
два последовательных периферийных интерфейса (SPI) с сигналами выборки микросхемы (CS);
один контроллер синхронного последовательного протокола (SSP);
два TWI интерфейса, 400 Кбит/сек, I2C-совместимые;
16-разрядный стереоаудиокодек;
JTAG-интерфейс;
110 линий Ввода/Вывода общего назначения (GPIO);
тип корпуса:
– TFBGA-144, 11x11 мм, шаг 0,8 мм,
– LQFP-144, 22x22 мм, шаг 0,5 мм,
– VFBGA-100, 7x7 мм, шаг 0,65 мм;
напряжение питания 3,3 В.

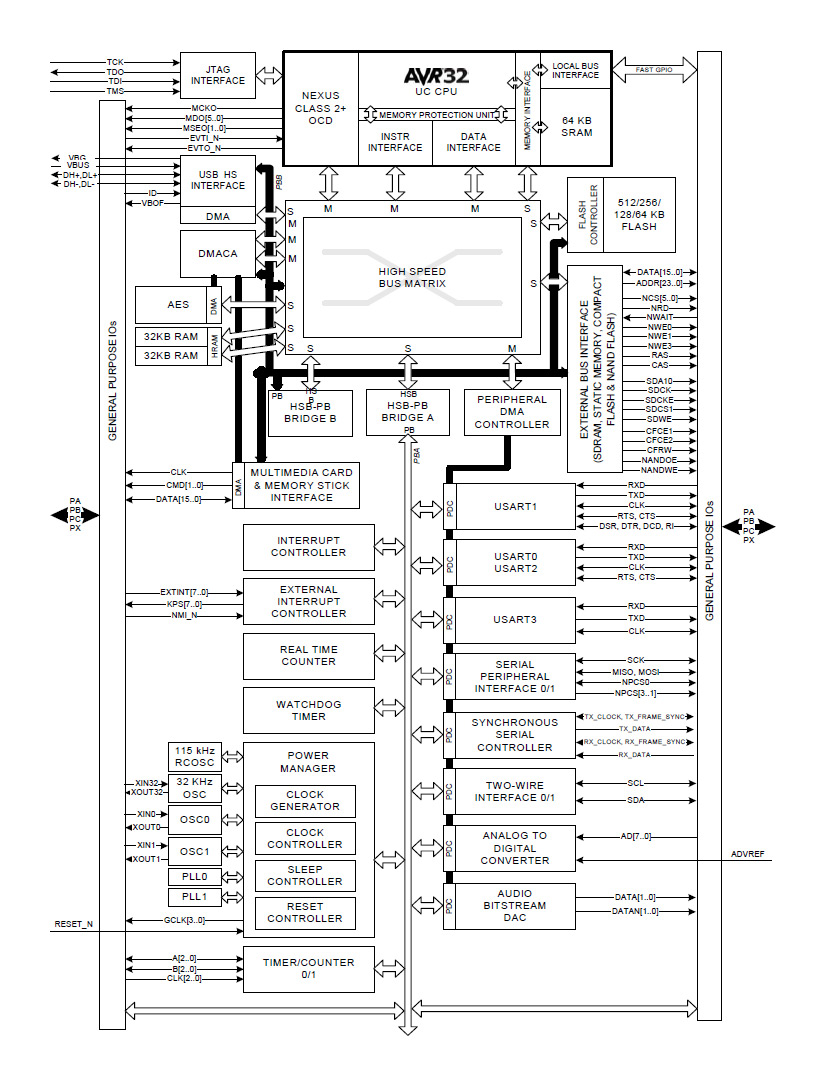

Структурная схема AT32UC3A3

Области применения: различные многофункциональные, высокопроизводительные, экономичные встраиваемые системы с расширенным набором интерфейсов.

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Опубликовано: 14.07.2010
