PIC18F14K22 - nanoWatt XLP Flash-микроконтроллер

PIC18F14K22 - nanoWatt XLP Flash-микроконтроллер

PIC18F14K22-I/SO - производительный (до 16 MIPS) RISC CPU с архитектурой, оптимизированной для работы с C-компилятором, программируемой защитой кода и расширенным набором команд, созданным для оптимизации повторного использования кода.

Микроконтроллер имеет 16 Кб (8 Кбайт x 16) программной памяти, 512 Байт памяти данных и 256 Байт EEPROM, уровни приоритетов для прерываний, 31-уровневый аппаратный стек и однотактный аппаратный перемножитель 8 x 8.

Микроконтроллер PIC18F14K22 имеет высокоточный внутренний 16 МГц генератор с заводской калибровкой ± 1% и программируемой частотой от 31 кГц до 16 МГц, 4 режима работы от внешнего кварцевого резонатора с ФАПЧ и 2 режима внешнего тактирования при частоте до 64 МГц, модули POR, PWRT и OST, программируемый BOR, сторожевой таймер (WDT) с периодом от 4 мс до 131 с. Внутрисхемное программирование и отладка осуществляется через 2-выводный интерфейс ICSP.

Напряжение питания может достигать 5,5 В. Потребляемый ток: 34 нА в "спящем" режиме, 460 нА при работе WDT и 650 нА при работе от генератора 32 кГц.

PIC18F14K22

Отличительные особенности:

  • 10-разрядный, 12-канальный АЦП с функцией непрерывного преобразования и возможностью работы в "спящем" (Sleep) режиме;
  • два rail-to-rail аналоговых компаратора с независимым мультиплексированием входов;
  • программируемый ИОН (16 ступеней в % от VDD);
  • 17 линий Ввода/Вывода и 1 линия ввода с током 25 мА;
  • три линии внешних прерываний;
  • три 16-разрядных таймера/счетчика;
  • один 8-разрядный таймер/счетчик с 8-разрядным регистром;
  • модуль Захвата/Сравнения/ШИМ (ECCP) с 1, 2 или 4 выходами, выбираемой полярностью и программируемым мертвым временем;
  • модуль MSSP с режимами: SPI (все 4 SPI режима) и I2C;
  • модуль EUSART с поддержкой  RS-232/485, LIN 2.0 и автоматическим определением скорости обмена;
  • модуль RS триггера (555 таймер) с поддержкой технологии mTouch управления сенсорными датчиками;
  • температурный диапазон: -40°C...+85°C;
  • корпус: SOIC-20.

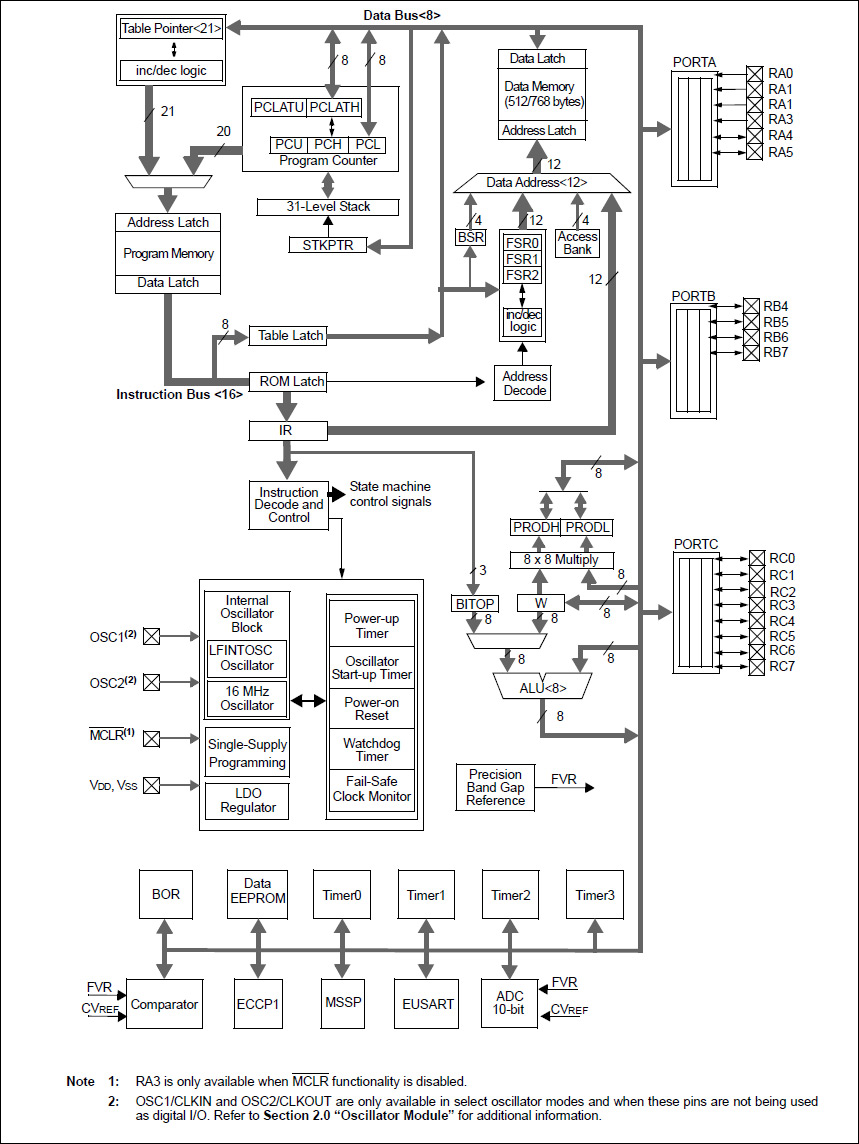

Блок схема PIC18F14K22

Анонс составил и подготовил
Самоделов Андрей
e-mail:
contact@terraelectronica.ru

Опубликовано: 13.08.2010
