CS1500 - эффективный цифровой корректор мощности

CS1500-FSZ - контроллер высокоэффективного корректора фактора мощности (PFC) для работы в широком диапазоне входного напряжения переменного тока, который использует специальный цифровой алгоритм для обеспечения режима непрерывного кондиционирования (DCM) с переменным временем включения и переменной управляющей частотой, обеспечивая поддержание значения фактора мощности, близкое к единице.

Корректор CS1500 поддерживает все функции безопасности, необходимые для создания надежного и компактного модуля PFC. Кроме этого, он имеет контроль режима управления, чтобы свести к минимуму потери при малой нагрузке или в режиме ожидания.

Функции защиты, такие как: защита от перегрузок по напряжению, перегрузок по току, перегрузок по мощности, защита от пропадания нагрузки и короткого замыкания, защита от перегрева, и защита от бросков напряжения помогают защитить микросхему при аварийных ситуациях и переходных режимах.

Цифровая система управления оптимизирует стабильность и устойчивость к переходным процессам, упрощая разработку PFC, уменьшая количество внешних компонентов и стоимость изделия. Простота в использовании и минимальная стоимость делают CS1500 практически идеальным выбором при создании PFC мощностью до 300 Вт.

Отличительные особенности:

цифровое подавление EMI шума;
превосходная эффективность при любом виде нагрузки;
необходимо минимальное количество внешних компонентов;
оптимизированный цифровой петлевой компенсатор;
широкие функции защиты:
- блокировка при перегрузке по напряжению (UVLO),
- защита от перегрузки выхода по напряжению,
- ограничение входного тока,
- защита от перегрузки выхода по мощности,
- защита от бросков и пропадания входного напряжения,
- защита от коротких замыканий и обрывов для выводов IAC и FB,
- отключение при перегреве;
температурный диапазон: -40°C...+125°C;
корпус: SOIC-8.

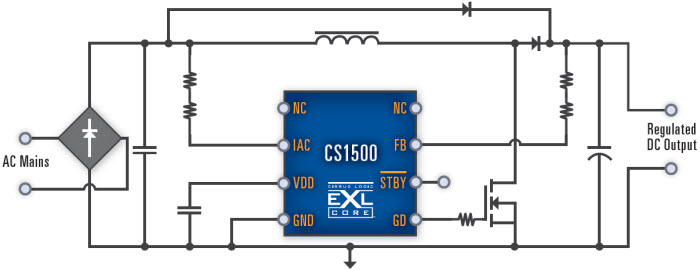

Типовая схема включения CS1500

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Опубликовано: 23.08.2010
