Мощный модуль LMZ10503 серии Simple Switcher на 3 А с интегрированной индуктивностью

LMZ10503TZ-ADJ/NOPB – двухтактный управляемый силовой модуль серии Simple Switcher компании National Semiconductor с интегрированной индуктивностью, максимальным выходным током 3 А и максимальной выходной мощностью 15 Вт. Модуль работоспособен в диапазоне входного напряжения 2,95…5,5 В и выходного напряжения 0,8…5 В при температурной нестабильности ±1,63%.

Модуль обладает высоким КПД до 96%, что уменьшает общее выделение тепла. Низкий уровень электромагнитных помех (EMI) удовлетворяет стандарту EN55022 class B. Дополнительно реализована защита от статического потенциала с напряженностью до 10 кВ/м, в соответствии со стандартом EN61000 4-3.

Низкая пульсация выходного напряжения, не превышающая 10 мВ, позволяет использовать модуль для питания чувствительных к уровню шума приемопередатчиков и сигнальных ИС. При питании устройств на FPGA и ASIC обеспечивается быстрое затухание переходных процессов.

Отличительные особенности:

интегрированная экранированная индуктивность;
гибкая последовательность запуска, использующая внешний мягкий запуск и управление повышенной точности;
защита от пусковых токов и сбоев, таких как повышенное входное напряжение (UVLO) и короткое замыкание на выходе;
единая охлаждающая подложка и стандартное расположение выводов для простого монтажа и производства;
повыводная совместимость с другими модулями семейства:
- LMZ10504 (4 А, 20 Вт),
- LMZ10505 (5 А, 25 Вт);
полностью поддерживается ПО WEBENCH и Power Designer;
температурный диапазон: -40...+125°C;
корпус: TO-PMOD-7.

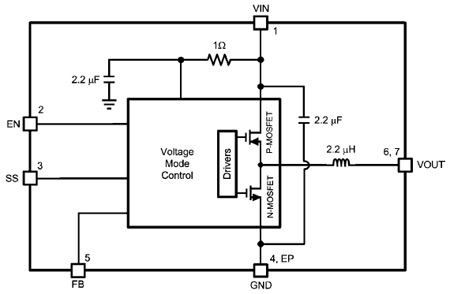

Рис.1 Блок-схема LMZ10503

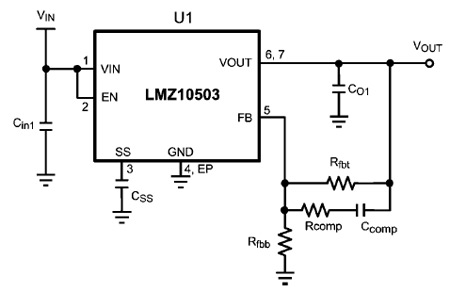

Рис.2 Схема включения LMZ10503

Области применения:

локальное преобразование напряжения от шин 3,3 В и 5 В;
устройства с ограниченным объемом;
устройства, работающие в экстремальных температурных/воздушных условиях;
приложения, чувствительные к уровню шума (приемопередатчики, медицинские приборы).

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Опубликовано: 27.08.2010
