HY991101C - розетка RJ-45 поверхностного монтажа с трансформатором для Ethernet 10/100 BASE-T

HY991101C - это розетка RJ-45 для поверхностного монтажа с интегрированным трансформатором для 10/100 BASE-T Ethernet-приложений.

Розетка удовлетворяет требованиям RoHS и расширенного стандарта IEEE802.3, обладает высокой помехоустойчивостью, большим переходным затуханием между каналами малыми потерями на отражение, минимальной площадью монтажа и простотой разводки печатных соединений.

Кроме того, розетка позволяет уменьшить количество магнитных компонентов на печатной плате, что дополнительно повышает надежность и помехоустойчивость изделий.

Розетка обеспечивает прочность изоляции 1500 В_rms между витой парой и остальной схемой. Контактные потери не превышают -1,0 дБ в диапазоне частот 1…65 МГц. Потери на отражение составляют: -18 дБ в диапазоне частот 1…10 МГц; -14 дБ на частоте 30 МГц и -10 дБ в диапазоне частот 60…80 МГц.

Подавление помех общего вида составляет -20 дБ в диапазоне частот 1…130 МГц. Проникновение между каналами составляет -35 дБ в диапазоне частот 1…60 МГц и -30 дБ в диапазоне частот 60…100 МГц.

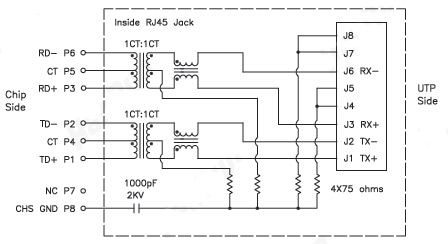

Рис.1 Принципиальная схема HY991101C

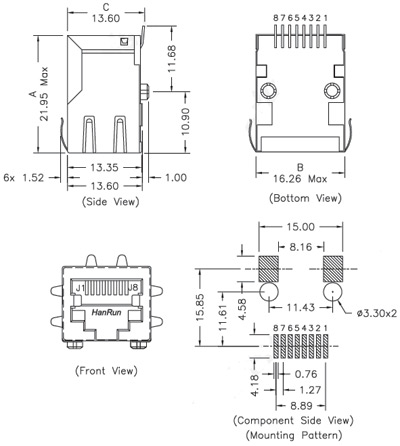

Рис.2 Посадочные и присоединительные размеры HY991101C

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Производители: Hanrun

Опубликовано: 30.08.2010
