LM5085 - высоковольтный импульсный контроллер для автомобильных приложений

Микросхема LM5085QMYE/NOPB компании National Semiconductor является эффективным контроллером импульсного PFET-стабилизатора напряжения для автомобильных приложений, который может использоваться, чтобы быстро и легко создавать небольшие и эффективные понижающие импульсные стабилизаторы напряжения для широкого спектра устройств.

Контроллер содержит высоковольтные PFET-драйвер и стабилизатор смещения, которые работают при входном напряжении 4,5…75 В. Принцип регулирования с постоянным временем включения ключевого элемента не требует стабилизации петлей обратной связи, упрощая построение схемы и обеспечивая сверхбыструю реакцию на переходные процессы.

Рабочая частота остается примерно постоянной при изменении нагрузки, вследствие инверсии соотношения между входным напряжением и временем включения регулирующего транзистора. Архитектура PFET позволяет работать при 100% коэффициенте заполнения для приложений с малым падением напряжения на регулирующем элементе.

В качестве датчика тока для обнаружения перегрузок по току может использоваться как сопротивление открытого канала ключевого PFET-транзистора RDS(ON) так и сопротивление внешнего резистора.

Отличительные особенности:

широкий диапазон входного напряжения: 4.5…75 В;
программируемая частота переключения до 1 МГц;
регулируемое от 1,25 В выходное напряжение;
точность поддержания обратной связи ±2%;
внутренний таймер мягкого запуска;
интегрированный высоковольтный стабилизатор смещения;
отключение при перегреве;
температурный диапазон: -40°C...+125°C (автомобильная спецификация AECQ100 grade 1);
корпус: MSOP-8EP.

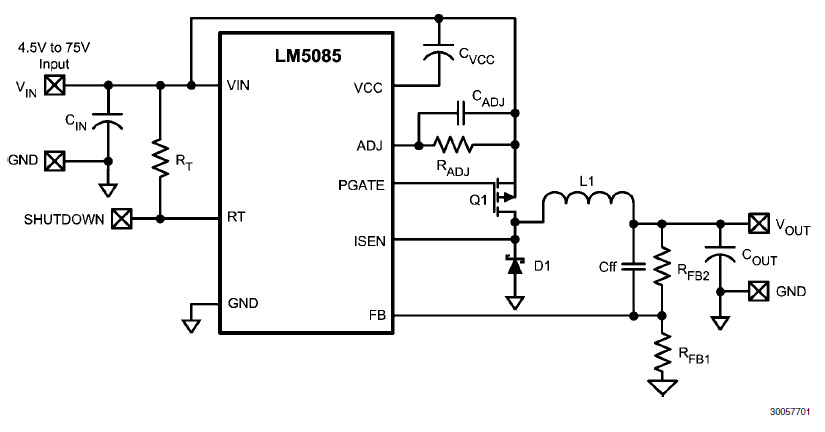

Схема включения LM5085 в режиме понижающего импульсного стабилизатора

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Опубликовано: 01.09.2010
