LMZ12003 - силовой модуль SIMPLE SWITCHER на 3 A со встроенной индуктивностью

LMZ12003 - силовой модуль серии Simple Switcher компании National Semiconductor с интегрированной индуктивностью, максимальным выходным током 3 А и максимальной выходной мощностью 18 Вт. Модуль работоспособен в диапазоне входного напряжения 4,5…20 В и выходного напряжения 0,8…6 В.

Модуль LMZ12003 обладает высоким КПД до 92%, что уменьшает общее выделение тепла. Низкий уровень электромагнитных помех (EMI) удовлетворяет стандарту EN55022 class B. Дополнительно реализована защита от статического потенциала с напряженностью до 10 кВ/м, в соответствии со стандартом EN61000 4-3.

Низкая пульсация выходного напряжения, не превышающая 10 мВ, позволяет использовать модуль для питания чувствительных к уровню шума приемопередатчиков и сигнальных ИС. При питании устройств на FPGA и ASIC обеспечивается быстрое затухание переходных процессов.

Отличительные особенности:

интегрированная экранированная индуктивность;
гибкая последовательность запуска, использующая внешний мягкий запуск и управление повышенной точности;
защита от пусковых токов и сбоев, таких как повышенное входное напряжение (UVLO) и короткое замыкание на выходе;
единая охлаждающая подложка и стандартное расположение выводов для простого монтажа и производства;
повыводная совместимость с другими модулями семейства:
- LMZ14203/2/1 (42 В; 3 A, 2 A, 1 A),
- LMZ12002/1 (20 В; 2 A, 1 A);
полностью поддерживается ПО WEBENCH и Power Designer;
температурный диапазон без снижения рабочих характеристик: -40°C...+125°C;
корпус: TO-PMOD-7.

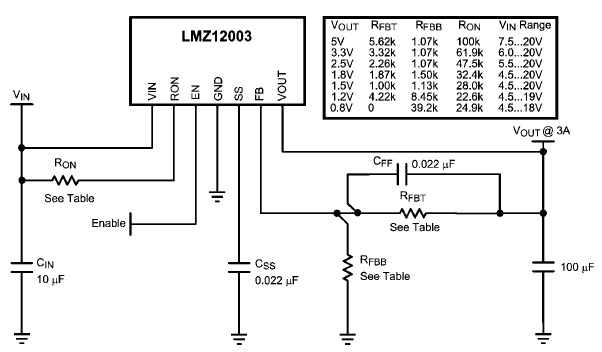

Типовая схема включения LMZ12003

Области применения: локальное преобразование напряжения от шин 5 В и 12 В, проекты с малым временем исполнения, устройства, работающие в экстремальных температурных/воздушных условиях, стабилизаторы отрицательного напряжения.
