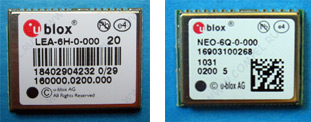

Новые GPS-модули uBlox: LEA-6H и NEO-6Q

LEA-6H и NEO-6Q - новые модели GPS-модулей uBlox, в которых реализованы дополнительные режимы новейшей технологии u-blox6, например «PSM» (режим по понижению энергопотребления). Существенной экономии удалось также добиться за счет оптимизации режимов обработки сигналов со спутников и новой архитектуры приемника. Это полнофункциональные GPS-модули в миниатюрном корпусе для автоматического SMD-монтажа.

LEA-6H представляет высокочувствительный GPS-приемник, который не требует дополнительных внешних элементов для работы (кроме питания, антенны и опциональной батареи для RTC). Модуль имеет FLASH-память в которой могут храниться пользовательские установки. Встроенный малошумящий усилитель позволяет работать как с активными, так и с пассивными антеннами. Совместим по выводам с LEA-5H.

NEO-6Q представляет собой малогабаритный (16х12,2х2,4 мм) GPS-приемник с поддержкой функции KickSrart, которая обеспечивает ускоренный запуск в условиях слабого сигнала. Удешевление приемника достигнуто за счет использования однокристального решения и ROM-памяти. При этом пользовательские настройки могут сохраняться во внешней EPROM. В отличие от LEA-6H данный модуль не содержит внутренней схемы подачи питания на антенну, поэтому для работы с активной антенной потребуется внешний дроссель и резистор.

Технические параметры модуля NEO-6Q:

размеры: 16x12,2x2,1 мм (SMD-корпус 24 вывода);
число каналов приема: 50;
точность: 2,5 м CEP DGPS/SBAS 2,0 м CEP;
холодный старт: 29 с;
теплый старт: 29 с;
горячий старт: 1 с;
поддерживаемая технология: AssistNow;
чувствительность в режиме захвата: -147 дБм;
чувствительность в режиме слежения: -160 дБм;
входной фильтр помех в диапазоне: GPS;
точность сигнала 1 PPS: 50 нс;
напряжение питания: 2,7…3,6 В;
режим пониженного энергопотребления : < 48 мВт;
порты: UART; USB V2.0; SPI;
протоколы: NMEA, UBX;
рабочая температура: -40…+85°С.

Опубликовано: 24.11.2010
