Уникальные датчики прикосновения серии AT42QT101x с технологией QTouch

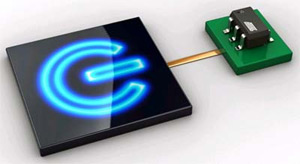

Микросхемы AT42QT1011-TSHR и AT42QT1012-TSHR - это цифровые емкостные датчики, выполненные по технологии QTouch, которые могут обнаруживать приближение или касание, что делает их идеальными для реализации функций сенсорной кнопки.
Микросхема AT42QT1011 реализует кнопку без фиксации, а микросхема AT42QT1012 реализует кнопку с независимой фиксацией и с программируемым временем автоотключения. Для работы микросхем требуется всего лишь один внешний конденсатор.
Микросхемы имеют аппаратные и программные средства для стабилизации чувствительности в широком температурном диапазоне и повышенной влажности воздуха. Максимальную чувствительность обеспечивают функции автокалибровки и компенсации дрейфа, а также цифровой фильтрации.
При соответствующей проработке схемы и конструкции электродов, микросхемы обеспечивают чувствительность к касанию или приближению на расстоянии нескольких сантиметров через такие диэлектрики как стекло, пластик, камень, керамика и, даже, большинство видов дерева. Кроме того, в качестве датчиков можно использовать маленькие металлические объекты.
Напряжение питания обоих микросхем составляет 1,8…5,5 В. Потребляемый ток: 17 мкА (AT42QT1011) или 32,5 мкА (AT42QT1012), при напряжении питания 1,8 В. Для уменьшения энергопотребления, QT1012 имеет функцию автоматического отключения через промежуток времени, задаваемый от минут до часов.
Отличительные особенности:
- размер кнопок: 6x6 мм или больше (зависит от толщины панели);
- материал электродов: медь, серебро, графит, оксид олова-индия (ITO);
- подложки для электродов: печатная плата, пластиковая пленка, стекло;
- материал панели: пластик (до 6 мм), стекло (до 12 мм), композиты, металлизация;
- чувствительность клавиш задается внешним конденсатором (Cs);
- цифровой интерфейс:
- высокий активный уровень (QT1011),
- аппаратно программируемое значение активного уровня (QT1012);
Назначение выводов и схема включения AT42QT1011
Назначение выводов и схема включения AT42QT1012
Области применения:
AT42QT1011:
- панели управления;
- бытовые приборы;
- датчики присутствия;
- игрушки;
- управление освещением.
AT42QT1012:
- замена выключателя;
- электроутюги;
- игрушки с батарейным питанием;
- электронагреватели;
- управления общим освещением и внутренним освещением автомобилей;
- промышленное и коммерческое оборудование.
Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru
Опубликовано: 17.11.2010
