Встраиваемый модуль MBC-SAM9G45 на базе AT91SAM9G45 (400 МГц) с 128 МБ ОЗУ

MBC-SAM9G45 - встраиваемый модуль на базе процессора AT91SAM9G45 с ядром ARM926EJ-S и тактовой частотой 400 МГц. Процессор AT91SAM9G45 имеет 64 кБ ROM и 64 кБ ОЗУ. На модуле MBC-SAM9G45 устновлено 128 МБ ОЗУ (DDR2 SDRAM), 256 МБ NandFlash-памяти, 4 МБ DataFlash, 64 кБ EEPROM.

Для макетирования и разработок рекомендуется использовать набор разработчика MBS-SAM9G45 на базе модуля MBC-SAM9G45. На MBS-SAM9G45 доступны все необходимые интерфейсы Ethernet, USB Host & Device, RS232/TTL/RS422, аудио, SD/MMC, а также дисплей LCD TFT, пользовательские кнопки и светодиоды.

Отличительные особенности:

• микропроцессор: ATMEL AT91SAM9G45 с ядром ARM926EJ-S и тактовой частотой 400 МГц:
  • 32 кБ кэш данных, 32 кБ кэш команд,
  • MMU,
  • 64 кБ ROM,
  • 64 кБ ОЗУ;
• память (установлена на модуле):
  • 4 МБ DataFlash,
  • 256 МБ NandFlash-памяти,
  • 64 кБ EEPROM,
• 128 МБ ОЗУ (DDR2 SDRAM);
• разъем  micro USB;
• последовательный порт (TTL);
• интерфейс JTAG;
• напряжение питания: 5 В;
• вес модуля: 15,2 г;
• ОС: предустановлен Linux2.6, поддержка WinCE6.0;
• размеры модуля: 52x45х11 мм;
• температурный диапазон: -20...+70°С;
• на 120-выводный разъем (QSH-060-01-L-D-A) выведено большинство сигналов процессора ATMEL AT91SAM9G45: UART, Ethernet, LCD, Touch Screen, USB Host, USB Device, АЦП, ЦАП, SPI, SDIO, GPIO.

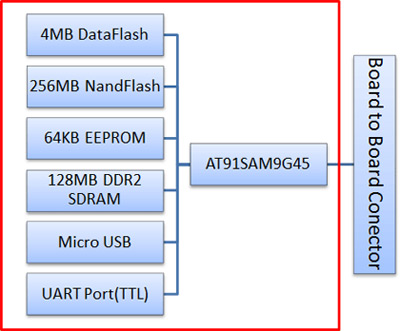

Рис. Функциональная схема MBC-SAM9G45

Комплектация: модуль MBC-SAM9G45.

Техническая документация и программное обеспечение:

• документация на процессор AT91SAM9G45

Анонс составил и подготовил
Усанин Илья
e-mail:usanin@terraelectronica.ru

Производители: Embest

Опубликовано: 02.12.2010
